程序手册 7.2 项目编辑系统主画面 EJS9AC-MB-07P-20 Page 7-53 1 选择菜单栏的 [ 文件 ] ® [ 帐票打印 ] 。 · 显示出 < 帐票印刷选项 > 画面。 2 设定帐票印刷选购件后，点击 [ 确定 ] 。 · 显示出 < 打印预览 > 画面。 Product070206S-0 2C02 1 Product070206S-0 1C05 2
程序手册
7.2
项目编辑系统主画面
Page 7-52 EJS9AC-MB-07P-20
7.2.6
①帐票印刷选项
n
显示项目
项目
说明
‘PCB’
选择需要打印的
PCB
。存在下述
3
种对象。
• <
所有
> :
生产数据内的全部
PCB
都为对象。
• <PCB
组
> : PCB
组内的
PCB
为对象。
•
基板名
:
以所选择
PCB
为对象。选择了基板名时，将显示时
间、趟数、贴装点数。
‘
一对
PCB’
选择同时印刷的
PCB
。
*
只在双轨之际显示。
‘
机器
’
选择印刷对象的设备。选择
<
所有
>
，将对全部设备执行印刷。
‘
供料器设置的印刷
’
印刷供料器的配置信息。
‘
吸嘴设置的印刷
’
印刷吸嘴的配置信息。
‘
导出元件图像
’
输出元件的封装图像。
‘
用彩色输出
’
以彩色输出元件图像。
‘
导出每张
PCB
的贴装点数
’
输出每张
PCB
的贴装点数。
‘
导出参考编号
’
输出贴装其他元件的贴装点的参考编号。
‘
导出元件说明
’
印刷记载了元件说明项目的内容。
‘
导出存储位置
’
输出元件的存储位置信息。
‘
导出替代元件
’
输出替代元件的信息。
‘
导出识别确认标志
’
:
识别确认没有结束。
(
需要示教。
)
或者处于不明状态。
没有图标
:
识别确认已完成。
(
无需示教。
)
‘
只导出已选的
PCB
的元件
’
只输出在所选择
PCB
上使用的元件。
当多个
PCB
共通排列时，不能导出只用在所选择
PCB
以外上的
元件。
‘
跳过不包含贴装点数
’
在贴装点数中不包含设为跳过元件与跳过贴装点的贴装点。
‘
帐票的方向
(
设备方向指定
)’
指定帐票的设备侧朝向。
将所指定的朝向视为上时，为了能够正确看到封装而印刷元件的
封装图像。
‘
导出
ALF
编带导槽类型
’
当自动下载供料器的宽度为
8 mm
时
(
包含塑编带
)
，将在帐票打
印示意图上显示支持元件大小
L
的编带导槽类型。
Product070206S-01C05
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-20 Page 7-53

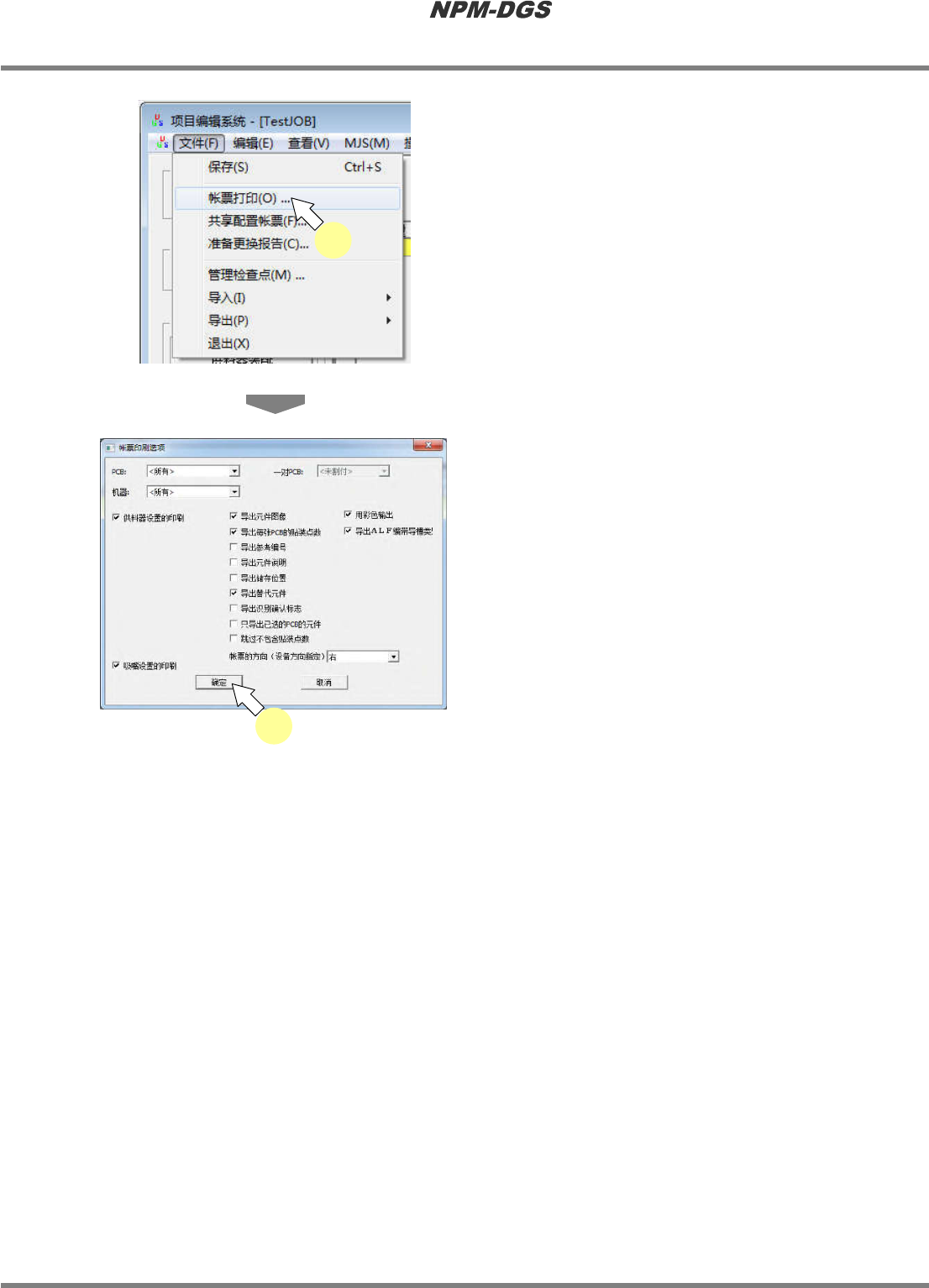

1
选择菜单栏的
[
文件
]
®
[
帐票打印
]
。
·
显示出
<
帐票印刷选项
>
画面。
2
设定帐票印刷选购件后，点击
[
确定
]
。
·
显示出
<
打印预览
>
画面。
Product070206S-02C02
1
Product070206S-01C05
2
程序手册
7.2
项目编辑系统主画面
Page 7-54 EJS9AC-MB-07P-20
n
分配对象外信息
分配对象外信息，在向前翻滚供料器信息时显示。将只在存在被设为
‘
不设为分配对象
’
的元件时显
示。关于分配对象外的设定，请参照以下记载。
‘7.4
供料器装配画面
②
供料器装配■
元件的分配对象外设定
’
n
显示项目
項目
説明
‘
页
’
显示帐票的页码。
‘
倍率
’
显示打印预览的显示倍率。
‘
生产数据
’
显示制作数据的项目名称。
‘
注释
’
显示
PCB
列表画面的注释。
‘
生产线
’
显示生产线名称。
‘
设备
’
显示设备编号和设备名称。
分配对象外信息
‘
工作台
’
显示工作台编号。
‘
基板
’
显示
PCB
名。当在多个
PCB
的元件上设定了分配对象时，显示
多个。
‘
槽
’
显示槽编号。
‘
元件
’
显示元件名称。
在帐票印刷选项下，设定了
‘
导出元件说明
’
、
‘
导出替代元件
’
时，
将会输出到元件名称的旁边。当设定了
‘
导出参考编号
’
时，将输出
到元件名称的下面。
识别确认标志
:
识别确认没有结束。
(
需要示教。
)
或者处于不明状态。
没有图标
:
识别确认已完成。
(
无需示教。
)
‘
供给
’
显示供给类型。
‘
贴装点
’
显示元件的贴装点数。
‘PCB1’
、
‘PCB2’
显示每个
PCB
的贴装点数。只有在当选择了多个
PCB
时显示。
*
在共享配置帐票下，不会显示这个项目。
Product070206S-10J00
