程序手册 7.7 基板画面 EJS9AC-MB-07P-20 Page 7-163 * 所分离出的画面，可用 鼠标通过拖拉来放大、 缩小。 * 需要返回原状时，双击 标题栏的某部分即可。 · < 基板缩略图 > 画面即会返回到数据编制画面 内。 Product070707S-04C00 Product070707S-03C00 Product070707S-0 6C00 Product070707S-0 5C00

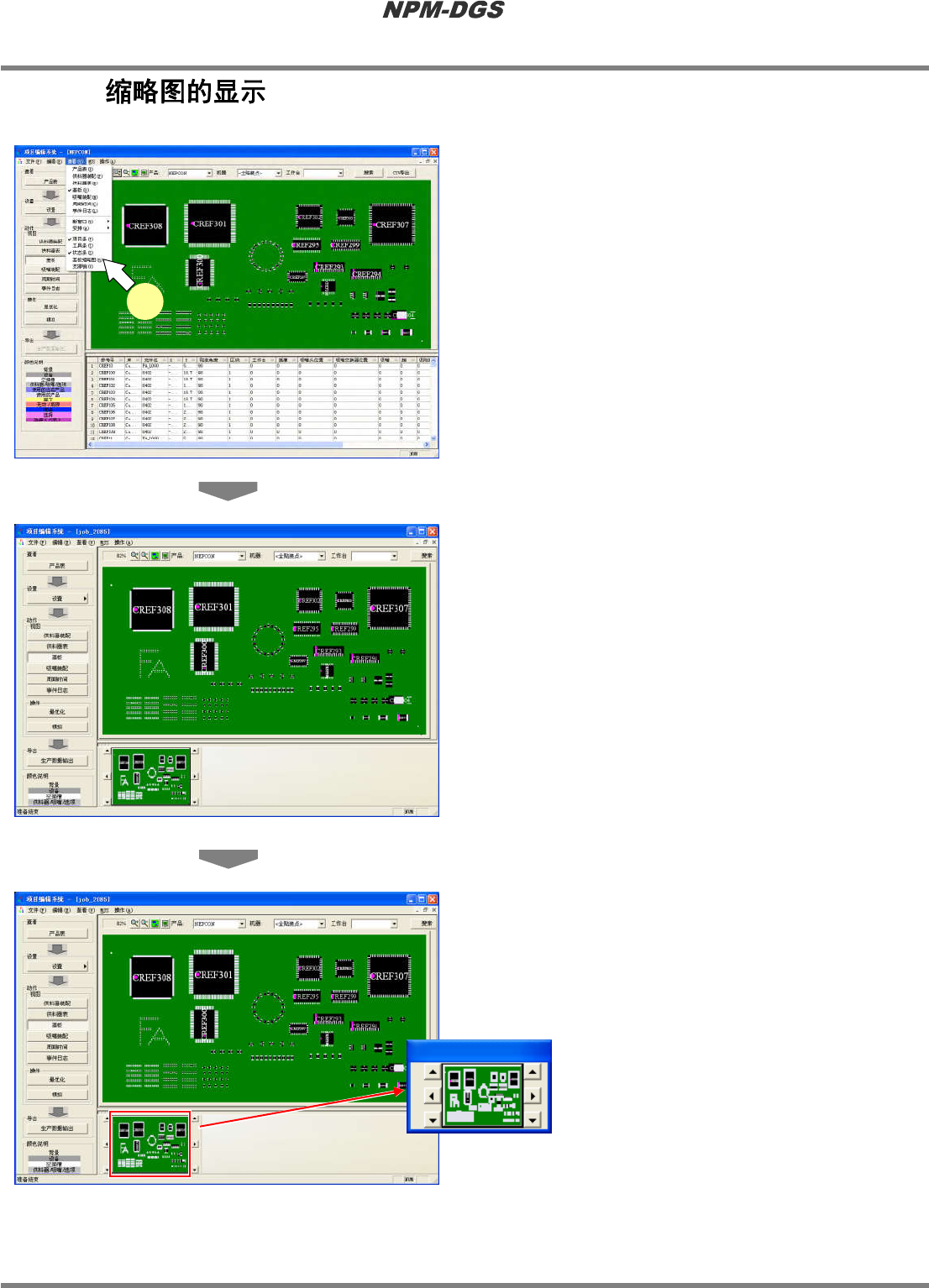

程序手册
7.7
基板画面
Page 7-162 EJS9AC-MB-07P-20
7.7.8
能够显示基板缩略图。
1
选择菜单栏的
[
显示
]
®
[
基板缩略图
]
。
·
显示出
<
基板缩略图
>
画面。
*
在点击
<
基板缩略图
>
画面的状态下拖拉，画面
即会被分离出来，并能够自由配置。
*
双击
<
基板缩略图
>
画面，也能够分离画面。
Product070707S-01C02
1
Product070707S-02C00
Product070707S-02C00
Product070707S-03C00

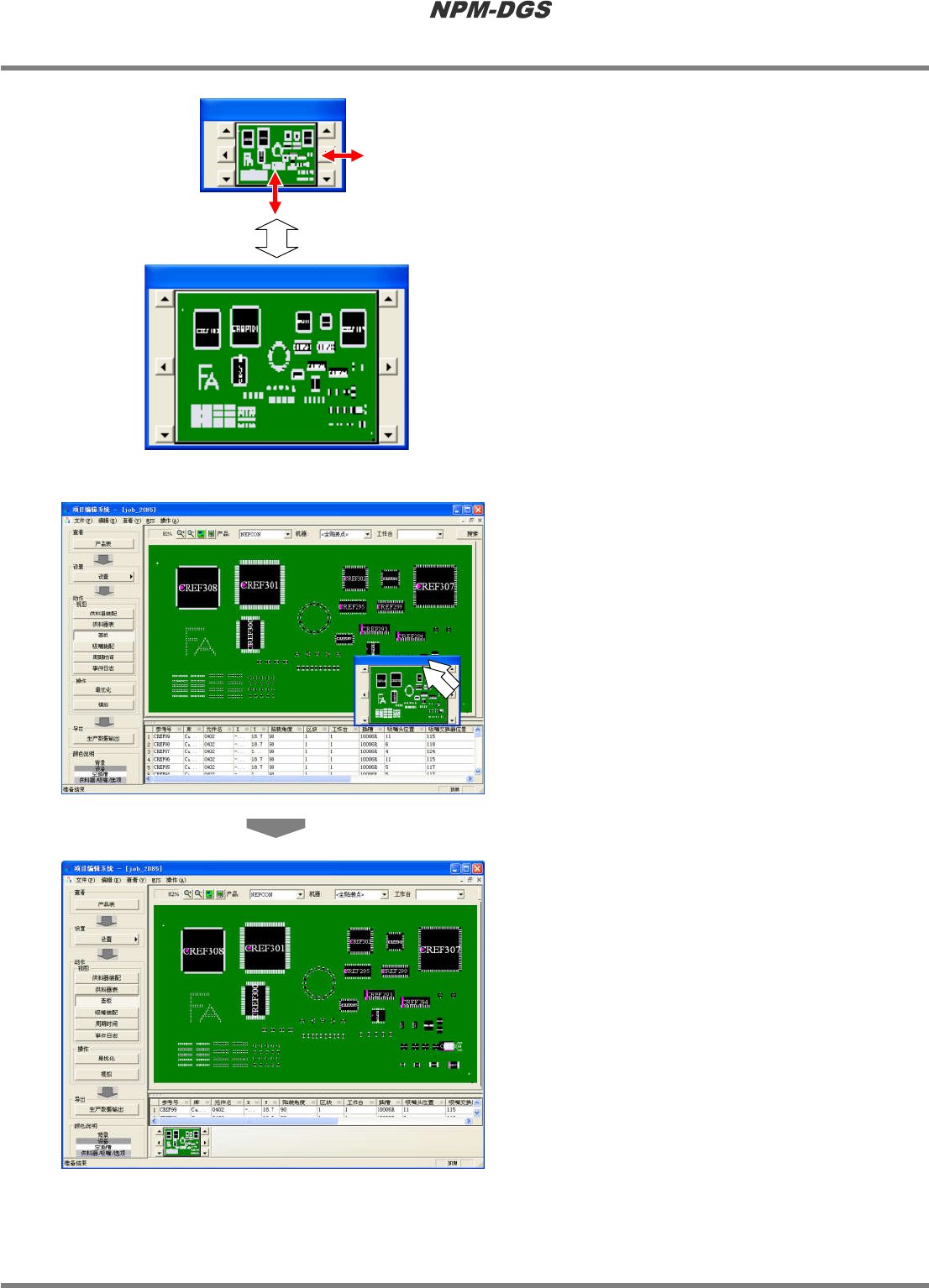

程序手册
7.7
基板画面
EJS9AC-MB-07P-20 Page 7-163
*
所分离出的画面，可用鼠标通过拖拉来放大、
缩小。
*
需要返回原状时，双击标题栏的某部分即可。
·
<
基板缩略图
>
画面即会返回到数据编制画面
内。
Product070707S-04C00
Product070707S-03C00
Product070707S-06C00
Product070707S-05C00

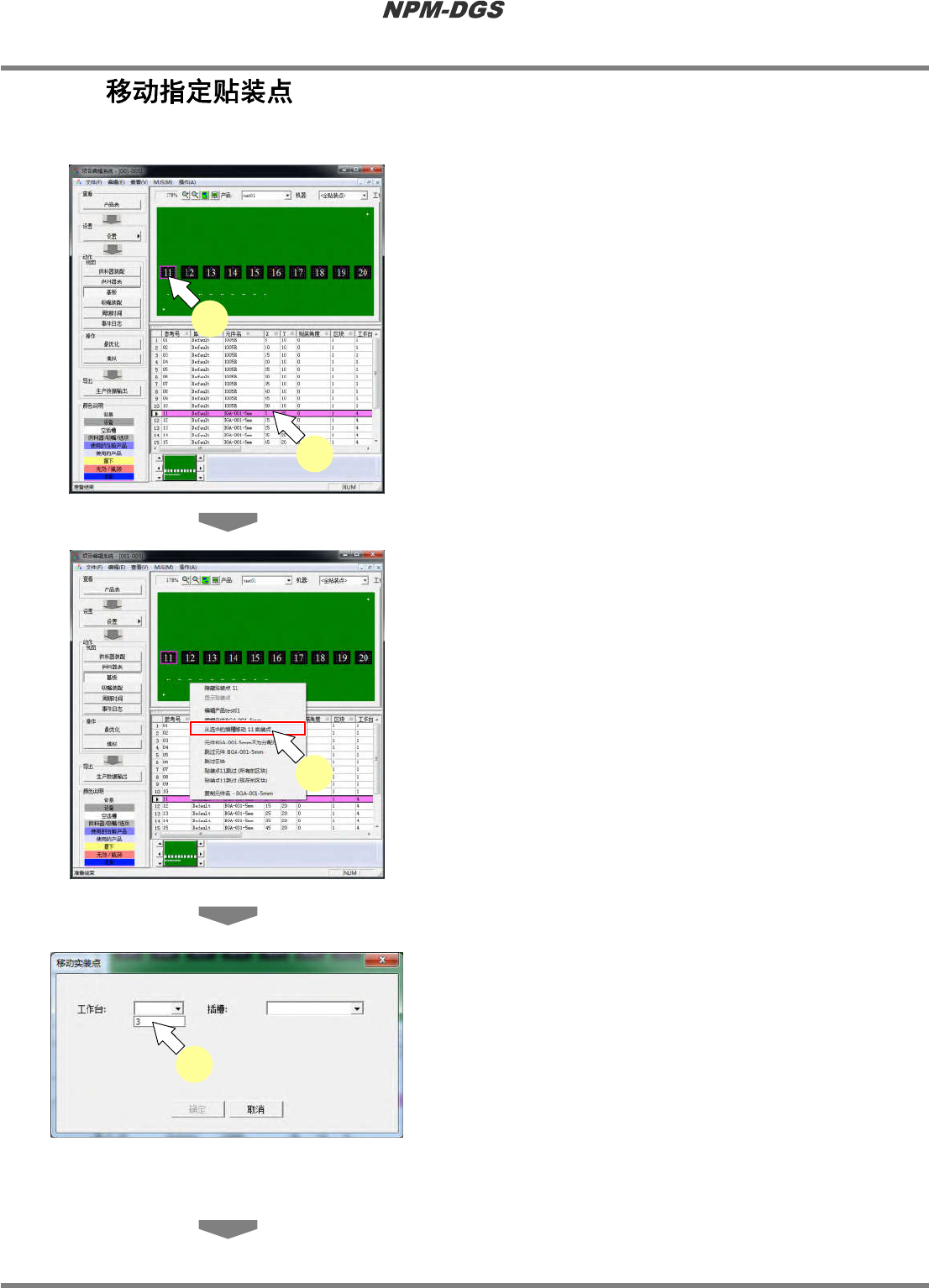

程序手册
7.7
基板画面
Page 7-164 EJS9AC-MB-07P-20
7.7.9
在最优化之后，可将分配的贴装点移动到其他插槽。另外，没有分配的贴装点也可配置到插槽上。
1
从基板示意图的显示部或列表显示部
的某一方中选择需要移动的贴装点。
*
选择多个项目时，在按住
[Shift]
键或
[Ctrl]
的同时
选择即可。
2
选择右击菜单中的
[
从选中的插槽移动
XXXX
实装点
]
。
·
显示出
<
移动实装点
>
画面。
*
在选择多个项目时，如果选择了不同的元件，
将会显示警告信息。
3
从下拉菜单中指定
‘
工作台
’
。
*
将不会显示与所选择元件和供给类型
(
托盘
/
工作台
)
不同的工作台。
*
所选择的贴装点为独立贴装、交互
(
前轨道
)
、交
互
(
后轨道
)
的工作台时，将不会显示无法在该插
槽使用的工作台。
*
将不显示在工作台模式选择了空过的工作台。
*
<
最优化选项
>
画面的
‘
为所有区块使用同样的
吸着
’
设定为有效时，移动的贴装点数将以区块
数倍数移动。
Product070709S-03C00
3
Product070709S-01C00
1
1
Product070709S-02C00
2
