程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-14 Page 9-33
5
点击
[OK]
。
·
生产数据下载到设备上。
·
以红色显示所下载的生产数据。
n

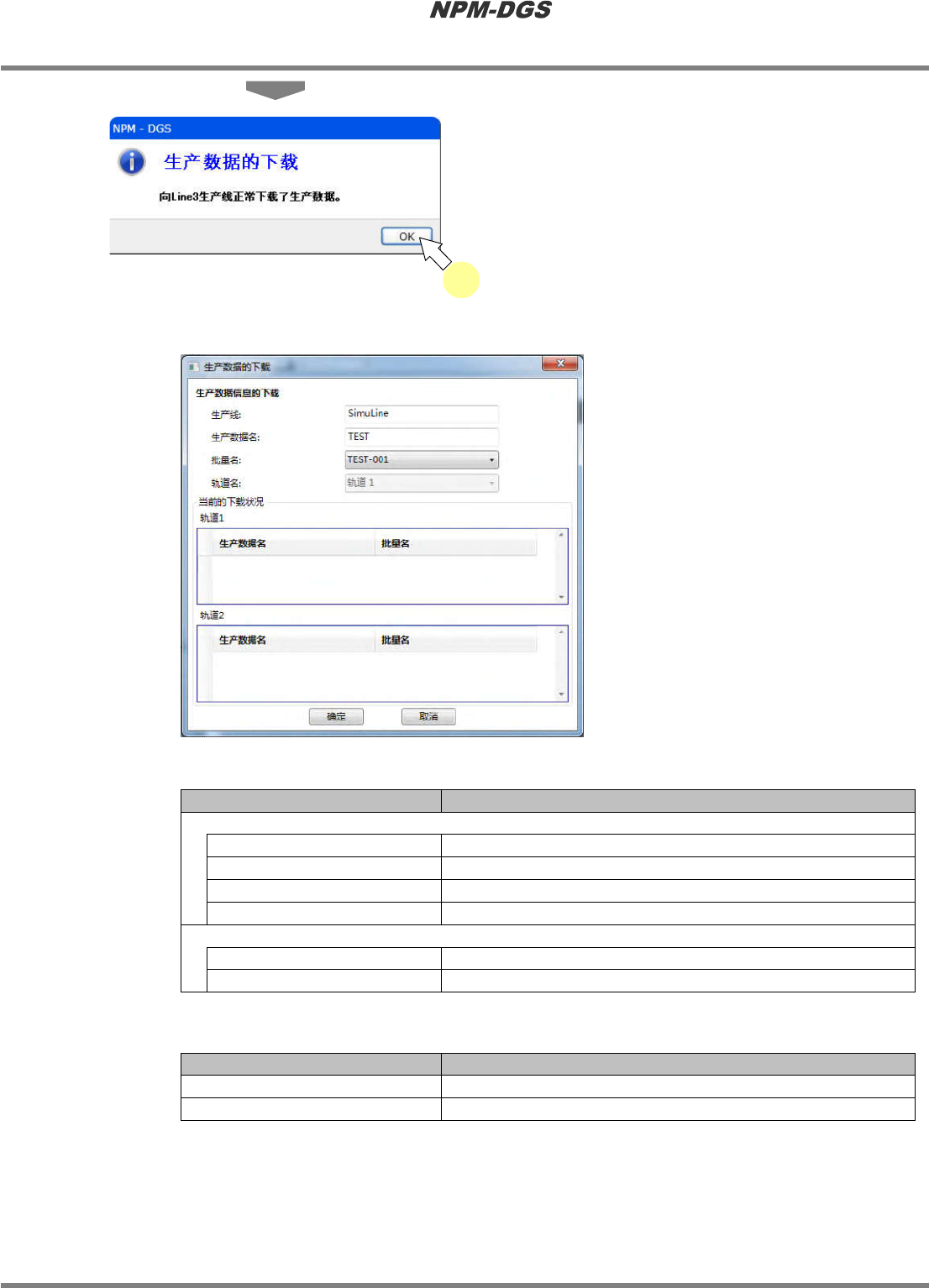

生产数据的下载
n
显示项目
项目
说明
‘
生产数据信息的下载
’
‘
生产线
’
显示执行下载的生产线名称。
‘
生产数据名
’
显示执行下载的生产线数据名称。
‘
批量名
’
选择执行下载的批量名称。
‘
轨道名
’
选择执行下载的轨道名称。
‘
当前的下载状况
’
‘
生产数据名
’
显示正在下载的生产数据名称。
‘
批量名
’
显示正在下载的批量名称。
n
按钮
项目
说明
[
确定
]
执行下载处理。
[
取消
]
取消下载处理。
PPD090311S-04C00
5
PPD090304S-03C01
程序手册
9.3
生产数据的操作
Page 9-34 EJS9AC-MB-09P-14
9.3.5 PCB
在这项功能下，合并基板的坐标数据。
将会合并参考号码为相同贴装点的坐标
(X
、
Y
、角度
)
。
1
选择菜单栏的
[
文件
]
®
[PCB
合并
]
，
或选择右击菜单的
[PCB
合并
]
。
·
显示
<PCB
合并
>
画面。
2
选择合并源数据。
•
生产线
•
生产数据
•
合并源的
PCB
3
选择合并目的地数据。
*
如果需要备份合并目的地数据，请在
‘
备份合并
目的地的生产数据
’
复选框内打勾。
4
点击
[
合并
]
。
*
如果在
‘
备份合并目的地的生产数据
’
复选框内
打勾，将会显示新建生产数据名称的窗口，请
在这个窗口上设定数据名称后，点击
[
确定
]
。
PPD090304S-04C01
PPD090304S-01C04
1
PPD090304S-03C02
2
3
PPD090304S-03C02
4
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-14 Page 9-35
5
点击
[
是
]
。
6
点击
[
确定
]
。
·
合并源的坐标
(X
、
Y
、角度
)
即会被复制进合并
目的地数据内。
PPD090304S-06C02
6
PPD090304S-05C01
5
