程序手册 9.3 生产数据的操作 EJS9AC-MB-09P-14 Page 9-83 · 将追加生成的试作基板 数据。 PPD090314S-05C00
程序手册
9.3
生产数据的操作
Page 9-82 EJS9AC-MB-09P-14

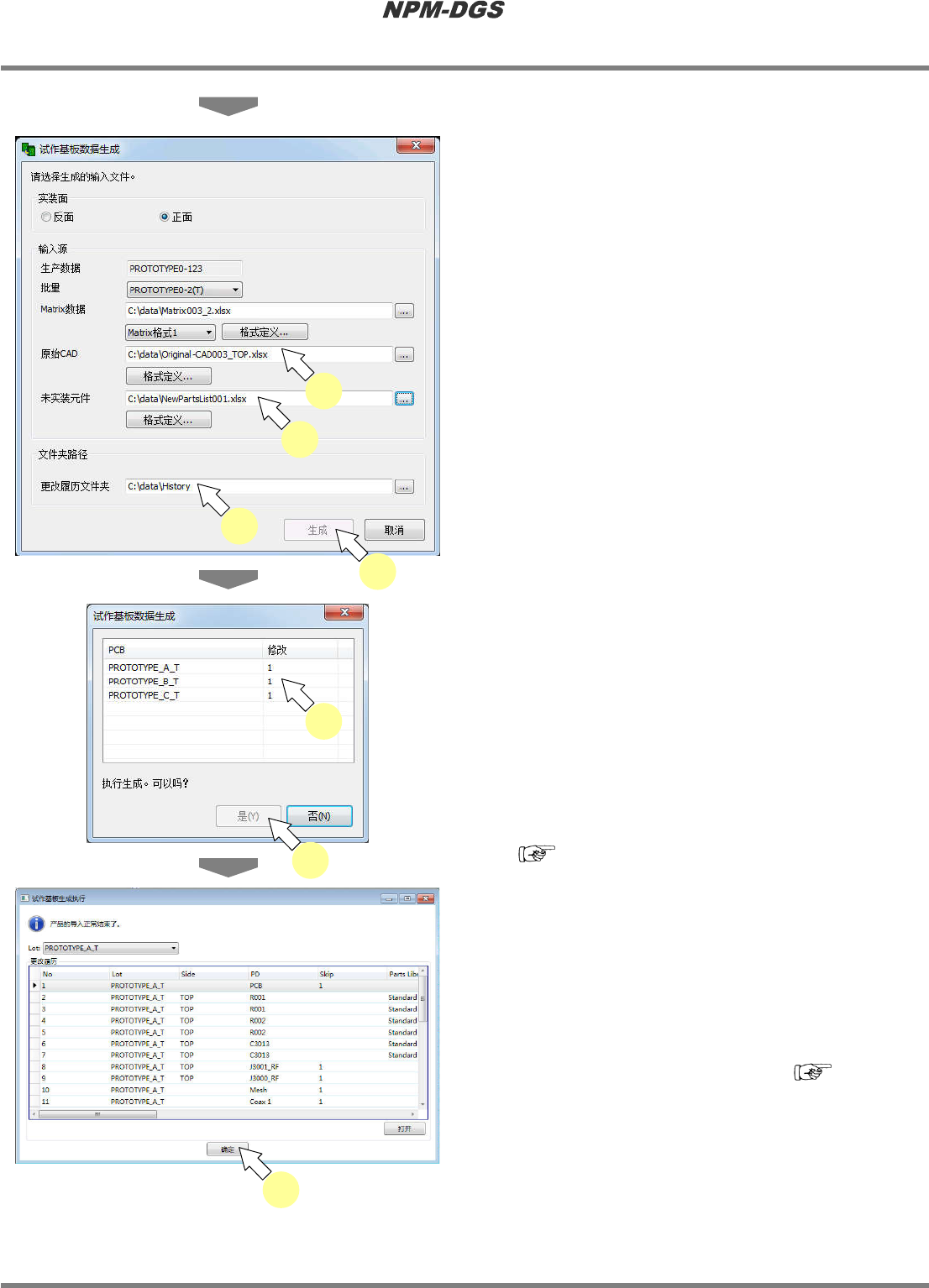

5
指定原始
CAD
文件名。
6
指定未实装元件的文件名。
*
没有必要输出未实装元件信息时，无需这项操
作。
7
指定保存更改履历文件的文件夹名。
8
点击
[
生成
]
。
·
根据生成源数据的不同，有时显示以下的确认
画面。
9
输入修改内容。
10
点击
[
是
]
。
·
将生成试作基板数据，并在完成导入后显示导
入完成画面。
*
当在
Matrix
格式定义画面上设定了数据基按
H
眼时，将在生成之际对数据进行确认。
13.11.3
试作基板数据的生成
→ ■
关于
Matrix
数据检验
11
将显示更改履历画面，确认内容后点击
[
确定
]
。
·
更改履历将显示输出在更改履历文件夹中的更
改履历文件的内容。
*
关于更改履历各项目的内容，请参照
‘13.11.3
试作基板数据的生成
→
■
关于更改
履历文件
’
。
PPD090314S-03C00
9
10
PPD090314S-02C00
5
6
7
8
PPD090314S-04C00
11
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-14 Page 9-83
·

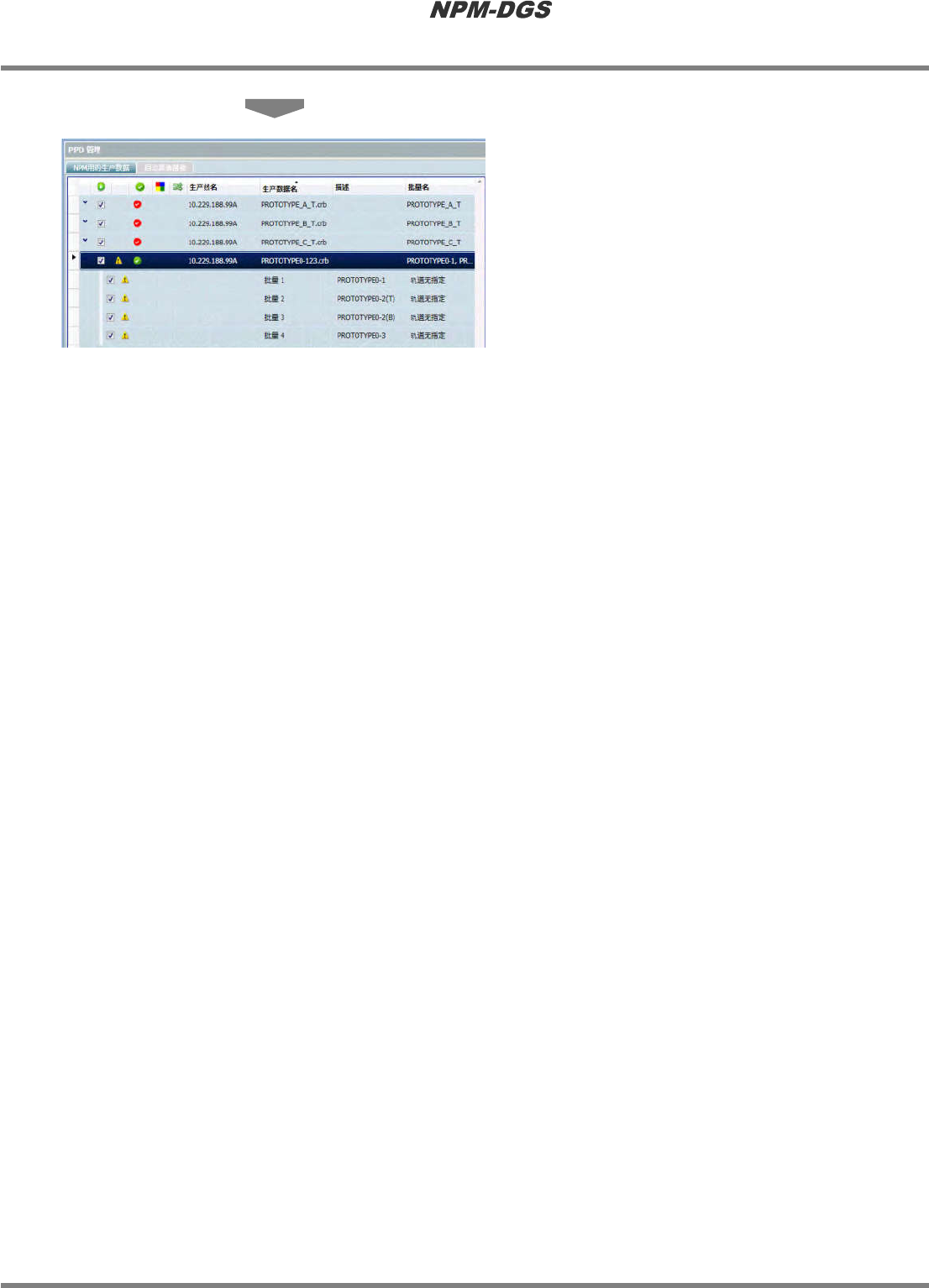

将追加生成的试作基板数据。
PPD090314S-05C00
程序手册
9.3
生产数据的操作
Page 9-84 EJS9AC-MB-09P-14
9.3.16 LED
在
LED
·电阻成对元件置换功能下，可根据另行准备的
LED
成对文件
(LED
元件和电阻元件的组
合表
)
的记载内容，置换
PPD
生产数据所使用的
LED
元件
/
电阻元件组合。
在需要变更
LED
元件时，同时置换相应的电阻元件，可使
LED
的亮度保持不变。在类似需求下，
使用本功能。
在这里通过以下的示例，对通过
LED
成对文件置换
LED
·电阻成对元件的步骤加以说明。
在
LED
成对文件
(CSV
文件
)
中标注了
LED
和电
阻的成对信息
(
①
)
，以及置换对象实装点的参考
编号
(2)
。
详细内容，请参照‘■
LED
成对文件的格
式’。
参考编号
元件名
R001 AAA
R101 0402R
R201 0603R
R002 AAA
R102 0402R
R202 0603R
在
LED
·电阻成对元件置换画面上，对
PPD
生
产数据内的
LED
和电阻元件进行置换操作。关
于画面的详细内容，请参照之后的章节。
■
LED
・
电阻成对元件的置换画面
指定在之后生产上使用的成对元件。在这里选择
PAIR2
。
参考编号
元件名
R001 AAA
R101 0402R
R201 0603R
R002 AAA
R102 0402R
R202 0603R
PPD090315S-00C00
① ②
PPD090315S-01C00
PPD 生产数据内的实装点的元件将被置换
到所选择的成对元件(LED 转为 AAA-2、电
阻转为 0402R-2、0603R-2)。
