程序手册
9.4
关于项目编辑系统画面
Page 9-98 EJS9AC-MB-09P-14
②供料器装配
显示供料器装配。也可进行元件装配、供料器装配的更改。
n
缩放功能
更改供料器装配的显示倍率。
(
放大
)
:
每点击一次按钮，即可随时放大显示。
(
缩小
) :
每点击一次按钮，即可随时缩小显示。
[Ctrl]
键
+
鼠标滚轮
:
以光标为中心放大、缩小显示。
n ‘
机器
’
在显示生产线全体和显示特定设备之间进行切换。
[<
所有
>]
:
显示生产线全体。
[(
机器名
)]
:
只显示所选择的设备。
n ‘
产品
’
切换要显示哪个生产数据。
[<
所有
>]
:
显示所有的生产数据。
[(
生产数据
)]
:
显示所登录的生产数据组，或者只显示生产数据。
n
右击菜单
项目
说明
[
移走分配
]
拆下在供料器上配置的元件。
[
元件不可移动
]
在配置的供料器上固定元件。
在通常使用的工作台上，将全部批量都设定为元件固定。
在外部准备工作台上，将每个批量都设定为元件固定。
请从
‘PCB’
列表中选择需要设定的批量。
需要将全部的批量都设定为固定时，请选择
[<
全部
>]
。
[
使用禁止
]
置于在供料器上不能配置元件的状态。
在通常使用的工作台上，将全部批量都设定为禁止使用。
在外部准备工作台上，将每个批量都设定为禁止使用。
请从
‘PCB’
列表中选择需要设定的批量。
需要将全部的批量都设定为禁止时，请选择
[<
全部
>]
。
[
编辑元件
]
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
旋转封装
]
相应封装而旋转元件数据。
[
为编辑货盘数据
]
编辑托盘板数据。
‘7.4
供料器装配画面
’
®
‘n
托盘板数据的编辑
’
[
跳过元件
]
跳过所选择的元件。
[
从这里移动贴装点
]
将所选择元件的贴装点移动到其他的槽上。
[
将贴装点移动到这里
]
配置在
[
从这里移动贴装点
]
所指定的贴装点。
[
配置信息
]
显示所选择元件的每个批量的贴装点。
[
复制部品名
]
将所选择的元件名称复制到剪贴板上。
‘7.4
供料器装配画面
’
®
‘n
复制部品名
’
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-14 Page 9-99
n
全固定按键、解除全固定按键
(
全固定
)
:
固定现在在插槽上装配的所有供料器和元件。
(
解除全固定
)
:
解除所有的固定。
n
空插槽全禁止按键、解除全禁止按键
(
全禁止
)
:
将当前的空插槽都设定为禁止使用。
(
解除全禁止
)
:
解除全部的禁止。
n
显示
切换在插槽上显示的信息。
[
元件名
]
:
显示元件名。
[
元件描绘
]
:
显示设定在元件上的说明。
[
点数
]
:
用区块显示从该插槽上吸着，并实装的元件点数。以点数最多的元件为
100
的比率显示。
[
吸嘴
]
:
显示对元件设定的吸嘴。
[
供给类型
]
:
显示对元件设定的供给类型。
[
元件种类
]
:
显示元件种类。
[
成对点数
]
:
在点数的显示上追加成对批量。在下半部分上以蓝色显示点数图表，在上半
部分上以红色显示成对批量的点数。
n [
搜索
]
显示元件搜索画面。
(
‘7.4
供料器装配画面
’
®
‘n
元件的搜索
’)
n
在供料器装配画面上可操作的功能
项目
说明
元件的配置
‘7.4
供料器配置画面
’
®
‘n
元件的配置
’
元件的移动
‘7.4
供料器装配画面
’
®
‘n
元件的移动
’
插槽的禁止设定
‘7.4
供料器装配画面
’
®
‘n
设定禁止使用的插槽
’
工作台通过的设定
‘7.4
供料器装配画面
’
®
‘n
工作台模式的设定
’
获取供料器装配
‘7.2.9
导入
’
贴装点的移动
‘7.4
供料器装配画面
’
®
‘n
贴装点的移动
’
显示双轨的周期
‘7.4
供料器装配画面
’
®
‘n
双轨的周期显示
’
程序手册
9.4
关于项目编辑系统画面
Page 9-100 EJS9AC-MB-09P-14
如果在生产线上混在不属于
NPM
和
NPM
的设备，即会在数据编辑器下将不属于
NPM
的设备显
示为
‘
非
NPM
设备
’
。

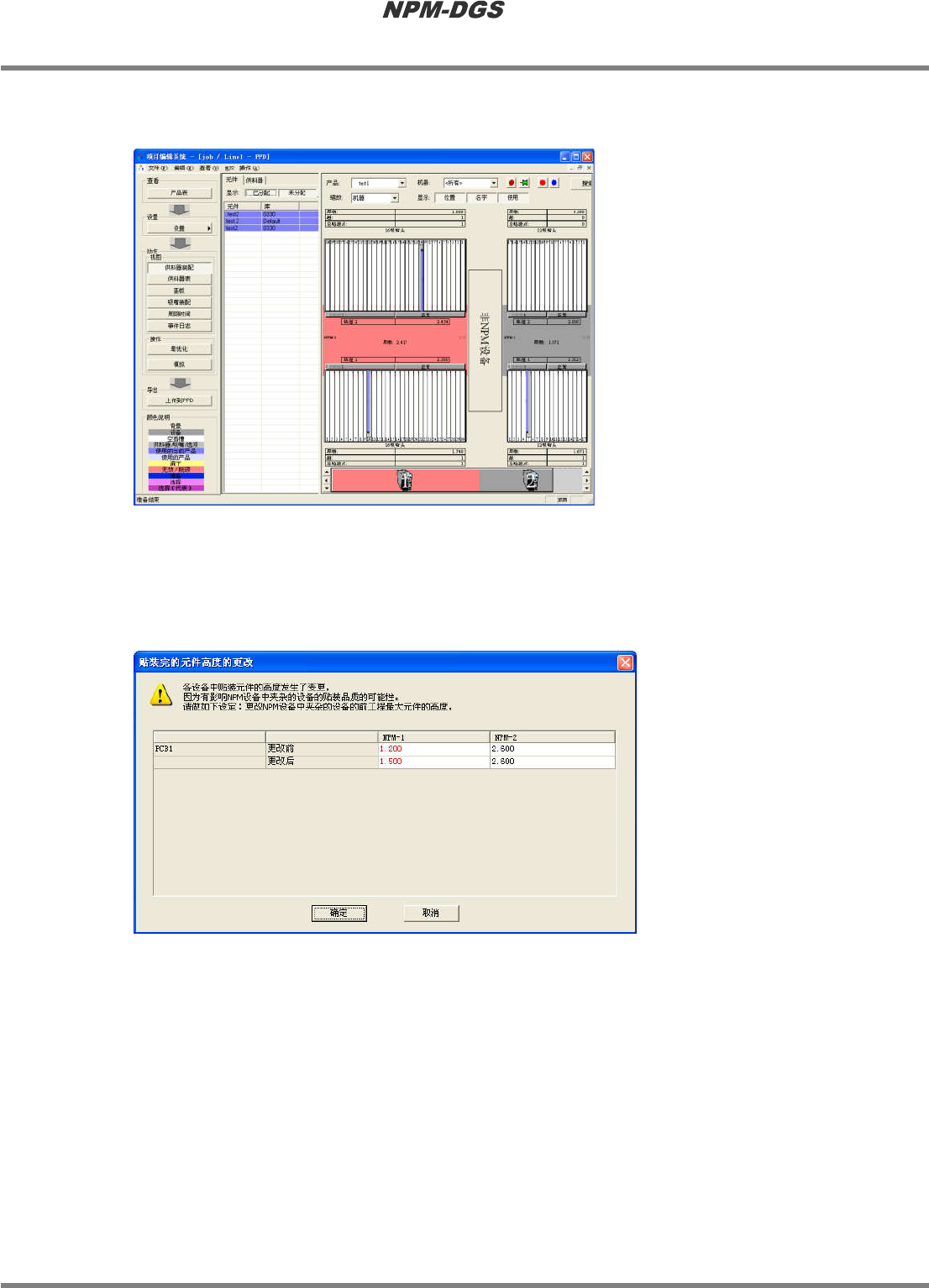

如上图所示，在
NPM
中混在非
NPM
设备的生产线下，移动元件或编辑元件高度时，需要注意非
NPM
设备的前工序的最大元件高度。
如果前侧
NPM
的元件高度高出了后侧
NPM
的元件高度，在
LNB
获取承诺之际，将会显示下述对
话框。
如果显示了本画面，则表示非
NPM
设备的吸嘴有可能会与元件会产生干涉，因此一定需要重新设
定混在
NPM
设备中的非
NPM
设备的前工序的最大元件高度。
如果非
NPM
设备为
CM/DT
，则请参照
PT200
的使用说明书进行设定。
PPD090502S-03C00
PPD090502S-04C00
