程序手册
9.6
生成数据
Page 9-128 EJS9AC-MB-09P-14
3
点击
[
确认
]
。
*
显示出
<
与最新的生产线元件程序库同步
进
度
>
画面。
*
生产数据内的元件数据将更新到生产线元件程
序库的内容。
PPD090705S-03C01
PPD090705S-02C01
PPD090705S-08C00
3
程序手册
9.6
生成数据
EJS9AC-MB-09P-14 Page 9-129

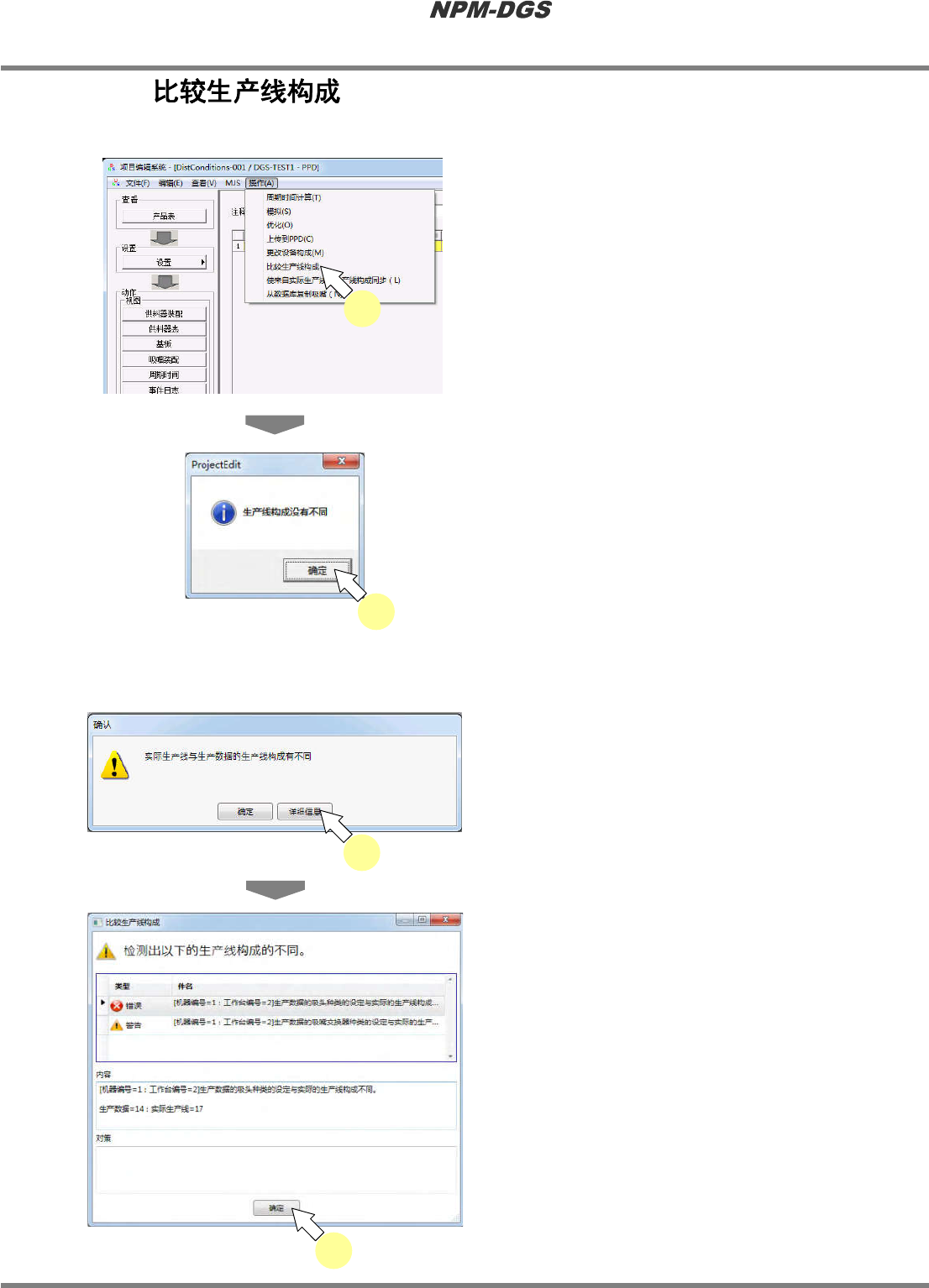

9.6.7
可对当前打开中的生产数据与实际生产线的构成进行比较。
1
选择菜单栏的
[
操作
]
®
[
比较生产线构
成
]
。
*
当实际生产线与生产数据的生产线构成存在不
同时，将显示如所左所示的画面。当生产线构
成不同时，请参照后述的
‘
■生产线构成不同
时
’
。
2
点击
[
确定
]
。
·
将返回到
PPD
编辑器。
n
生产线构成不同时
当在生产线构成中存在不同时，将显示如下所示的确认画面。
1
点击
[
详细信息
]
。
·
将显示错误的详细内容。
2
确认详细内容后，点击
[
确定
]
。
·
将返回到
PPD
编辑器。
PPD090705S-06C00
1
PPD090403S-09C00
2
PPD090705S-04C00
1
PPD090705S-05C00
2
程序手册
9.7
以实绩数据为基础制作派生基板的方法
Page 9-130 EJS9AC-MB-09P-14
9.7
制作与已完成的实绩生产数据和贴装坐标或元件相似的派生基板的生产数据，除了在
DGS
创建、输出基板
数据的方法以外，还存在通过
PPD
编辑器编辑一部分实绩数据后来制作的方法。在这里，对这种方法通过
示例加以说明。
n
增加
(
减少
)
了几个贴装点的生产数据
针对既存的实绩生产数据，在制作比贴装点
(
元件
)
多
(
少
)1
～
2
点的数据时，可以按照下述步骤来方
便地制作生产数据。
1
复制既存的实绩数据。
*
对需要复制的生产数据，执行增减贴装点的操
作。
( ‘9.3.6.
复制生产数据
’ )
2
通过
PPD
管理员打开需要复制的生产
数据。
( ‘9.3.1.
项目编辑系统的启动
’ )
3
打开基板画面，在没有配置基板元件的
部位上右点击后，选择
[
编辑产品
]
。
·
将打开产品编辑器。
4
追加贴装点时，从菜单上选择
[
修改
]
®
[
添加
]
®
[
添加贴装点步骤
]
后，指定追
加的元件、坐标。
( ‘5.8.3.
添加实装点
’ )
*
变更元件时，请在所选择元件上右点击后，从
菜单中选择
[
编辑贴装点
]
。
( ‘5.8.4.
实装点的编辑
’ )
*
删除贴装点时，从菜单栏上
[
修改
]
®
[
删除
]
®
[
选择步
]
，或在所选择的元件上右点击后，从菜
单中选择
[
删除贴装点
]
，或者选择工具栏的
(
步的删除
)
。
( ‘5.8.5.
实装点的删除
’ )
*
还可以变更标记等优先顺序等设定。
PPD090700S-02C00
4
PPD090700S-01C01
3
