程 序手册 11 .2 背景纸的准备 EJS9AC -MB-11P-0 8 Pag e 11-3 11.2 11.2.1 1 将蓝色 ( 红色 ) 的背景纸端部断开处向 彩色的一面折回。 2 将两端向与前述的折回方向相反的方 向折回，并将折断部重叠。 3 将元件放在扫描设备上。 4 使背景纸的彩色一面朝着下方 ( 玻璃 面一侧 ) ，并将元件盖上背景纸。 * 元件为蓝色 时，请用红 色背景纸。 * 在其它情况 下请用蓝色 背景纸…
程序手册
11.1 用扫描设备制作识别选项数据的概要
Page 11-2 EJS9AC-MB-11P-08
11.1
11.1.1
11.1.2
n
扫描设备
请准备从商店购入的对应 TWAIN 的彩色扫描设备。
请按照扫描设备的使用说明书，在已安装 NPM-DGS 的 PC 中安装附属的驱动软件。
照明: 白色冷阴极荧光灯 (推荐)、白色 LED、RGB 三色 LED
分辨率: 1200 dpi 以上
n
背景纸
请组装 (将脚部折回) 附属的背景纸 (蓝色、红色) 后使用。(参阅 ‘11.2.1 背景纸的组装方法’)
背景纸也可使用喷墨打印机制作。(参阅 ‘11.2.2 背景纸的制作方法’)
元件高度超过 10 mm 时请使用蓝色或者红色的照明，以代替背景纸。(参阅 ‘11.3.5 元件高度在 10 mm
以上时’)
n
通告标签
请在扫描作业时醒目的位置上贴上附属的通告标签。
*
扫描设备在摄像面及其周围有时会引起数百至数千 V 左右的电压，有使元件破损的危险。在通告
标签上记载着与其有关的提醒注意的说明。
关于因静电而导致的元件破损的处理方法，请参阅 ‘11.3.6 静电造成的元件破损’。
背景纸
扫描设备
通告标签
已安装
NPM-DGS
的
PC
程序手册
11.2 背景纸的准备
EJS9AC-MB-11P-08 Page 11-3
11.2

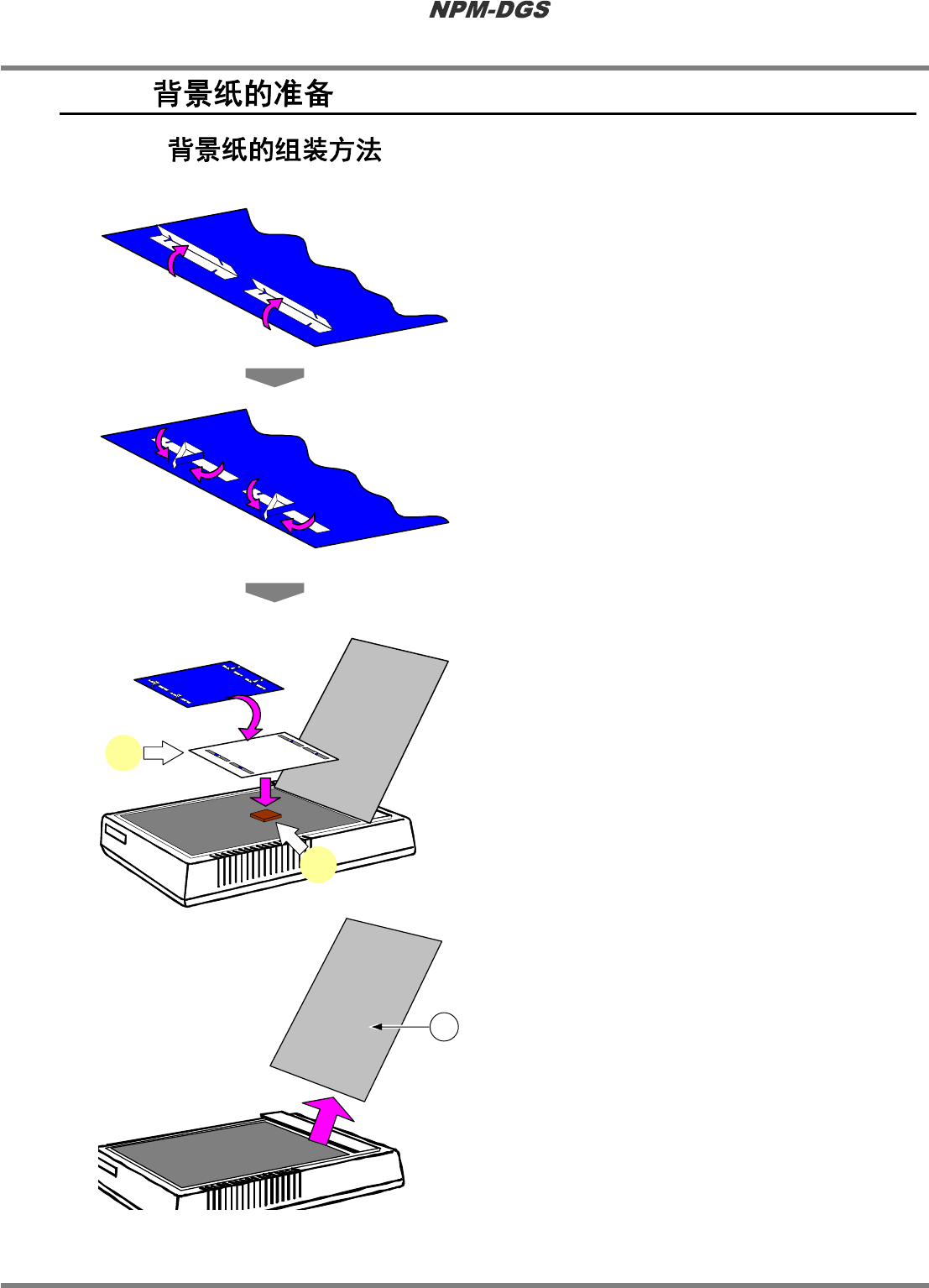

11.2.1
1
将蓝色 (红色) 的背景纸端部断开处向
彩色的一面折回。
2
将两端向与前述的折回方向相反的方
向折回，并将折断部重叠。
3
将元件放在扫描设备上。
4
使背景纸的彩色一面朝着下方 (玻璃
面一侧)，并将元件盖上背景纸。
*
元件为蓝色时，请用红色背景纸。
*
在其它情况下请用蓝色背景纸。
*
附属于扫描设备的背景板 (盖)
因将其关闭而
会破损背景纸，故请勿关闭。推荐在能拆下背
景板的情况下，将其拆下。
3
4
1
程序手册
11.2 背景纸的准备
Page 11-4 EJS9AC-MB-11P-08
11.2.2
若有破损或着污垢而无法使用附属的背景纸，请从新印刷，并制作。
*
在能使用附属的背景纸时，不需要印刷。
1
准备从商店购入的 A4 光泽照片纸。
2
印刷安装文件夹里面的
‘SpareBackground.pdf’。
*
蓝色时印刷第 1 页，红色时印刷第 2 页。
*
用 A4 的纸印刷。
3
沿着切开线 (实线) 切割。
4
组装背景纸。
进行 11.2.1 的步骤 1、2 的作业。
5
在印刷面的反面贴上厚纸等来进行加
强。
*
根据所使用的照片光泽纸或者打印机，颜色可
能会出现一些差异。请调整色调，以使接近附
属的背景纸颜色。
此外，制作时请注意防止出现如左例所示的颜
色不均匀或噪音现象。
R:43, G:141, B:255
颜色不均匀的例子 噪音的例子
