程序手册
11.4 用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-08 Page 11-15
11.4.8
在进入到本操作画面时,即已自动测量了元件的倾斜与外形,并执行了补正。当发现错误时,可通
过 [引脚 / 照明设定] 标签卡对以下部分执行手动修改。
1
修正元件的倾斜度。
再次以自动方式重新执行倾斜检测时,点击[修正]
后,或者选择菜单的 [元件形状]
®
[引脚 / 照明
设定]
®
[元件倾斜修正]
®
[倾斜重新检测],或
者点击[元件倾斜度重新检测] 。
元件倾斜度补正如果不合适,需要靠手工进行图
像的转动及补正。
名称
a) 选择图像的转动角度。
b) 按照在 a) 中所选择的角度将图像向左转。
c) 按照在 a) 中所选择的角度将图像向右转。
当无需进行其他变更时,点击[确定] 。
2
修正元件的外形
再次以自动方式重新执行外形检测时,点击[修正]
后,或者选择菜单的 [元件形状]
®
[引脚 / 照明
设定]
®
[外形重新检测],或者点击[元件外形重
新检测]。
元件外形检测如果不合适,需要靠手工修正外接
矩形。外接矩形在 d) 的元件图像中用红线显示。
将鼠标移动至边缘的
n
部分后,鼠标形状如左
图所示,将变为‘更改尺寸的状态’。在此状态下
拖拽 (按住鼠标左键的同时将其移动) 的话,则
会更改尺寸。
将鼠标移动至除
n
部分以外的外接矩形框线上,
如左图所示,鼠标形状将变为‘更改位置的状态’。
在此状态下拖拽的话,则会更改位置。
当无需进行其他变更时,点击[确定]。
更改尺寸的状态
更改位置的状态
ScanED110408S-01C01
1
2
d
b c a

程序手册
11.4 用扫描设备制作识别选项数据的详情
Page 11-16 EJS9AC-MB-11P-08
11.4.9

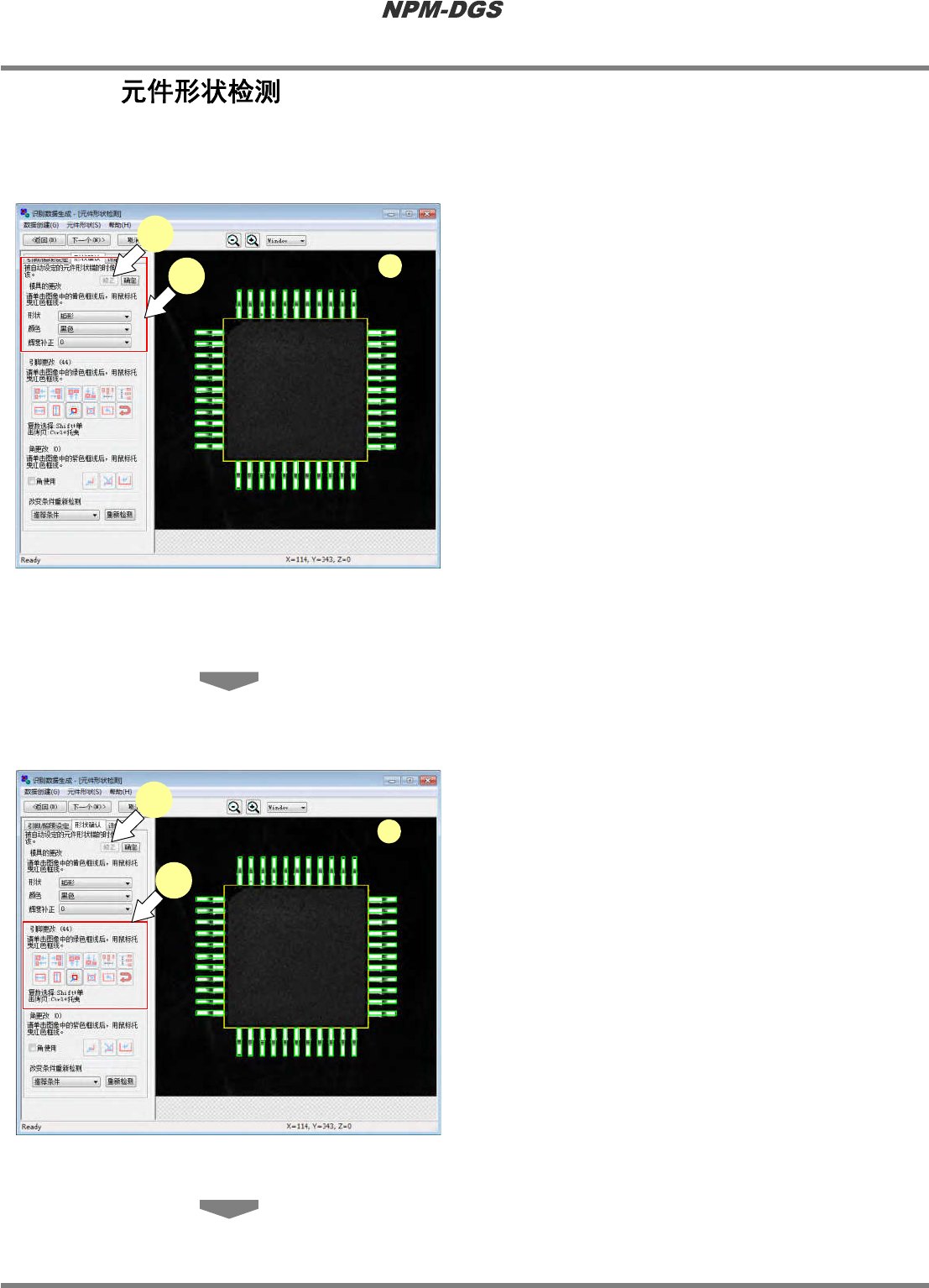

在进入到本操作画面时,即已自动测量了元件的模具或电极等形状。当发现错误时,可通过 [形状
确认] 标签卡对以下部分进行手动修改。
1
设定‘模具的更改’。
模具的形状将在 a)处以黄色框架显示。当检测失
败时,点击 [修正] 后再点击黄色框架,在转为
红色框架 (处于选择状态) 后再执行修正。
更改尺寸时,将鼠标移动至边缘的
n
部分,改
为‘更改尺寸的状态’后进行拖拽。
更改位置时,将鼠标移动至除边缘的
n
部分以
外的框线上,使其置于‘更改位置的状态’后进行
拖拽。
在自动检测时形状被设定为矩形。是圆形模具时
请选择圆形。
颜色将被自动检测,并选择近似的颜色。出现错
误时请选择近似的颜色。
亮度补正是在设备上执行自动示教时的设定项
目。
通常请设为默认值的 0。
当无需进行其他变更时,点击[确定]。
2
设定‘引线更改’。
电极的形状将在 a)处以绿色框架显示。当检测失
败时,点击 [修正] 后再点击绿色框架,在转为
红色框架 (处于选择状态) 后再执行修正。
更改尺寸时,将鼠标移动至边缘的
n
部分,改
为‘更改尺寸的状态’后进行拖拽。
更改位置时,将鼠标移动至除边缘的
n
部分以
外的框线上,使其置于‘更改位置的状态’后进行
拖拽。
选择复数电极时,按住 Shift 键的同时点击下一
个电极框线,或者点击空白处后拖拽,则显示出
选择框线。然后用选择框线围上对象电极,则将
选择复数对象。
其他还有如下所示的编辑功能。
ScanED110402S-01C02
1
a
1
ScanED110402S-01C02
2
a
2

程序手册
11.4 用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-08 Page 11-17

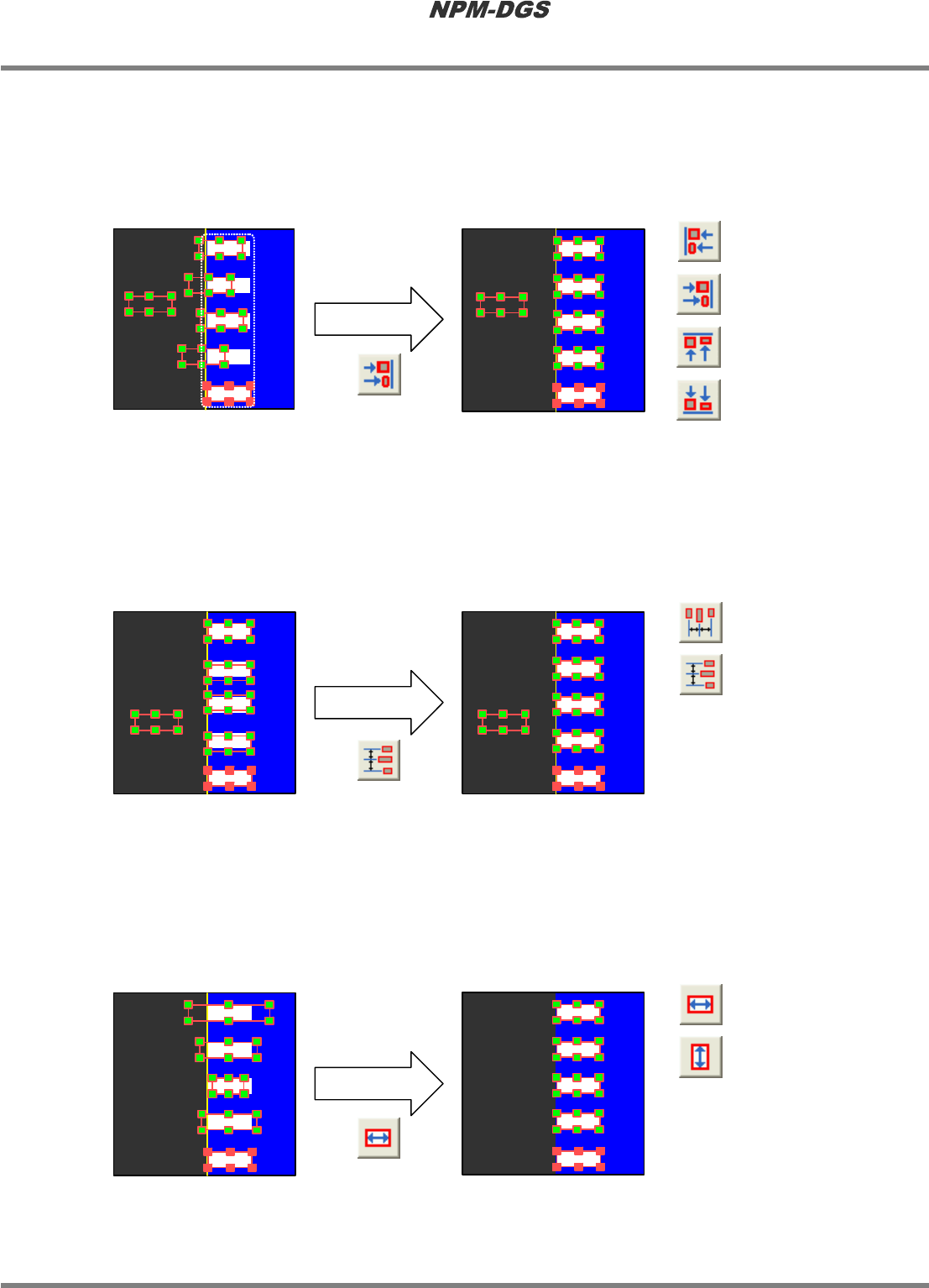

n
对齐复数电极的位置。
选择要对齐的复数电极,然后选择菜单的[元件形状]
®
[引线更改]
®
[排列到 xx],或者点击[排列],边缘将
对齐到同一组的基准电极。
*
以最边缘的电极为基准。(例: 左对齐以最左边的电极为基准。)
*
从最边缘的电极起开始以电极长度范围内的电极为 1 组对齐位置。
n
对齐复数电极的间隔。
选择要对齐的复数电极,然后选择菜单的[元件形状]
®
[引线更改]
®
[xx 等间距],或者点击[等间距],则将
所选择的引线间距的平均值作为新的引线间距,以等间距进行排列。
*
不更改两端的电极位置。
*
从最边缘的电极起开始以电极长度范围内的电极为 1 组对齐间距。
n
对齐复数电极的尺寸。
选择要对齐的复数电极,然后选择菜单的[元件形状]
®
[引线更改]
®
[xx 等尺寸],或者点击[等尺寸],则对
齐至基准电极的尺寸。
*
以最初选择的电极为基准。
*
不更改电极的中心位置。
: 排列至左端
: 排列至右端
: 排列至上端
: 排列至下端
: 水平等间隔
: 垂直等间隔
: 水平等尺寸
: 垂直等尺寸
