程序手册
11.4 用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-08 Page 11-25
11.4.12
当元件显示模糊或识别结果不良时，可通过扫描器重新获取元件图像。在通过输入数据设定指定了
文件并执行了创建等情形下，无法选择这个项目。
1

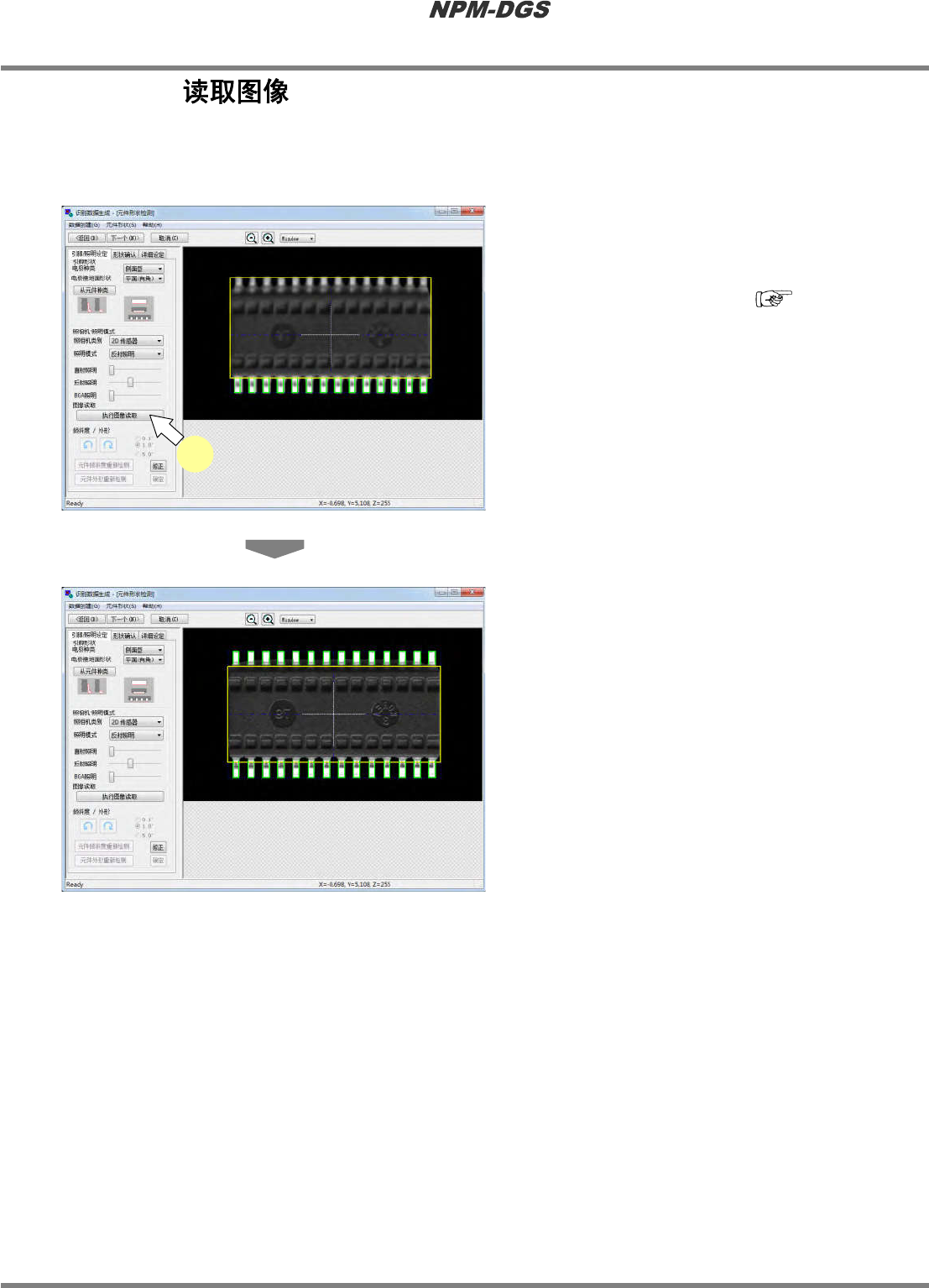

点击[执行图像读取] 。
调整出扫描驱动器后，执行输入图像的操作。
*
所使用的扫描器，使用在 ‘11.4.6 扫描设
备图像的输入’ 所选择的扫描设备。
*
图像读取画面根据所使用的扫描器而有所不
同，因此具体的操作方法请参照扫描器的使用
说明书。
ScanED110412S-04C01
ScanED110412S-03C01
1
程序手册
11.4 用扫描设备制作识别选项数据的详情
Page 11-26 EJS9AC-MB-11P-08
11.4.13
在本操作画面上，使用设备识别软件的模拟程序来确认在前工序所编制的识别数据是否妥当。
1

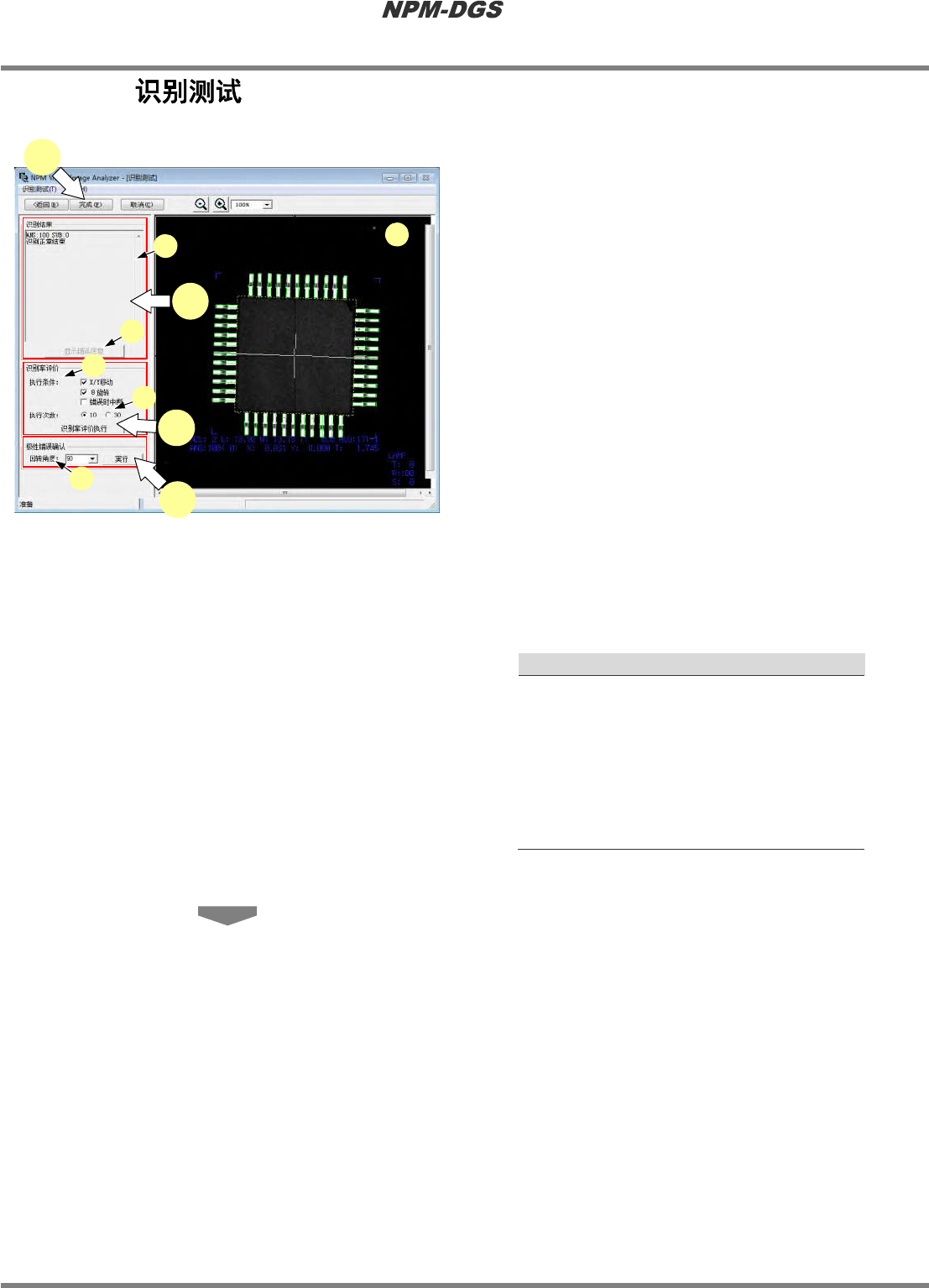

确认识别测试的结果。
打开画面后，识别模拟程序会自动启动，并执行
识别测试。识别测试的结果显示在 a)上。发生错
误时，同时还会在画面上显示说明。
b)如果在识别测试发生了错误，或者选择菜单[识
别测试]
®
[错误信息显示]，或者点击[错误信息
显示]按钮，e)即会切换到显示错误的画面。这项
功能只有在发生错误之际有效。
*
需要再次显示识别结果之际，请返回到前一个
画面，重新显示识别测试画面。
2
执行评价识别率。
连续执行识别测试。评价途中、评价后，在 a)
上显示识别率和精度 3σ(参考值)。
*
因为精度 3σ(参考值)与实际设备的照明状态
等计测条件不同，因此属于参考值。
说明
c) 设定评价识别率的条件。
‘X/Y 移动’ : 向 X/Y 方向随意移动元件。
‘θ旋转’ : 向θ方向随意移动元件。
‘错误时中断’ : 发生错误时，不继续进行而中
断动作。
d) 从 10 次或 30 次中选择执行识别率评价的次
数。
e) 显示识别测试结果图像。
ScanED110412S-01C01
1
e
b
c
a
4
d
f
3
2
程序手册
11.4 用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-08 Page 11-27
3
针对需要确认极性的数据，确认极性检
查是否正确动作。
极性错误确认
指定 f)的 ‘回转角度’ 后点击[执行]。将在识
别结果中显示极性确认的执行结果。
当没有正确执行极性检查时，ANS 将为 100
以外的值。当 ANS 为 100 时，表示没有完
成极性判别，这时请重新进行极性检查设定。

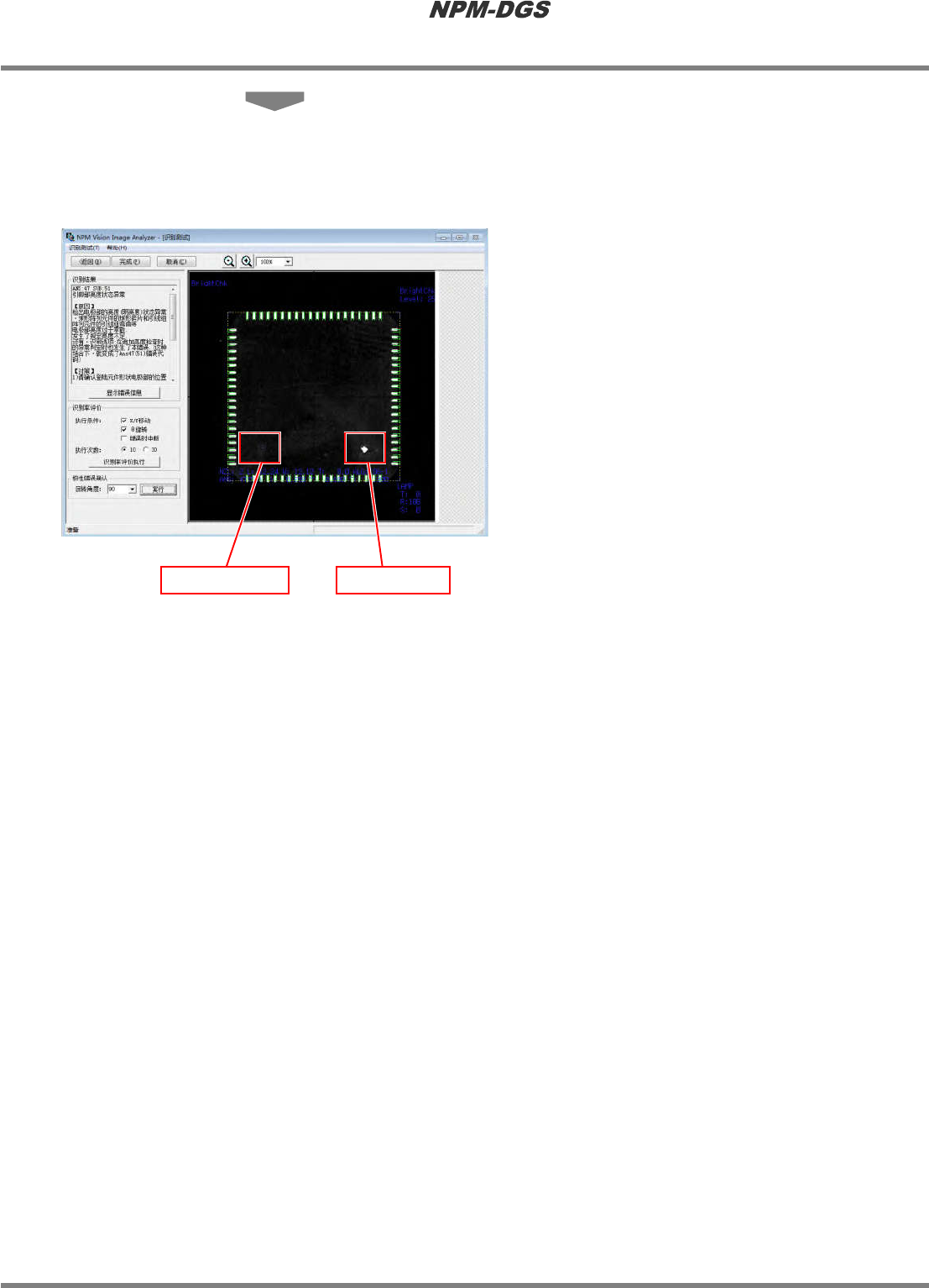

例)在以亮度检查对铸模左下方的明亮部分进行
判定的设定下
如果如左图所示指定 90 度后执行，因为图像旋
转 90 度，因此亮度检查位置上的明亮部分即会
消失并发生错误。(可确认是否正确执行了极性检
查。)
4
点击[完成] 。
完成设定后，或者选择菜单的 [数据生成]
®
[完
成] ，或者点击工具栏的 [完成] 按钮。
将会返回到 NPM-DGS 的元件编辑画面。
ScanED110412S-02C00
明亮的部分
亮度检查
