程序手册 13.2 支撑销配置数据的编制功能 EJS9AC-MB-13P-19 Page 13 -41 AM100 * 可配置领域，是指支撑销中心的范围 。 * 当基板输送方向相反时，配置区域即 为 左右反转。 n 支撑销的配置条件 支撑销与元件之间的缝隙需要满足下 述 尺寸。 ( 单位 : mm ) 基板 支撑销 φ 15 28 φ 8 ( 基板上需无缝隙 ) 6 可以存在元件的区域 单轨传送带 504 33 6 21 基板外形 不可…

100%1 / 1560
程序手册
13.2
支撑销配置数据的编制功能
Page 13-40 EJS9AC-MB-13P-19
NPM-W
NPM-W2
*

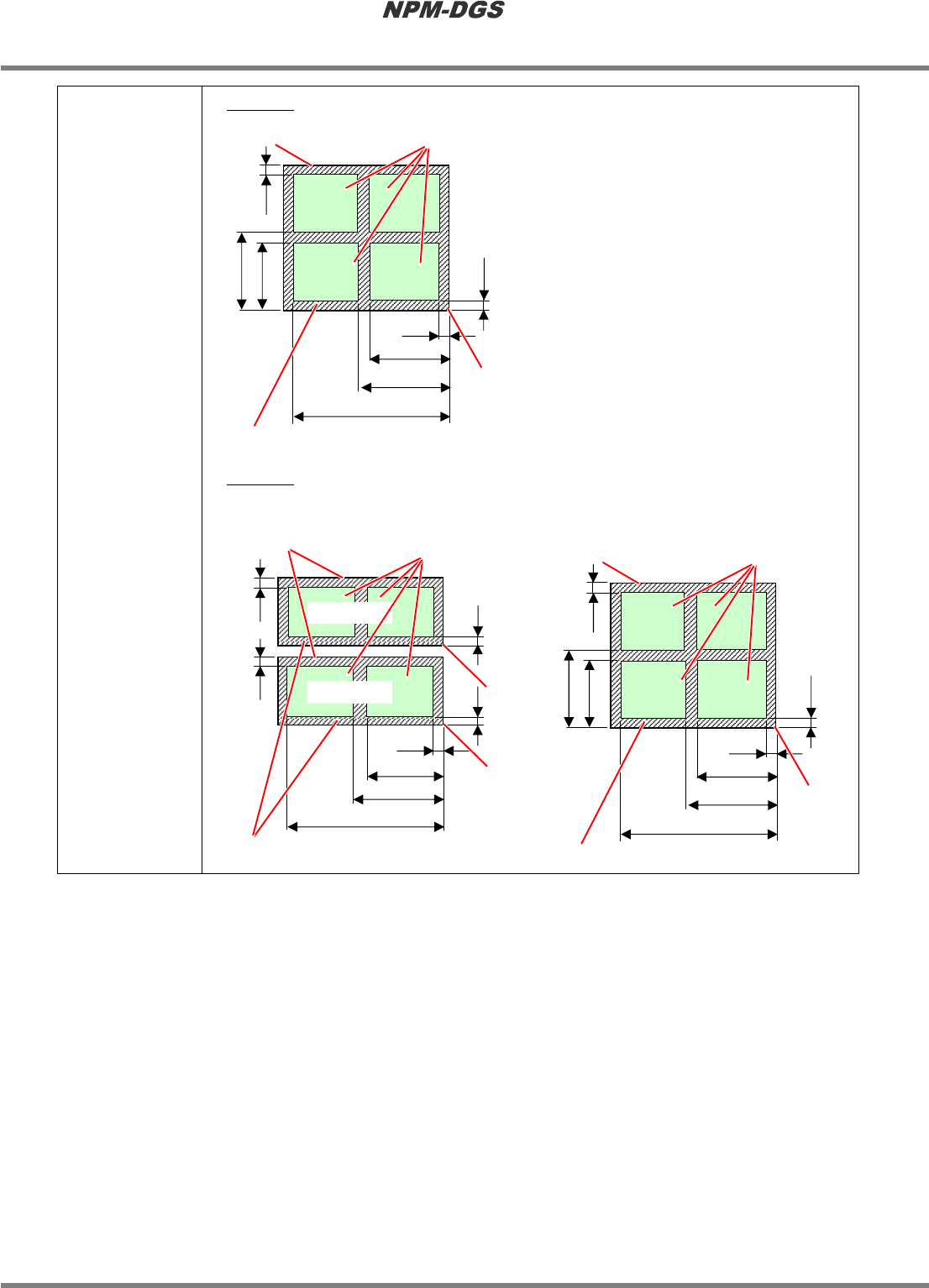

可配置领域，是指支撑销中心的范围。
*
当基板输送方向相反时，配置区域即为左右反转。
286
735.5
32.5
14.5
32.5
264
基板外形
不可配置销的范围
可配置区域
基准
335.5
414.5
单传送带
双传送带
21 21
744
21
6
21
不可配置销的范围
可配置区域
基板外形
基准
基准
轨道
1
轨道
2
344
406
双轨模式时
268.5
744
21
6
21
248.5
基板外形
不可配置销的范围
可配置区域
基准
334
406
单轨模式时
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-19 Page 13-41
AM100
*
可配置领域，是指支撑销中心的范围。
*
当基板输送方向相反时，配置区域即为左右反转。
n

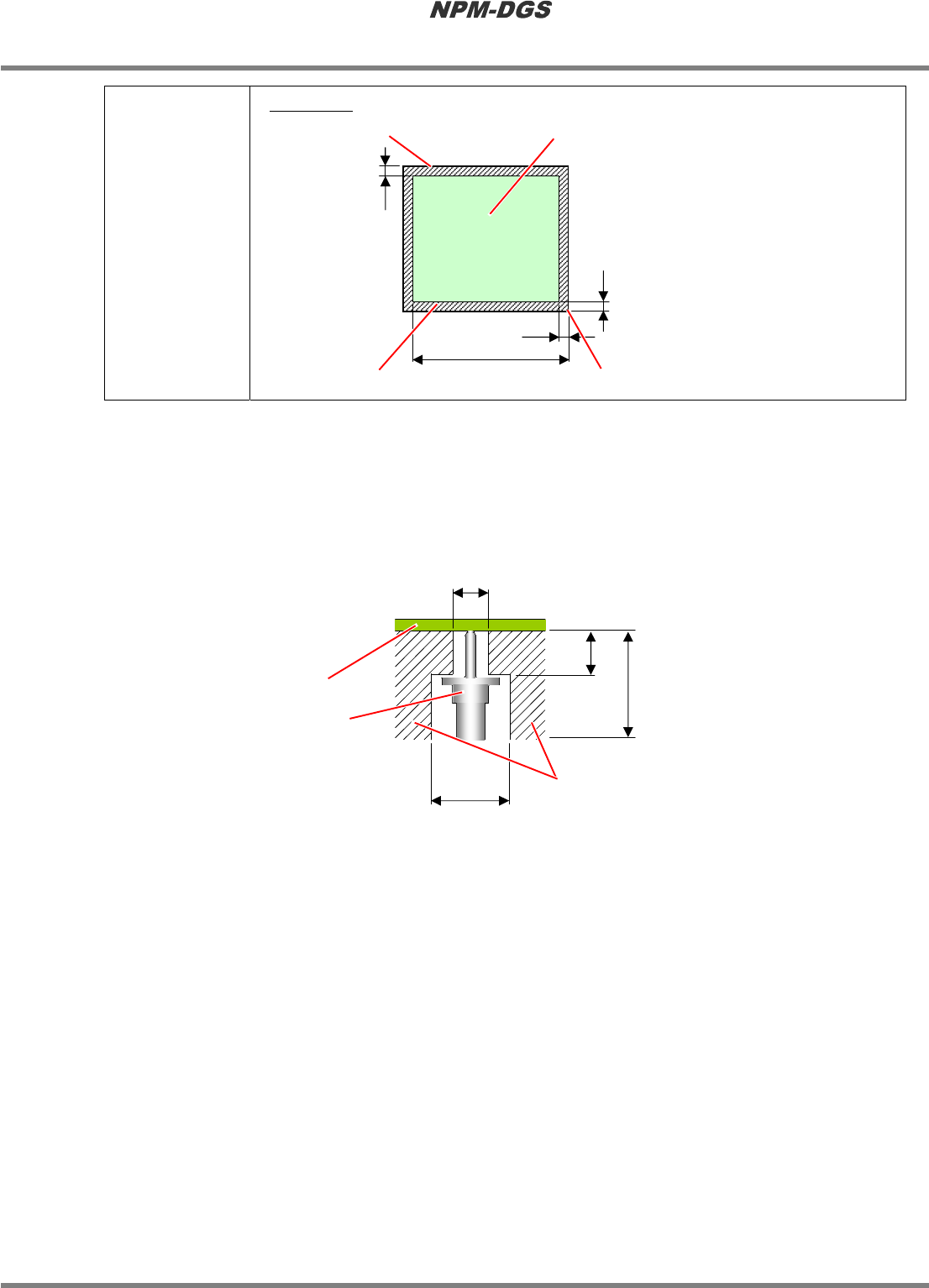

支撑销的配置条件
支撑销与元件之间的缝隙需要满足下述尺寸。
(
单位
: mm )
基板
支撑销
φ
15
28
φ
8 (
基板上需无缝隙
)
6
可以存在元件的区域
单轨传送带
504
33
6
21
基板外形
不可配置销的范围
可配置区域
基准
程序手册
13.2
支撑销配置数据的编制功能
Page 13-42 EJS9AC-MB-13P-19
n

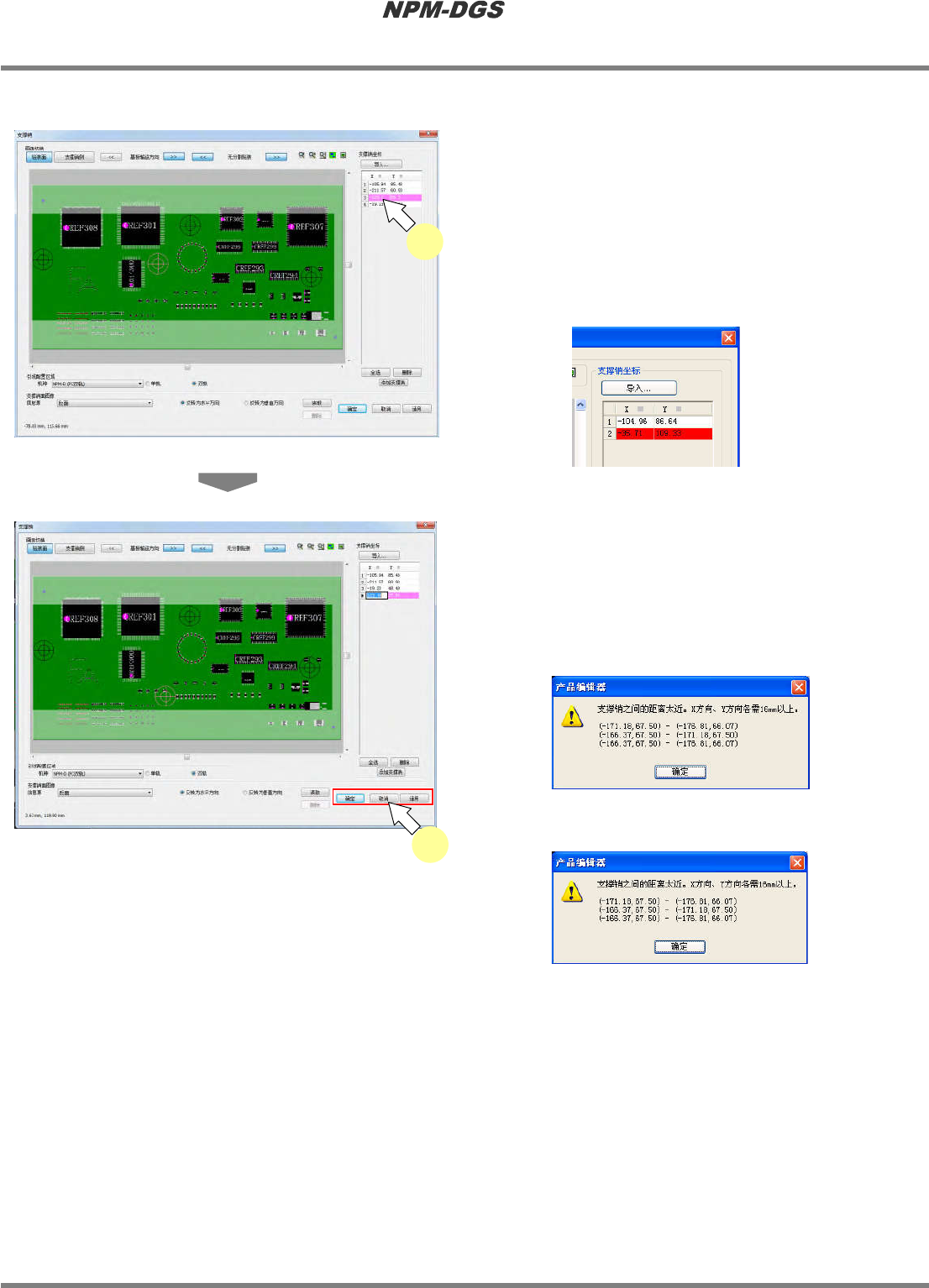

支撑销的编辑
1
点击支撑销坐标一览的
X
、
Y
后，输入
需要变更的坐标值。
*
将会以粉红色强调显示所选择的支撑销。
·
将会在所变更的坐标上重新显示支撑销。
*
配置在基板外或每个机种的可配置区域外坐标
上的支撑销，将以红色显示支撑销坐标。
2
点击
[
确定
]
或
[
适用
]
。
*
当存在配置不正确的支撑销时，将显示以下的
错误对话框。请修改显示在错误对话框上的支
撑销坐标。
当支撑销与支撑销之间的间隔过近时
当支撑销配置在基板外时
Howto130205S-10C02
1
Howto130205S-46C00
Howto130205S-44C00
Howto130205S-45C00
Howto130205S-11C02
2
