程序手册 13.5 SCAP (Special Conv ert A Panasert) Page 13-96 EJS9AC-MB-13P-19 13.5.9 在 DGS 下，基板左下为基 准位置。因此，需要设定补偿值，以便将 基板左下不属于基准位置的 NC 文件调整到左下基准。 设定画面根据转换对象 NC 文件内的标记种类而有所不同。 n 存在基板识别点或区块标记时 启动 <Reference val ue setting>…
程序手册
13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-19 Page 13-95
13.5.8
在贴装程序内，将一览显示高度不明确的元件。请确认实际的元件，并确认是否选择了在上部存在
凹陷的元件，或者没有选择在上部不存在凹陷的元件。当发现不同时，请变更选择。
No.
项目
说明
‘
*
选择的元件说明
’
表示
<
选择的元件说明
>
画面。
‚
选择
/
解除全选
将一览显示元件数据中高度不明确的元件。在一览的元件数据中
勾选被判定为存在凹陷的元件。
ƒ
‘
元件
CODE’
表示元件代码。
„
‘
形状
CODE’
表示形状代码。
n
按钮
按钮
说明
[全选] / [解除全选] 对一览的复选框的执行全选
/
解除全选的操作。
[返回] 返回到程序信息画面。
[下一步] 设定凹陷元件后，进入到下一个画面。
Howto130408S-06C00
2
1
2
2
2
3
2
4
Howto130408S-07C00
程序手册
13.5 SCAP (Special Convert A Panasert)
Page 13-96 EJS9AC-MB-13P-19
13.5.9
在
DGS
下，基板左下为基准位置。因此，需要设定补偿值，以便将基板左下不属于基准位置的
NC
文件调整到左下基准。设定画面根据转换对象
NC
文件内的标记种类而有所不同。
n
存在基板识别点或区块标记时
启动
<Reference value setting>
画面。
n
上述以外的情形
启动
<Set Offset>
画面。
将在识别点标签上显示个别标记的坐标。
Howto130407S-01C01
Howto130407S-02C01
程序手册
13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-19 Page 13-97

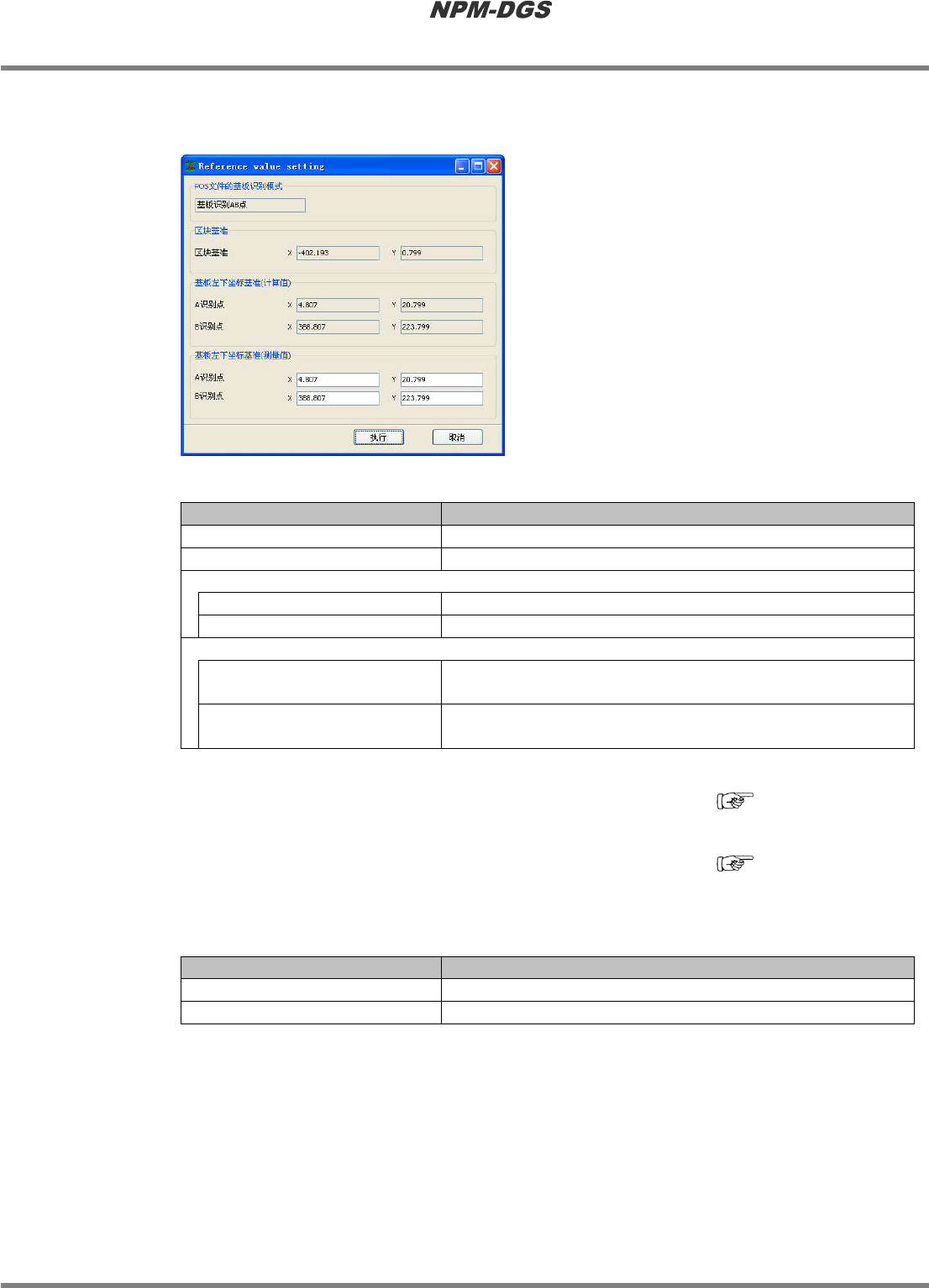

n
关于
<Reference value setting>
画面
在
<Reference value setting>
画面上，显示所读取的
NC
程序
(POS
文件
)
的识别点的
XY
坐标。
项目
说明
‘POS
文件的基板识别模式
’
显示识别方法与识别点的设定。
‘
区块基准
’
显示程序补偿值。
‘
基板左下坐标基准
(
计算值
)’
‘A
识别点
’
显示基板识别点的坐标。
‘B
识别点
’
显示基板识别点的坐标。
‘
基板左下坐标基准
(
测量值
)’
‘A
识别点
’
请在实际基板的左下方测量位于
‘
基板左下坐标基准
(
计算值
)’
的
‘
识别
A
点
’
附近的识别点的中心坐标后输入。
‘B
识别点
’
请在实际基板的左下方测量位于
‘
基板左下坐标基准
(
计算值
)’
的
‘
识别
B
点
’
附近的识别的识别点的中心坐标后输入。
*
关于实际的基板测量方法
当
‘POS
文件的基板识别模式
’
为
‘
基板识别
AB
点
’
时，请参照后述的
‘
■基板识别坐标测
量例
’
。
当
‘POS
文件的基板识别模式
’
为
‘
区块识别
AB
点
’
时，请参照后述的
‘
■区块识别坐标测
量例
’
。
n
按钮
按钮
说明
[执行] 执行贴装机程序的转换处理。
[取消] 返回到程序信息画面。
Howto130407S-03C01
