程序手册 13.5 SCAP (Special Conv ert A Panasert) Page 13-98 EJS9AC-MB-13P-19 n 关于 <Set Offset> 画面 在 <Set Offset> 画面上，显示所读取 NC 程序 (POS 文件 ) 的贴装点与个别标记 的 XY 坐标。 项目 说明 文件路径 显示当前显示中的 NC 程序 (POS 文件 ) 名。 贴装点标签 显示 NC 程序 …
程序手册
13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-19 Page 13-97
n
关于
<Reference value setting>
画面
在
<Reference value setting>
画面上，显示所读取的
NC
程序
(POS
文件
)
的识别点的
XY
坐标。
项目
说明
‘POS
文件的基板识别模式
’
显示识别方法与识别点的设定。
‘
区块基准
’
显示程序补偿值。
‘
基板左下坐标基准
(
计算值
)’
‘A
识别点
’
显示基板识别点的坐标。
‘B
识别点
’
显示基板识别点的坐标。
‘
基板左下坐标基准
(
测量值
)’
‘A
识别点
’
请在实际基板的左下方测量位于
‘
基板左下坐标基准
(
计算值
)’
的
‘
识别
A
点
’
附近的识别点的中心坐标后输入。
‘B
识别点
’
请在实际基板的左下方测量位于
‘
基板左下坐标基准
(
计算值
)’
的
‘
识别
B
点
’
附近的识别的识别点的中心坐标后输入。
*
关于实际的基板测量方法
当
‘POS
文件的基板识别模式
’
为
‘
基板识别
AB
点
’
时，请参照后述的
‘
■基板识别坐标测
量例
’
。
当
‘POS
文件的基板识别模式
’
为
‘
区块识别
AB
点
’
时，请参照后述的
‘
■区块识别坐标测
量例
’
。
n
按钮
按钮
说明
[执行] 执行贴装机程序的转换处理。
[取消] 返回到程序信息画面。
Howto130407S-03C01
程序手册
13.5 SCAP (Special Convert A Panasert)
Page 13-98 EJS9AC-MB-13P-19
n

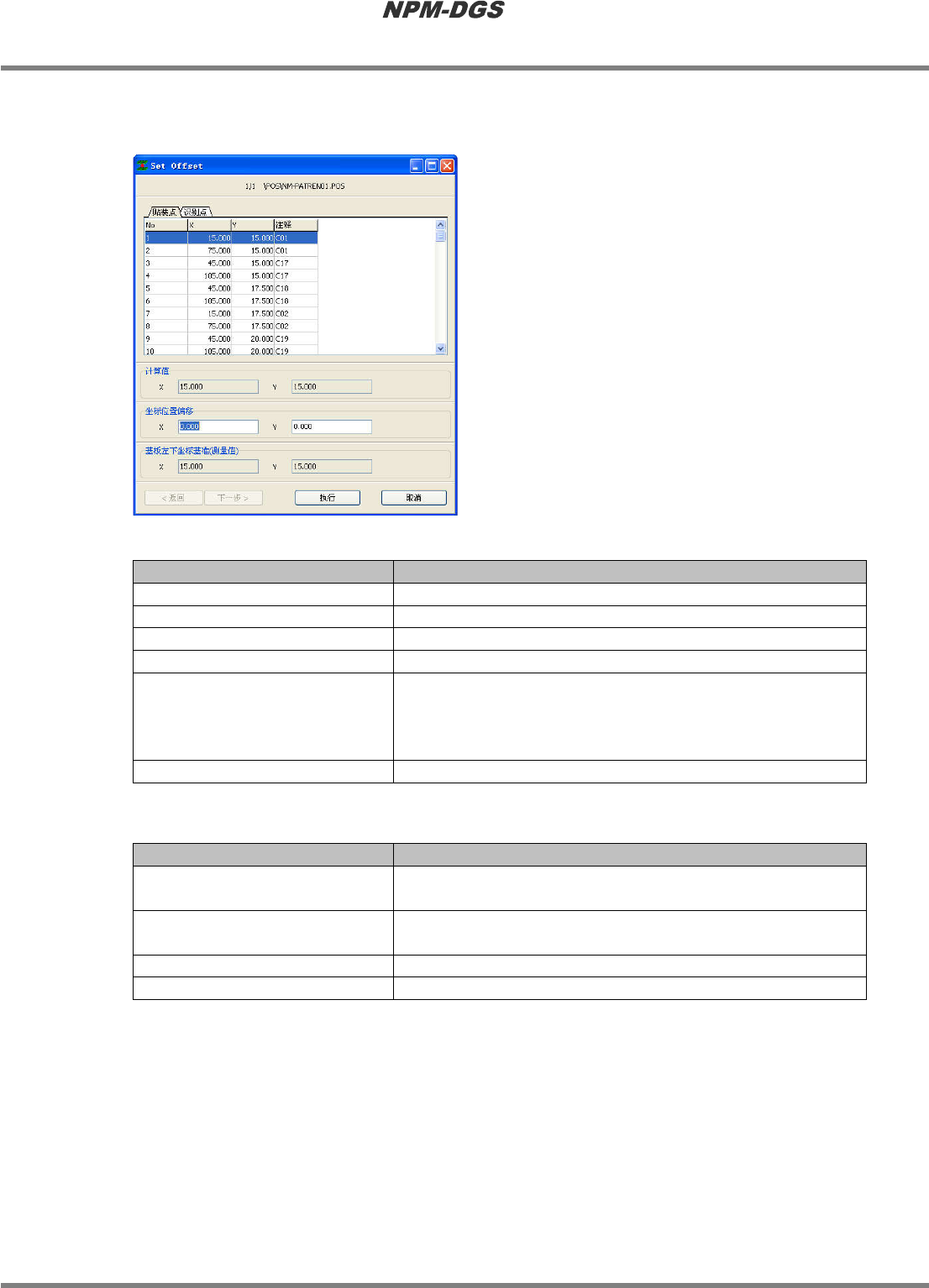

关于
<Set Offset>
画面
在
<Set Offset>
画面上，显示所读取
NC
程序
(POS
文件
)
的贴装点与个别标记的
XY
坐标。
项目
说明
文件路径
显示当前显示中的
NC
程序
(POS
文件
)
名。
贴装点标签
显示
NC
程序
(POS
文件
)
的贴装点信息。
识别点标签
显示
NC
程序
(POS
文件
)
的个别标记信息。
‘
计算值
’
显示考虑到程序偏移值的结果坐标。
‘
坐标位置偏移
’
通过设定偏移值，使
‘
基板左下坐标基准
(
测量值
)’
的值转为基板
左下基准的坐标。请确认实际的基板贴装点
/
识别点坐标与
‘
基
板左下坐标基准
(
测量值
)’
的值是否一致。请参照后述的
‘
■贴
装点坐标测量例
’
重新输入偏移值。
‘
基板左下坐标基准
(
测量值
)’
显示
‘
计算值
’
的坐标加上
‘
坐标位置偏移
’
后的坐标。
n
按钮
按钮
说明
[返回] 显示之前指定的
NC
程序
(POS
文件
)
。只有在选择了多个
NC
程
序
(POS
文件
)
时转为有效。
[下一步] 显示接着指定的
NC
程序
(POS
文件
)
。只有在选择了多个
NC
程
序
(POS
文件
)
时转为有效。
[执行] 执行贴装机的程序转换处理。
[取消] 返回到程序信息画面。
Howto130407S-04C01
程序手册
13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-19 Page 13-99
n
基板识别点坐标测量例
▲
:
识别点
●
:
贴装点
请测量箭头的距离后输入进
‘
基板左下坐标基准
(
测量值
)’
的
‘
识别
A
点
’
、
‘
识别
B
点
’
。测量从基
板左下起到基板识别点中心为止的
X
方向、
Y
方向的距离。
