程序手册 13.5 SCAP (Special Conv ert A Panasert) Page 13-102 EJS9AC-MB-13P-19 13.5.10 1 设定偏移值后，点击 [ 执行 ] 。 · 将执行转换，并显示转 换结果对话框。 * 在转换对话框中存在下 述 3 种状态。 正常 : 转换正常结束。 警告 : 转换虽然完成， 但是 存在一部分不正 确的数据， 因此设定了 DGS 的标准 值。 请在 DGS 导入后，确认该…
程序手册
13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-19 Page 13-101
n
贴装点坐标测量例
▲
:
识别点
●
:
贴装点
○
:
在
<Set Offset>
画面上选择的贴装点
请测量箭头的距离后输入
‘
坐标位置偏移
’
，以便使
‘
基板左下坐标基准
(
测量值
)’
的值转为测量值。
测量从基板左下起到贴装点中心为止的
X
方向、
Y
方向的距离。
程序手册
13.5 SCAP (Special Convert A Panasert)
Page 13-102 EJS9AC-MB-13P-19

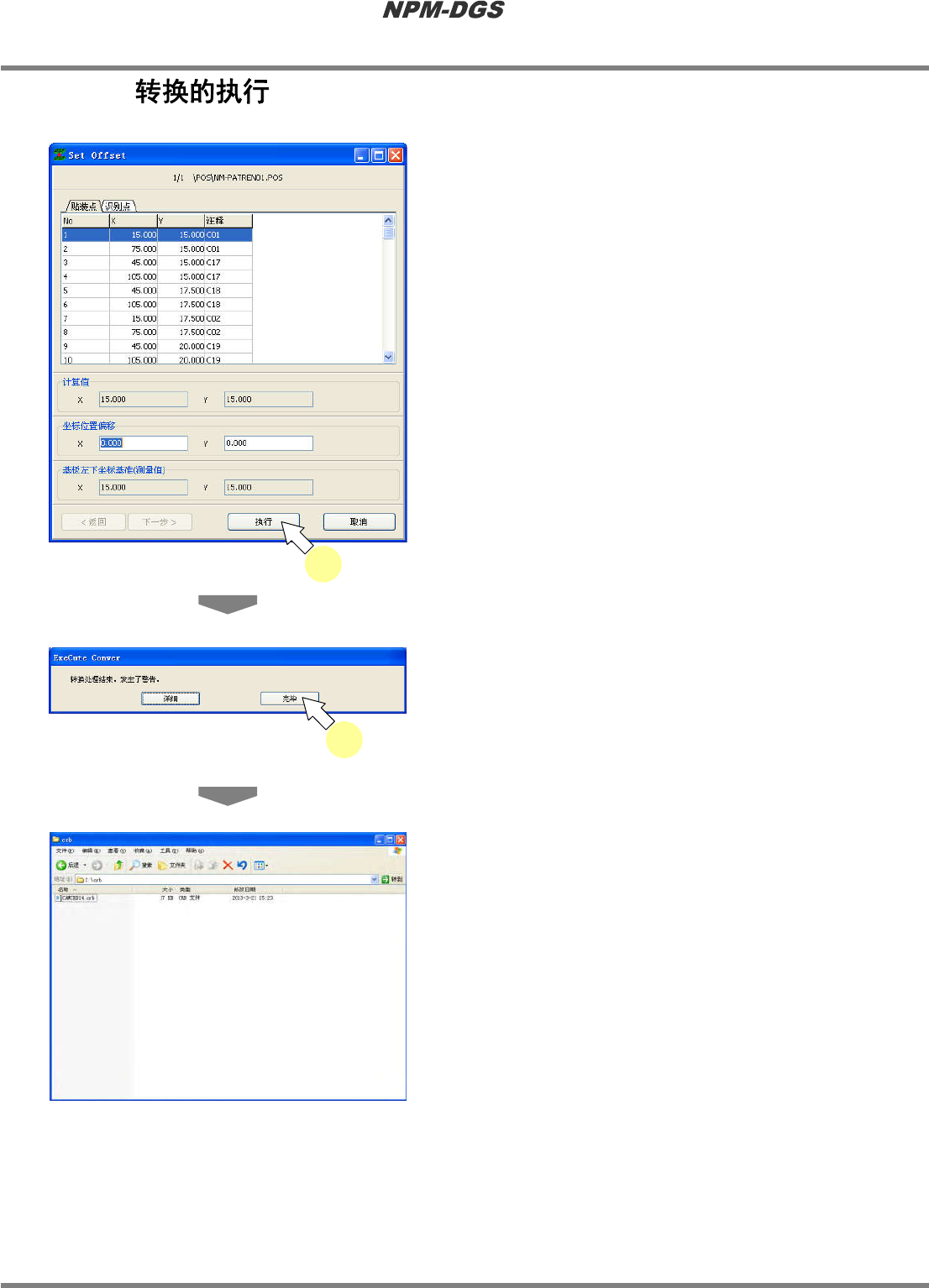

13.5.10
1
设定偏移值后，点击
[
执行
]
。
·
将执行转换，并显示转换结果对话框。
*
在转换对话框中存在下述
3
种状态。
正常
:
转换正常结束。
警告
:
转换虽然完成，但是存在一部分不正
确的数据，因此设定了
DGS
的标准
值。
请在
DGS
导入后，确认该数据。
错误
:
发生了异常，因此转换中断。
2
在转换结果对话框上点击
[
完毕
]
。
·
将向以输出文件所设定的路径输出转换后的文
件。
Howto130408S-02C00
2
Howto130408S-03C00
Howto130408S-01C01
1
程序手册
13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-19 Page 13-103
n

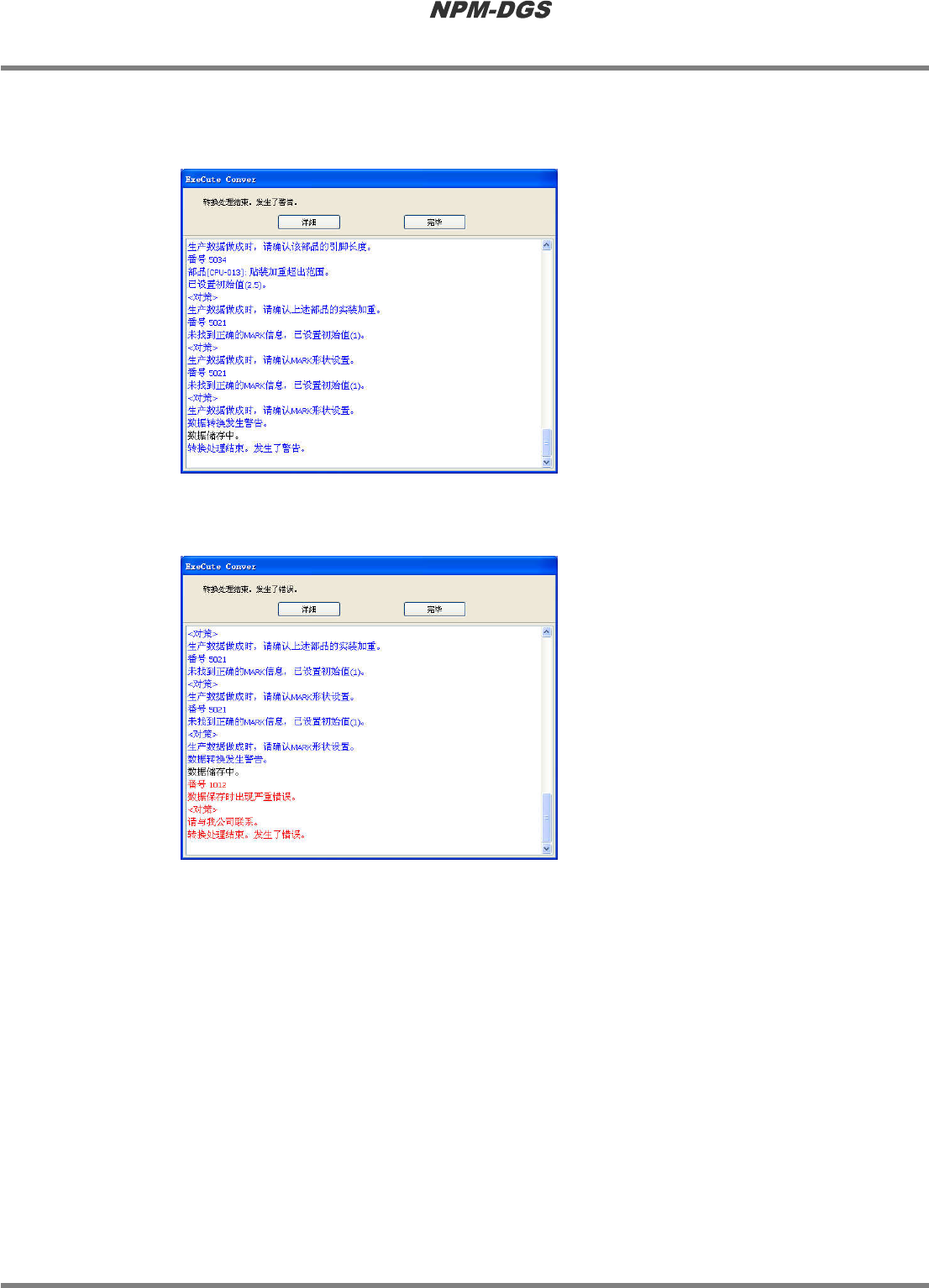

转换结束时的详细画面示例
n
转换时的警告
n
转换时的错误
*
不会以文件方式保存转换结果的警告或错误信息。
请复制画面内的文本后使用。
Howto130408S-04C00
Howto130408S-05C00
