程序手册 13.11 试作基板数据的生成 Page 13-124 EJS9AC-MB-13P-19 4 选择格式定义源的样品文件。 5 点击 [ 打开 ] 。 6 当属于 Matrix 数据时， 从格式选择下拉 菜单中选择格式设定。 · Matrix 数据可注册 5 个格式定义。 7 点击 [ 格式定义 ] 。 * 将打开各数据的格式定 义画面。各数据的定义 步骤，请参照下一页之 后的以下章节 : ■ Matrix 格式的定义画面 ■ …
程序手册
13.11
试作基板数据的生成
EJS9AC-MB-13P-19 Page 13-123
13.11.3
将编制的
Matrix
文件、原始
CAD
文件、未实装元件文件指定到试作基板生成工具上后，设定读取
的行。

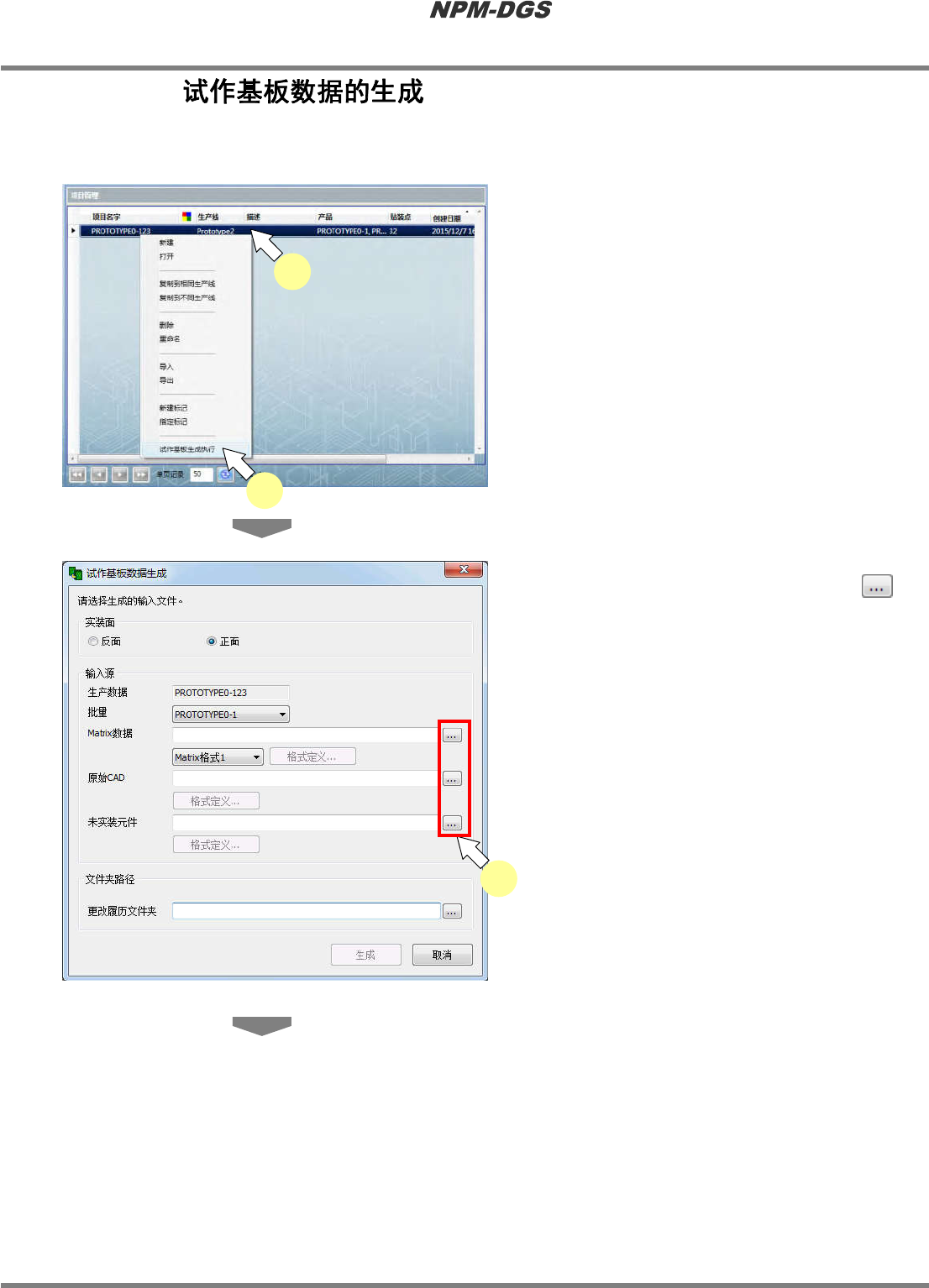

1
从项目管理或
PPD
管理员中选择项
目。
2
选择右击菜单的
[
试作基板生成执行
]
。
3
点击想要对数据格式进行定义的
按钮。
·
显示出
<
打开
>
画面。
Howto131106S-02C00
3
Howto131106S-01C00
1
2
程序手册
13.11
试作基板数据的生成
Page 13-124 EJS9AC-MB-13P-19

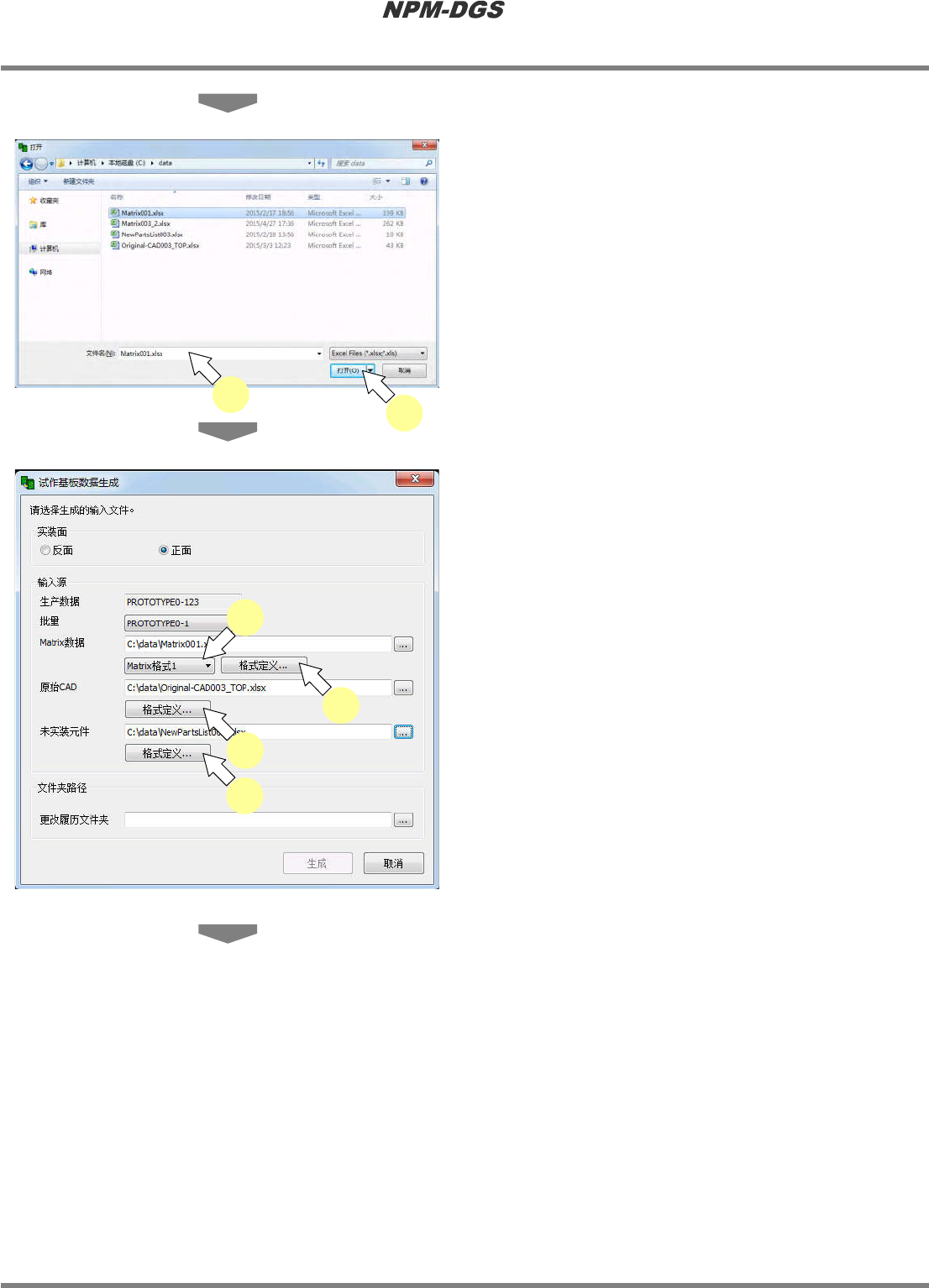

4
选择格式定义源的样品文件。
5
点击
[
打开
]
。
6
当属于
Matrix
数据时，从格式选择下拉
菜单中选择格式设定。
·
Matrix
数据可注册
5
个格式定义。
7
点击
[
格式定义
]
。
*
将打开各数据的格式定义画面。各数据的定义
步骤，请参照下一页之后的以下章节
:
■
Matrix
格式的定义画面
■
原始
CAD
格式的定义画面
■
未实装元件格式的定义画面
Howto131106S-04C00
6
7
7
7
Howto131106S-03C00
4
5
程序手册
13.11
试作基板数据的生成
EJS9AC-MB-13P-19 Page 13-125

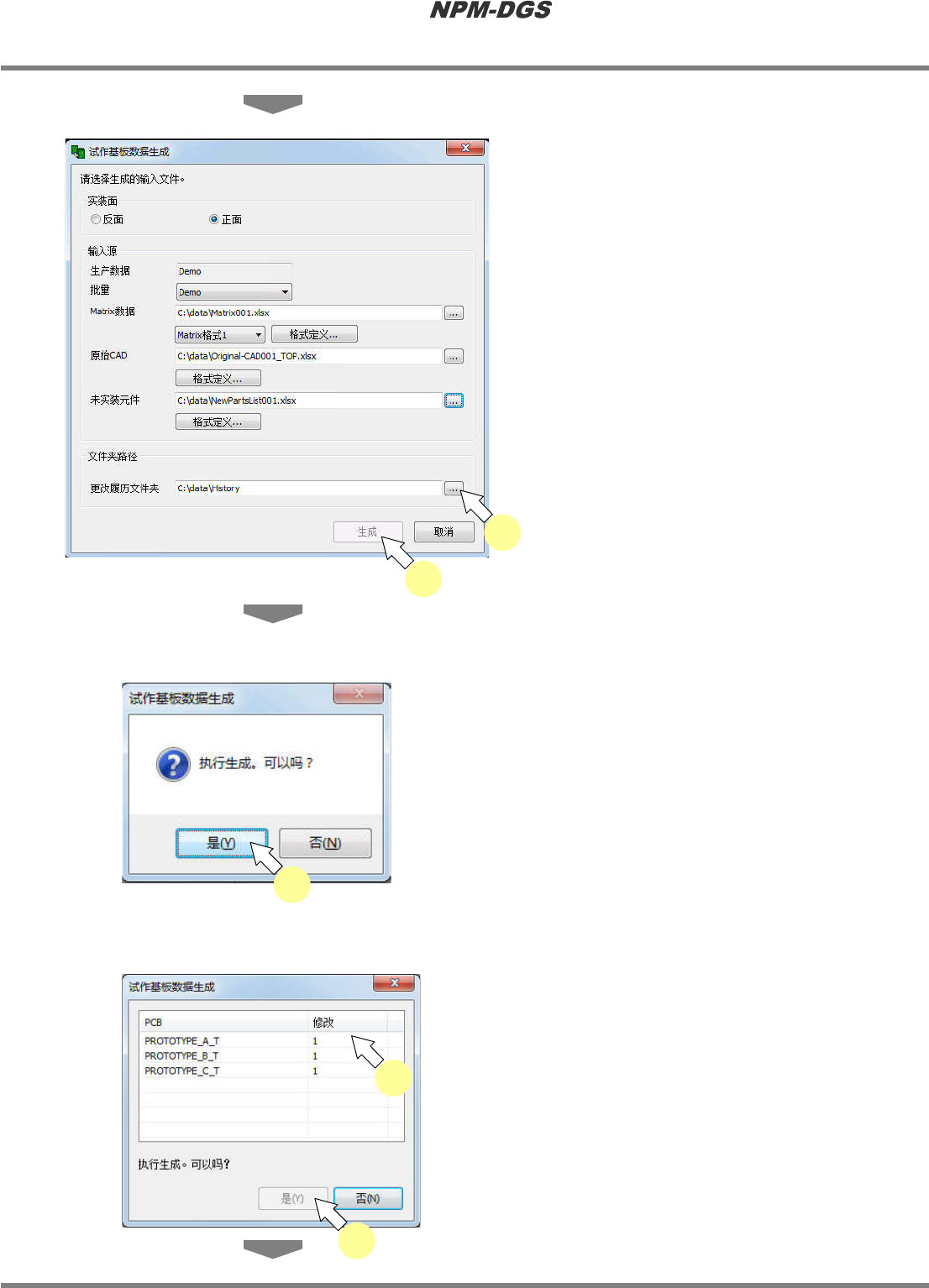

8
指定更改履历文件夹。
9
点击
[
生成
]
。
·
将根据生成源数据显示之后的确认画面。
n
属于数据编制项目时
10
点击
[
是
]
。
n
属于
PPD
生产数据时
11
输入修改内容。
12
点击
[
是
]
。
Howto131107S-03C0
8
9
Howto131107S-05C00
12
11
Howto131107S-04
C00
10
