程序手册 13.11 试作基板数据的生成 Page 13-132 EJS9AC-MB-13P-19 n 原始 CAD 格式的定义画面 在试作基板数据的生成画面下， 按下原始 CAD 的 [ 格式定义 ...] 按钮， 将在显示原始 CAD 格式定义 画面的同时，启动对象 原始 CAD 的 Excel 。 同时启动的原始 CAD 数据的 Excel 项目 说明 ‘ CAD 纪录行’ 输入对 CAD 纪录数据加以定义的打头行的编号。 ‘参考…
程序手册
13.11
试作基板数据的生成
EJS9AC-MB-13P-19 Page 13-131
n
按钮
按钮
项目
说明
[
＜
] '
批量页眉行
'
从显示的
Excel
中选择各项目的单元格后按下按钮，即
可将选择中的单元格的行编号设定进项目。
'
项目页眉行
'
'
批量字段名
'
从显示的
Excel
中选择各项目的单元格后按下按钮，即
可将选择中的单元格的字符串设定进项目。
'
项目号字段名
'
'
参考号字段名
'
'
面字段名
'
'
元件名字段名
'
'
供应商字段名
'
'
厂家元件名字段名
'
'
构成信息字段名
'
'
注释字段名
'
[
确定
]
-
应用所输入的内容。
[
取消
]
-
取消所输入的内容。
程序手册
13.11
试作基板数据的生成
Page 13-132 EJS9AC-MB-13P-19
n

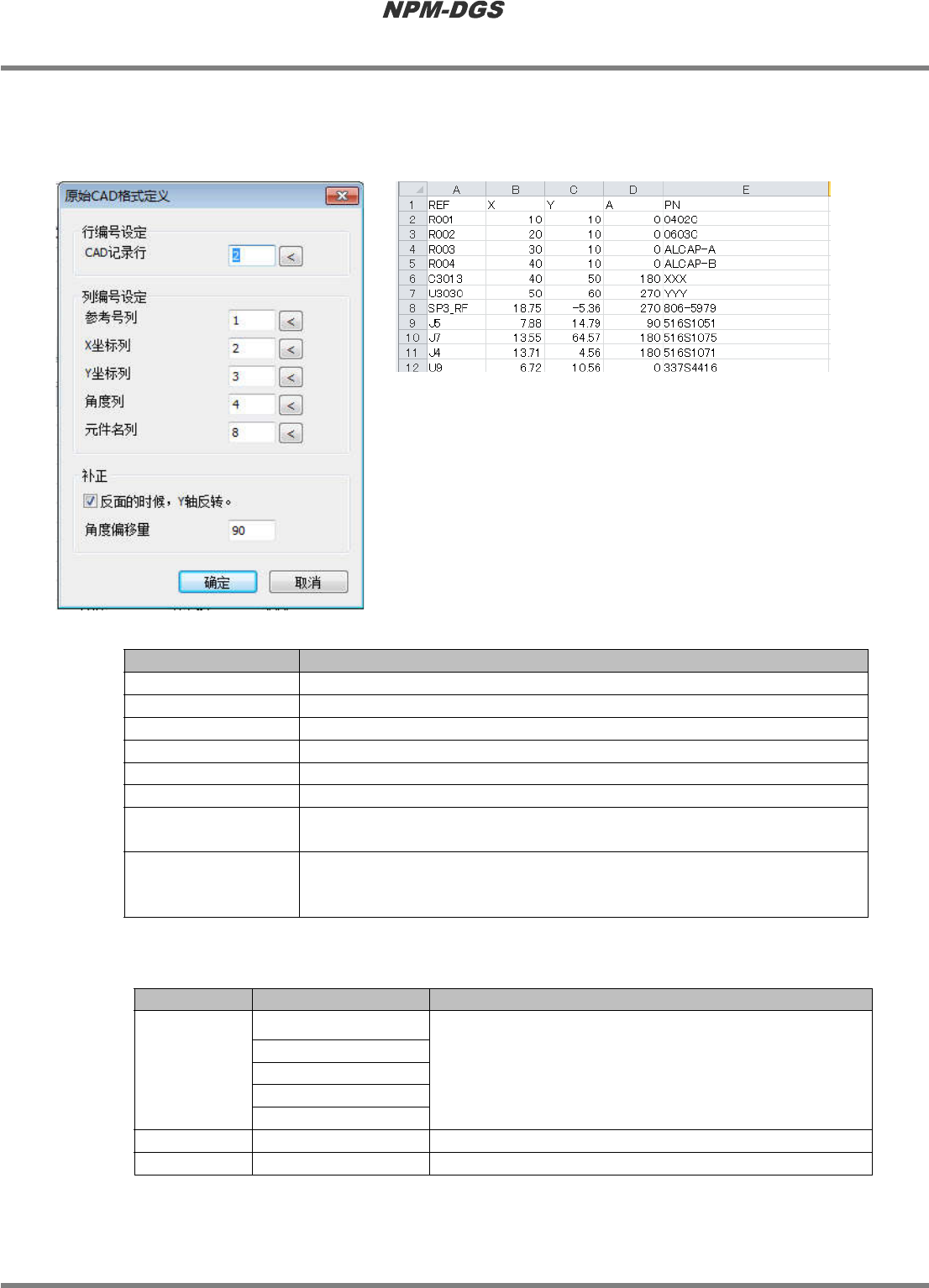

原始
CAD
格式的定义画面
在试作基板数据的生成画面下，按下原始
CAD
的
[
格式定义
...]
按钮，将在显示原始
CAD
格式定义
画面的同时，启动对象原始
CAD
的
Excel
。
同时启动的原始
CAD
数据的
Excel
项目
说明
‘
CAD
纪录行’
输入对
CAD
纪录数据加以定义的打头行的编号。
‘参考号列’
输入定义了参考号的列的列编号。
‘
X
坐标列’
输入定义了
X
坐标的列的列编号。
‘
Y
坐标列’
输入定义了
Y
坐标的列的列编号。
‘角度列’
输入定义了角度的列的列编号。
‘元件名列’
输入定义了元件名称的列的列编号。
‘反面的时候，
Y
轴反
转。’
指定背面时、读取原始
CAD
时，指定是否对
X
坐标执行
Y
轴反转
(
符号反转
)
。
(
初期设定
:
勾选
)
‘角度偏移量’
在读取原始
CAD
时，在
-180
～
180
的范围内输入加算到实装角度上的角度
偏移量。请设定角度偏移量，以便使原始
CAD
文件的角度与
DGS
的坐标系
统相符。
(
初期设定
: 90)
n
按钮
按钮
项目
说明
[
＜
]
‘
CAD
纪录行’
从显示的
Excel
中选择各项目的单元格后按下按钮，即
可将选择中的单元格的列编号设定进项目。
‘参考号列’
‘
X
坐标列’
‘
Y
坐标列’
‘角度列’
[
确定
]
- 应用所输入的内容。
[
取消
]
-
取消所输入的内容。
HowTo131106S-06J00
HowTo131106S
程序手册
13.11
试作基板数据的生成
EJS9AC-MB-13P-19 Page 13-133
n

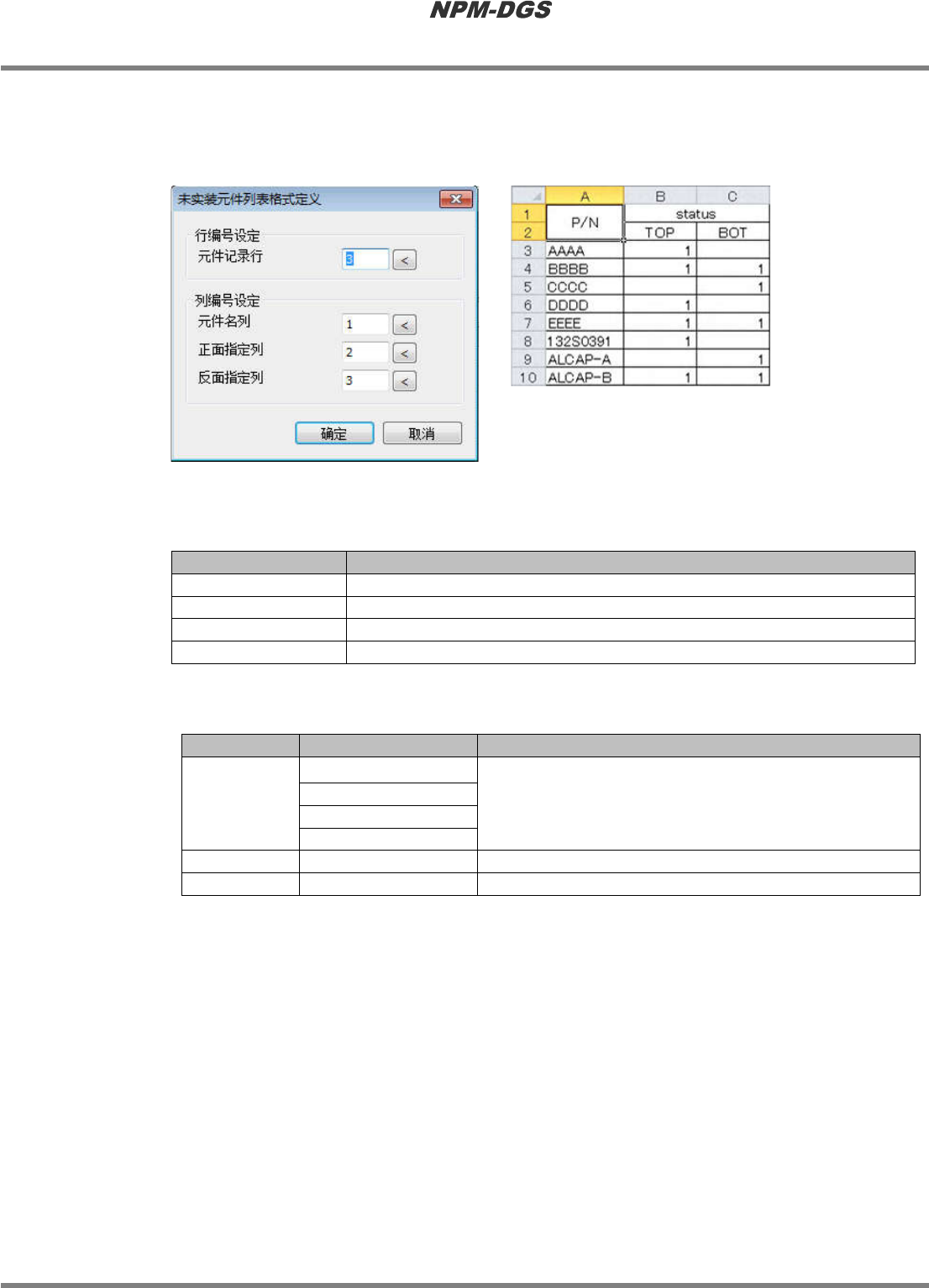

未实装元件格式的定义画面
在试作基板数据的生成画面下，按未实装元件的
[
格式定义
...]
按钮，将在显示未实装元件格式的定
义画面的同时，启动对象未实装元件的
Excel
。
根据
Matrix
数据文件，转换到未实装元件列表中的元件
时，这个元件将作为第一次实装的元件而输出到更改履
历文件。在每个正面
(TOP)
、反面
(BOT)
上标注
1
的元件
即为对象。
无需向更改履历文件输出信息时，无需本设定。
n
设定项目
项目
说明
‘元件纪录行’
在未实装元件文件下，输入定义了元件纪录数据的打头行的行编号。
‘元件名列’
在未实装元件文件下，输入定义了元件名的列的列编号。
‘正面指定列’
在未实装元件文件下，输入定义了正面的列的列编号。
‘反面指定列’
在未实装元件文件下，输入定义了反面的列的列编号。
n
按钮
按钮
项目
说明
[
＜
]
‘元件纪录行’
从显示的
Excel
中选择各项目的单元格后按下按钮，即可
将选择中的单元格的列编号设定进各项目。
‘元件名列’
‘正面指定列’
‘反面指定列’
[
确定
]
-
应用所输入的内容。
[
取消
]
-
取消所输入的内容。
