程序手册
13.11
试作基板数据的生成
EJS9AC-MB-13P-19 Page 13-133
n
未实装元件格式的定义画面
在试作基板数据的生成画面下，按未实装元件的
[
格式定义
...]
按钮，将在显示未实装元件格式的定
义画面的同时，启动对象未实装元件的
Excel
。
根据
Matrix
数据文件，转换到未实装元件列表中的元件
时，这个元件将作为第一次实装的元件而输出到更改履
历文件。在每个正面
(TOP)
、反面
(BOT)
上标注
1
的元件
即为对象。
无需向更改履历文件输出信息时，无需本设定。
n
设定项目
项目
说明
‘元件纪录行’
在未实装元件文件下，输入定义了元件纪录数据的打头行的行编号。
‘元件名列’
在未实装元件文件下，输入定义了元件名的列的列编号。
‘正面指定列’
在未实装元件文件下，输入定义了正面的列的列编号。
‘反面指定列’
在未实装元件文件下，输入定义了反面的列的列编号。
n
按钮
按钮
项目
说明
[
＜
]
‘元件纪录行’
从显示的
Excel
中选择各项目的单元格后按下按钮，即可
将选择中的单元格的列编号设定进各项目。
‘元件名列’
‘正面指定列’
‘反面指定列’
[
确定
]
-
应用所输入的内容。
[
取消
]
-
取消所输入的内容。
HowTo131106S-07J00
HowTo131106S
程序手册
13.11
试作基板数据的生成
Page 13-134 EJS9AC-MB-13P-19
n
关于更改履历文件
这是记载了生成试作基板数据时的变更内容的文件。
(
在试作基板数据生成画面上，按下
[
生成
]
按钮即可生成。
(
按照每个批量生成。
))
n
文件名
ChangeHistory_YYYYMMDDhhmmss_LotName.csv
* YYYYMMDDhhmmss
表示文件的生成日期
(
年月日时分秒
)
。
* LotName
表示批量名。
n
保存文件夹名
在试作基板数据生成画面上更改履历文件夹下指定的文件夹。
n
文件格式
CSV
文件
(
以逗号隔开的文件
)
n
格式的规格
在打头上输出字段名、在第
2
行之后输出数据。
字段名 说明
No
输出连续编号(1～)。
Lot
输入追加的试作基板的批量名。
Side
输出正反判别(TOP/BOT)。
PD
输入参考编号。(属于未实装元件(没有实装实绩的元件)时，视为空白。)
Skip
属于跳过的参考编号时，将输出 1。
Parts Library
输出元件程序库的名称。(元件程序库名视为一个。）
Before Part
输出更改前的元件名。(属于未实装元件(没有实装实绩的元件)时，以及追加了
实装点时，视为空白。)
After Part
输出更改后的元件名。(删除实装点时，视为空白。)
X
输出更改后的 X 坐标(单位: mm)。
Y
输出更改后的 Y 坐标(单位: mm)。
A
输出更改后的实装坐标(单位：°)。
Vendor
输出更改后的制造商名。
New Part
属于未实装元件(没有实装实绩的元件)时，输出 1(在其他情形下为空白)。(属于
定义为未实装元件文件的元件名时，输出 1。)
Undefined Part
输入未定义元件时，输出 1(在其他情形下为空白）。
Add Mount Point
追加了实装点时，输出 1(在其他情形下为空白）。
Delete Mount
Point
删除了实装点时，输出 1(在其他情形下为空白）。
DGS User
输出在 DGS 注册的用户名。
例
)
程序手册
13.11
插入机数据的编制
EJS9AC-MB-13P-19 Page 13-135
n
关于
Matrix
数据检验
当勾选了
Matrix
格式定义画面的“数据检验”复选框时，如果在
Matrix
数据文件中的相同面上存
在相同元件，那么如果“供应商”、“厂家元件名”、“构成信息”、“注释”中的某一项发生不
同时，将显示数据检验错误。
l
在更改履历文件夹中，将以
csv
形式输出
Matrix
数据检验错误的内容。
n

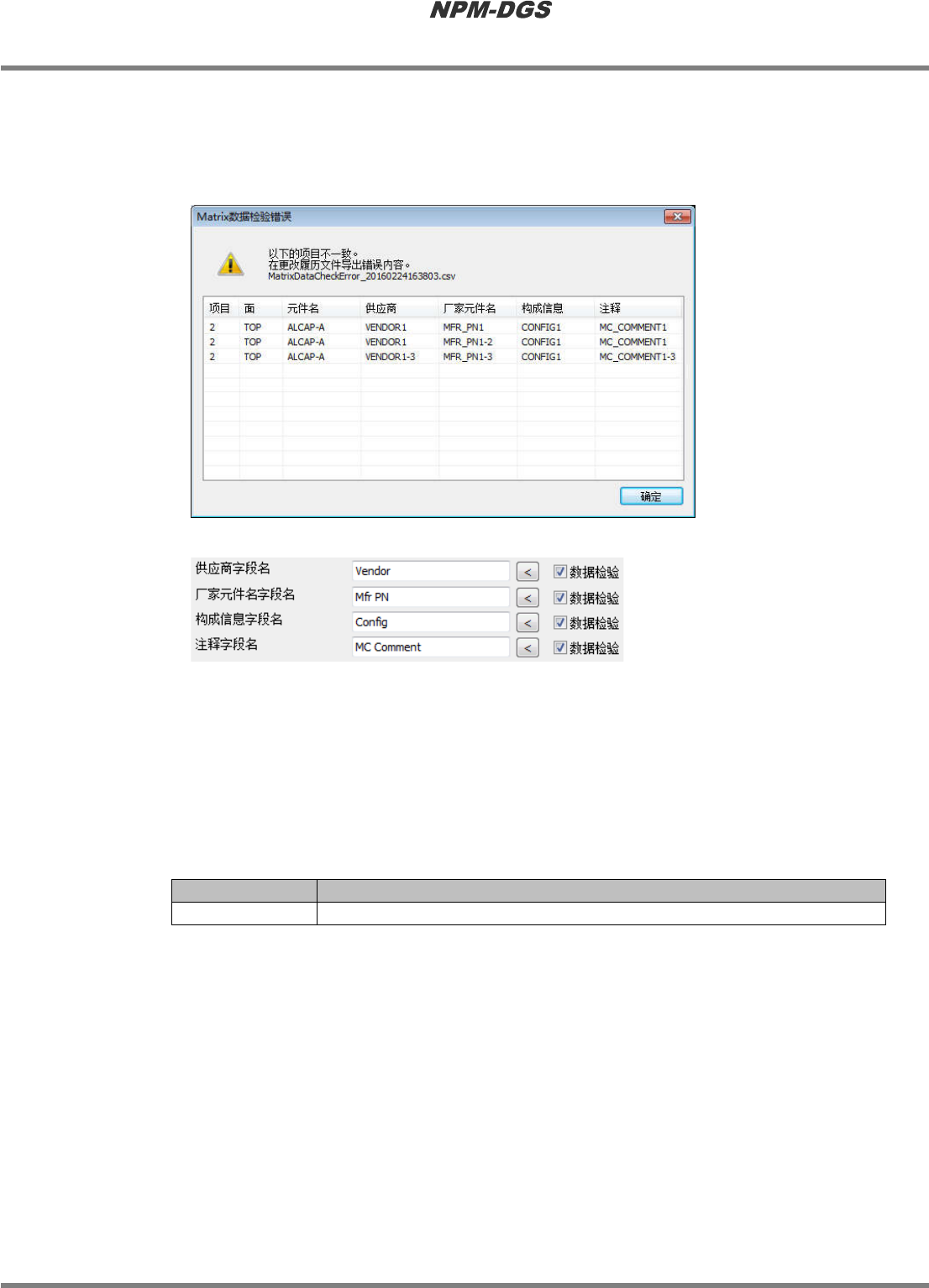

数据检验错误文件的输出示例
项目
,
面
,
元件名
,
页眉
,
厂家元件名
,
构成信息
,
注释
2,TOP,ALCAP-A,VENDOR1,MFR_PN1,CONFIG1,MC_COMMENT1
2.1,TOP,ALCAP-A,VENDOR1-2,MFR_PN1-2,CONFIG1-2,MC_COMMENT1-2
2.2,TOP,ALCAP-A,VENDOR1-3,MFR_PN1-3,CONFIG1-3,MC_COMMENT1-3
n
按钮
按钮
说明
[
确定
]
继续试作基板的生成操作。符合数据检验的元件将被追加到基板上。
HowTo131108S-01J00
HowTo131108S-02J00
