程序手册 4.5 点胶吸嘴库编辑器 EJS9AC-MB-04P-21 Page 4-79 4.5.1 对点胶喷嘴数据的详细内容进行说明 。 n 点胶喷嘴数据设定项目 项目 说明 ‘ 吸嘴编号 ’ 喷嘴编号。标准喷嘴不能进行编辑。 ‘ 吸嘴名 ’ 显示喷嘴名称。 ‘ 源数据 ’ 通过复制制作的数据的复制源名称。 ‘ 吸嘴形状区块 ’ 根据点胶点数进行的分类。有 1 点点胶、 2 点点胶、 4 点点胶。 ‘ 吸嘴孔的直径 ’ 喷嘴孔的直径。…
程序手册
4.5
点胶吸嘴库编辑器
Page 4-78 EJS9AC-MB-04P-21
n

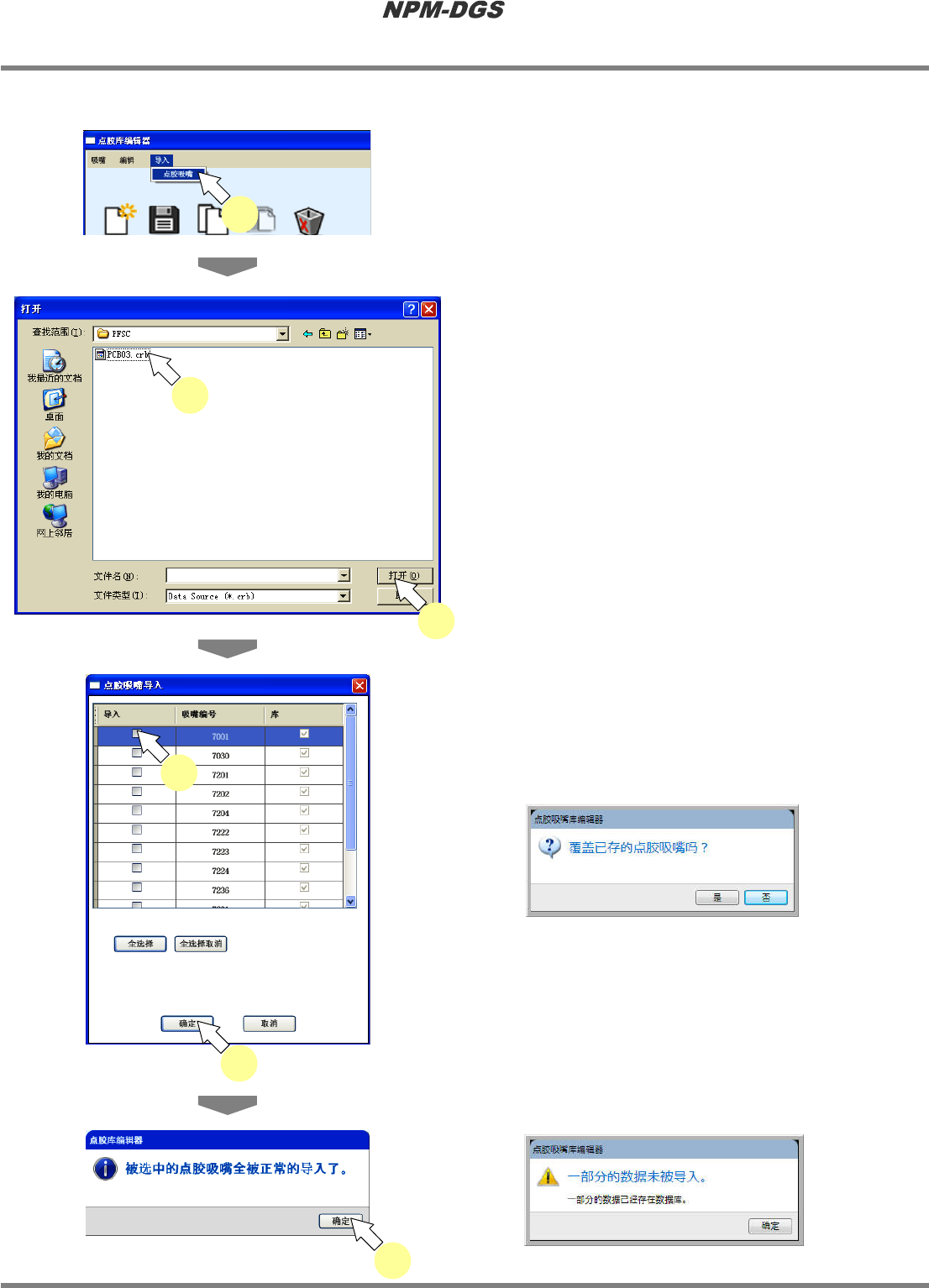

导入点胶喷嘴数据
1
选择菜单栏的
[
导入
]
®
[
点胶吸嘴
]
。
·
将会显示
<
打开
>
画面。
2
选择要导入的生产数据。
3
点击
[
打开
]
。
·
将会显示生产数据中所使用的点胶喷嘴头。
4
选择要导入的喷嘴。
5
点击
[
确定
]
。
*
如果已有同一名称的喷嘴，将会显示问是否重
写的确认信息。
6
点击
[
确定
]
。
·
导入的喷嘴将被添加在喷嘴一览的最下行。
*
当存在没有执行覆盖的点胶喷嘴时，将显示以
下的信息。
Factory040700S-04 C00
1
Factory040700S-06 C00
4
5
Factory040700S-07 C00
6
Factory040700S-09C00
Factory040700S-10C00
Factory040700S-05 C00
2
3
程序手册
4.5
点胶吸嘴库编辑器
EJS9AC-MB-04P-21 Page 4-79
4.5.1
对点胶喷嘴数据的详细内容进行说明。
n
点胶喷嘴数据设定项目
项目
说明
‘
吸嘴编号
’
喷嘴编号。标准喷嘴不能进行编辑。
‘
吸嘴名
’
显示喷嘴名称。
‘
源数据
’
通过复制制作的数据的复制源名称。
‘
吸嘴形状区块
’
根据点胶点数进行的分类。有
1
点点胶、
2
点点胶、
4
点点胶。
‘
吸嘴孔的直径
’
喷嘴孔的直径。可按照客户需要的点胶直径进行选择。
‘
吸嘴孔的间隔
X’
有多个喷嘴孔时的喷嘴配置距离
X
方向。
‘
吸嘴孔的间隔
Y’
有多个喷嘴孔时的喷嘴配置距离
Y
方向。
‘
止动器类型
’
止动器的类型。
‘
止动器的长度间隔
’
止动器横向的配置距离。
‘
止动器的宽度间隔
’
止动器纵向的配置距离。
‘
止动器直径
’
止动器的直径。
‘
吸嘴底座长度
’
喷嘴支座的横向长度。
‘
吸嘴底座宽度
’
喷嘴支座的纵向长度。
‘
中心计测
’
选择是否计测喷嘴的中心。
*
点胶喷嘴概要示例
Factory040701S-01C01
支座
喷嘴孔
止动器
止动器横向间隔
喷嘴支座宽
止动器直径
喷嘴孔直径
程序手册
4.5
点胶吸嘴库编辑器
Page 4-80 EJS9AC-MB-04P-21
n
变更点胶吸嘴数据
1
点击需要变更项目的工作格来变更数
据。
*
如果变更标准点胶吸嘴的数据，所变更的工作
格的背景颜色会发生变化。
通过创建而追加的点胶吸嘴，背景颜色不会发
生变化。
2
选择菜单栏的
[
吸嘴
]
®
[
保存
]
。
Factory040701S-02C00
2
1
