程序手册
4.9
引脚夹具库编辑器
EJS9AC-MB-04P-21 Page 4-99

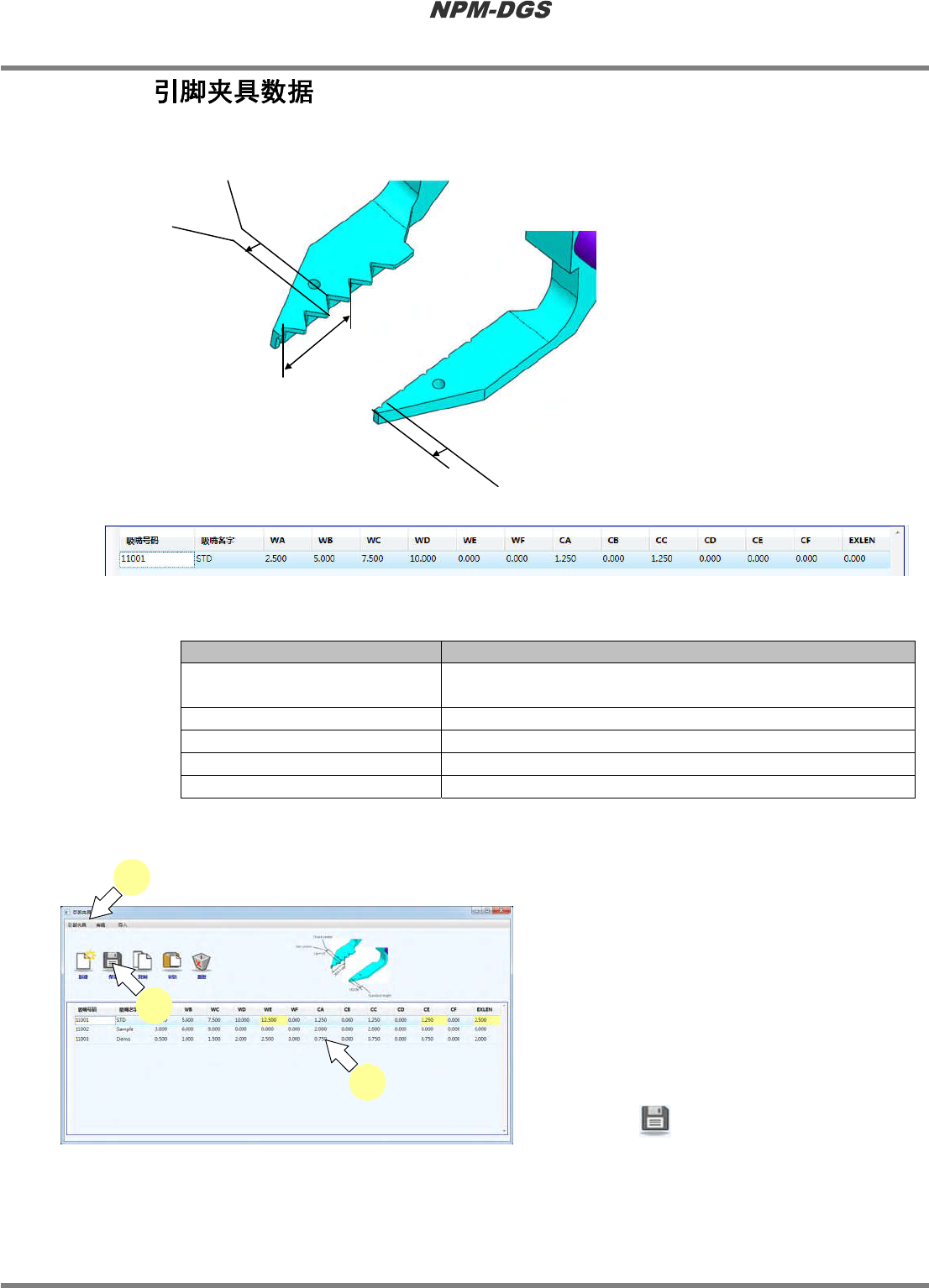

4.9.3
在这里对引脚夹具数据的详细内容进行说明。
n
引脚夹具数据的设定项目
项目
说明
‘
吸嘴号码
’
吸嘴号码。
・在
11001
～
11999
的范围内进行设定。
‘
吸嘴名字
’
表示引脚夹具的名称。
‘WA
～
WF’
表示可插入的引脚间隔。可设定
6
个种类。
‘CA
～
CF’
表示元件夹具位置的补偿值。可设定
6
个种类。
‘EXLEN’
当与标准夹具的卡爪长度不同时，显示延展长度。
n
引脚夹具数据的变更
1
点击需要变更项目的单元格后，变更数
据。
*
如果变更标准引脚夹具的数据，变更的单元格
背景将发生变化。
新建追加了引脚夹具时，背景颜色将不发生变
化。
2
点击菜单栏的
[
引脚夹具
] →[
保存
]
，或
者点击
。
EXLEN
Chuck center
Part center
CA～CF
Standard length
WA～WF
Factor
y
041100S-06C00
Factory041100S-07C00
1
2
2
程序手册
4.9
引脚夹具库编辑器
Page 4-100 EJS9AC-MB-04P-21
4.9.4
1
选择菜单栏的
[
引脚夹具
] →[
新建
]
。
2
输入引脚夹具的详细内容。
*
必须设定的详细内容，由本公司连同引脚夹具
一同提供。请将记述内容输入到追加行的数据
中。
3
选择菜单栏的
[
引脚夹具
] →[
保存
]
。
Factor
y
041100S-09C00
2
3
Factory041100S-08C00
1
程序手册
4.9
引脚夹具库编辑器
EJS9AC-MB-04P-21 Page 4-101

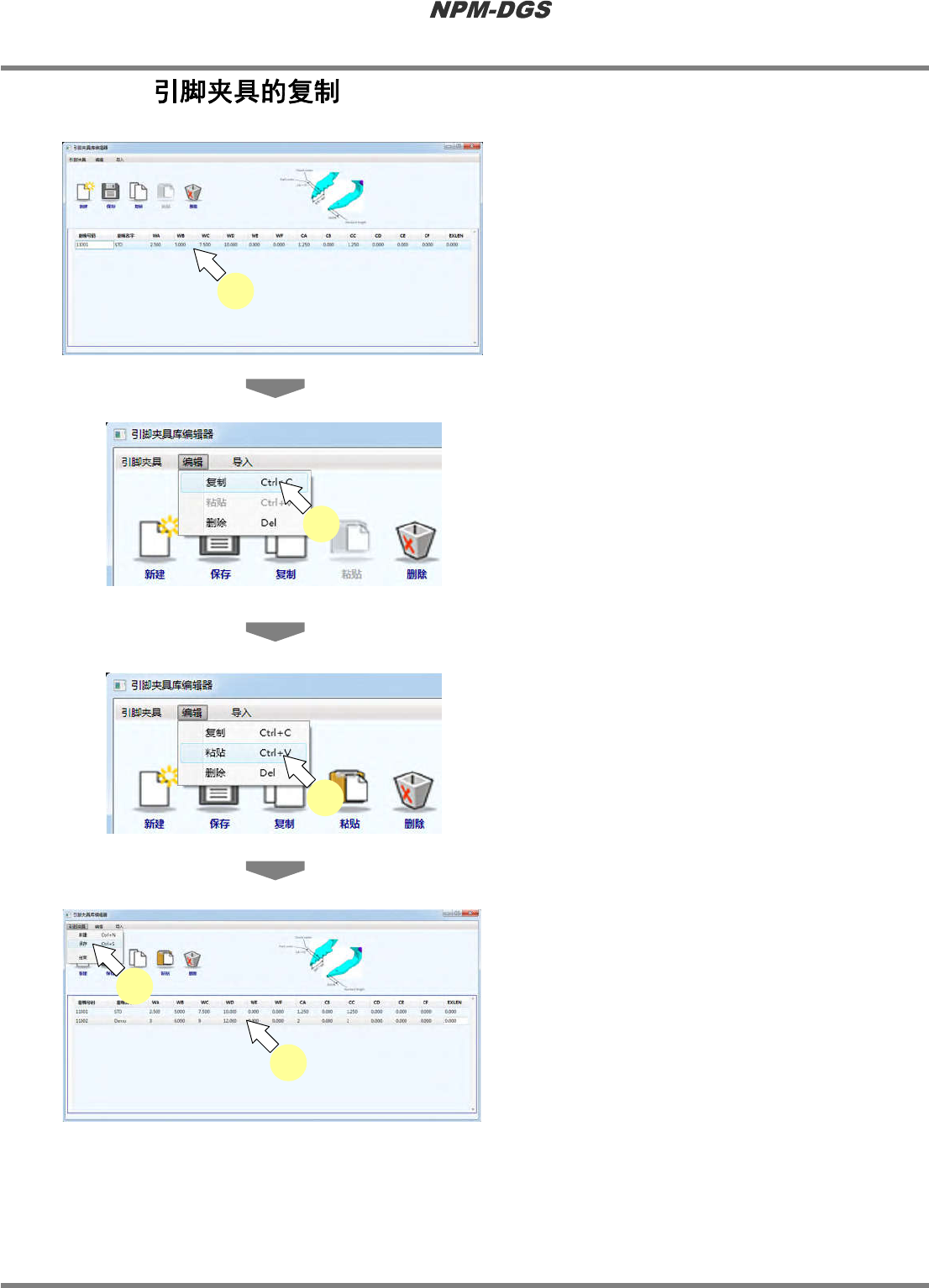

4.9.5
1
选择需要复制的引脚夹具。
2
选择菜单栏的
[
编缉
]→[
复制
]
。
3
选择菜单栏的
[
编缉
]→[
粘贴
]
。
4
输入引脚夹具的详细内容。
5
选择菜单栏的
[
引脚夹具
] →[
保存
]
。
Factory041100S-10C00
1
Factory041100S-11C00
2
Factory041100S-12C00
3
Factory041100S-13C00
4
5
