程序手册 4.10 旋转吸嘴库编辑器 Page 4-108 EJS9AC-MB-04P-21 n 旋转吸嘴数据的变更 1 点击需要变更项目的单元格后， 变更数 据。 · 如果变更标准旋转吸嘴 数据，变更的单元格背 景将发生变化。新建追 加了旋转吸嘴时，背景 颜色将不发生变化。 2 点击菜单栏的 [ 旋转吸嘴 ] → [ 保存 ] ，或 者点击 。 Factory041200S-07C00 1 2 2
程序手册
4.10
旋转吸嘴库编辑器
EJS9AC-MB-04P-21 Page 4-107

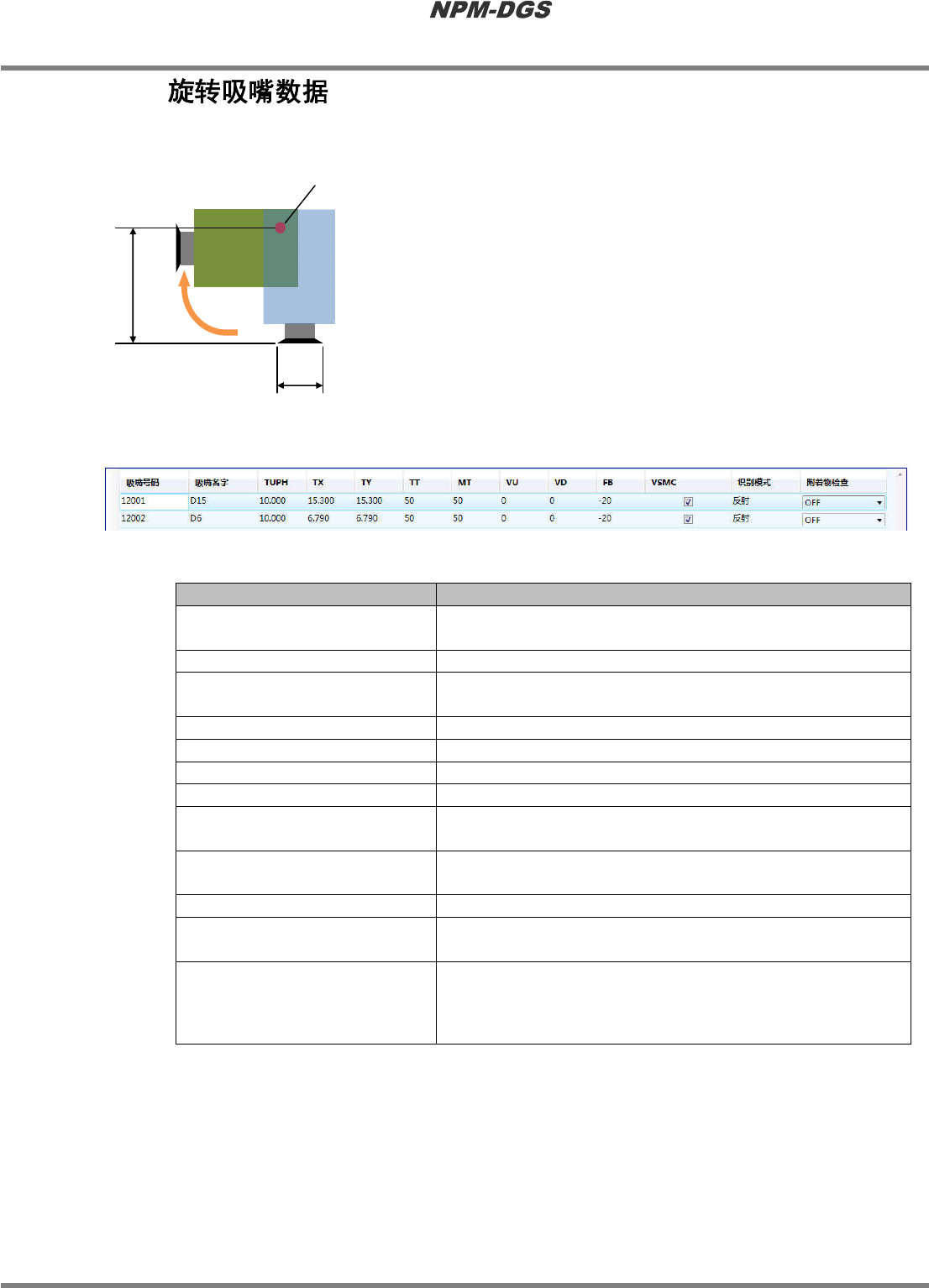

4.10.3
在这里对旋转吸嘴数据的详细内容进行说明。
n
旋转吸嘴数据的设定项目
项目
说明
‘
吸嘴号码
’
吸嘴号码。
・在
12001
～
12999
的范围内进行设定。
‘
吸嘴名字
’
显示旋转吸嘴的名称。
‘TUPH’
吸附元件之际的吸嘴高度。通过从最大吸嘴高度中减去元件高度
进行计算。
‘TX’
显示吸嘴尖端的
X
方向
(
水平
)
的大小。
‘TY’
显示吸嘴尖端的
Y
方向
(
垂直
)
的大小。
'TT'
显示在吸附时贴装头下降的时间。
'MT'
显示在贴装时贴装头下降的时间。
'VU'
显示贴装头在吸附元件时，完成下降之后从前方转为真空
ON
的时间。
'VD'
显示在贴装时，贴装头完成下降之后从前方开始真空破坏的时
间。
'FB'
设定用于检测吸嘴堵塞的阈值。
'
识别模式
'
显示这个吸嘴可应对的识别模式。设备从多种显示中自动判断后
显示相应的模式。
'
附着物检测
'
设定是否进行附着物检测。
• [
自动
]
• [ON]
• [OFF]
TUPH
TX / TY
Swing center
Factory041200S-06C00
程序手册
4.10
旋转吸嘴库编辑器
Page 4-108 EJS9AC-MB-04P-21

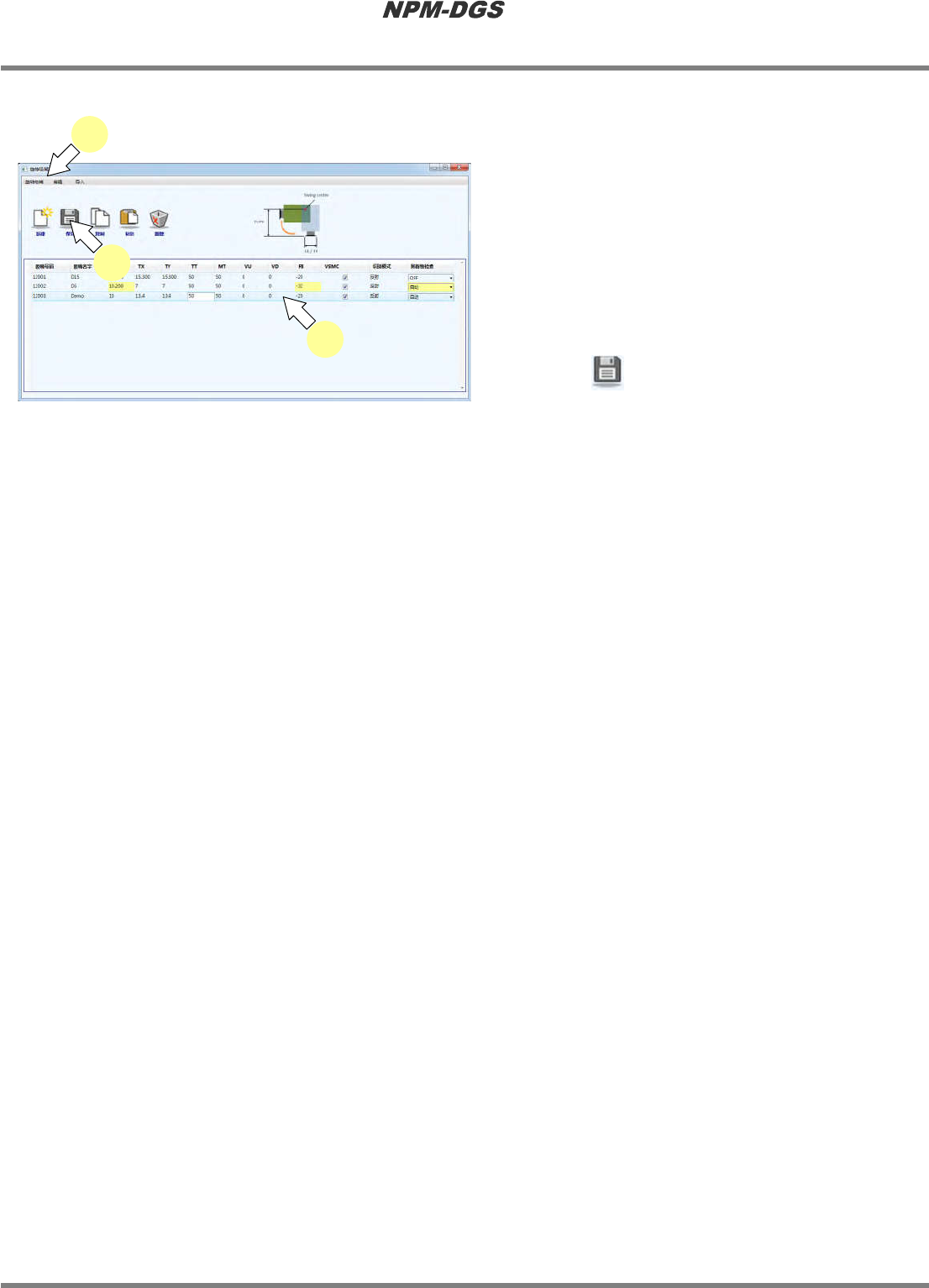

n
旋转吸嘴数据的变更
1
点击需要变更项目的单元格后，变更数
据。
·
如果变更标准旋转吸嘴数据，变更的单元格背
景将发生变化。新建追加了旋转吸嘴时，背景
颜色将不发生变化。
2
点击菜单栏的
[
旋转吸嘴
] →[
保存
]
，或
者点击
。
Factory041200S-07C00
1
2
2
程序手册
4.10
旋转吸嘴库编辑器
EJS9AC-MB-04P-21 Page 4-109
4.10.4
1
选择菜单栏的
[
旋转吸嘴
] →[
新建
]
。
2
输入旋转吸嘴的详细内容。
*
必须设定的详细内容，由本公司连同旋转吸嘴
一同提供。请将记述内容输入到追加行的数据
中。
3
选择菜单栏的
[
旋转吸嘴
] →[
保存
]
。
Factory041200S-09C00
2
3
Factory041200S-08C00
1
