程序手册 5.1 概要 Page 5-16 EJS9AC-MB-05P-20 5.1.11 n 关于导入 存在三种导入 : CAD/BOM 文件、生产数据、 PCB 文件的导入。 导入 详细 CAD/BOM 文件 ‘5.3 CAD/BOM 文件的导入 ’ 生产数据 ‘5.6 生产数据的 PCB 导入 ’ PCB 文件 说明参见下述记载。 n PCB 导入的实施 当在 PCB 文件中包含元件数据时，将会连同元件 数据一 同导入。 1 选择…
程序手册
5.1
概要
EJS9AC-MB-05P-20 Page 5-15
5.1.10 PCB
变更登录的
PCB
名称。

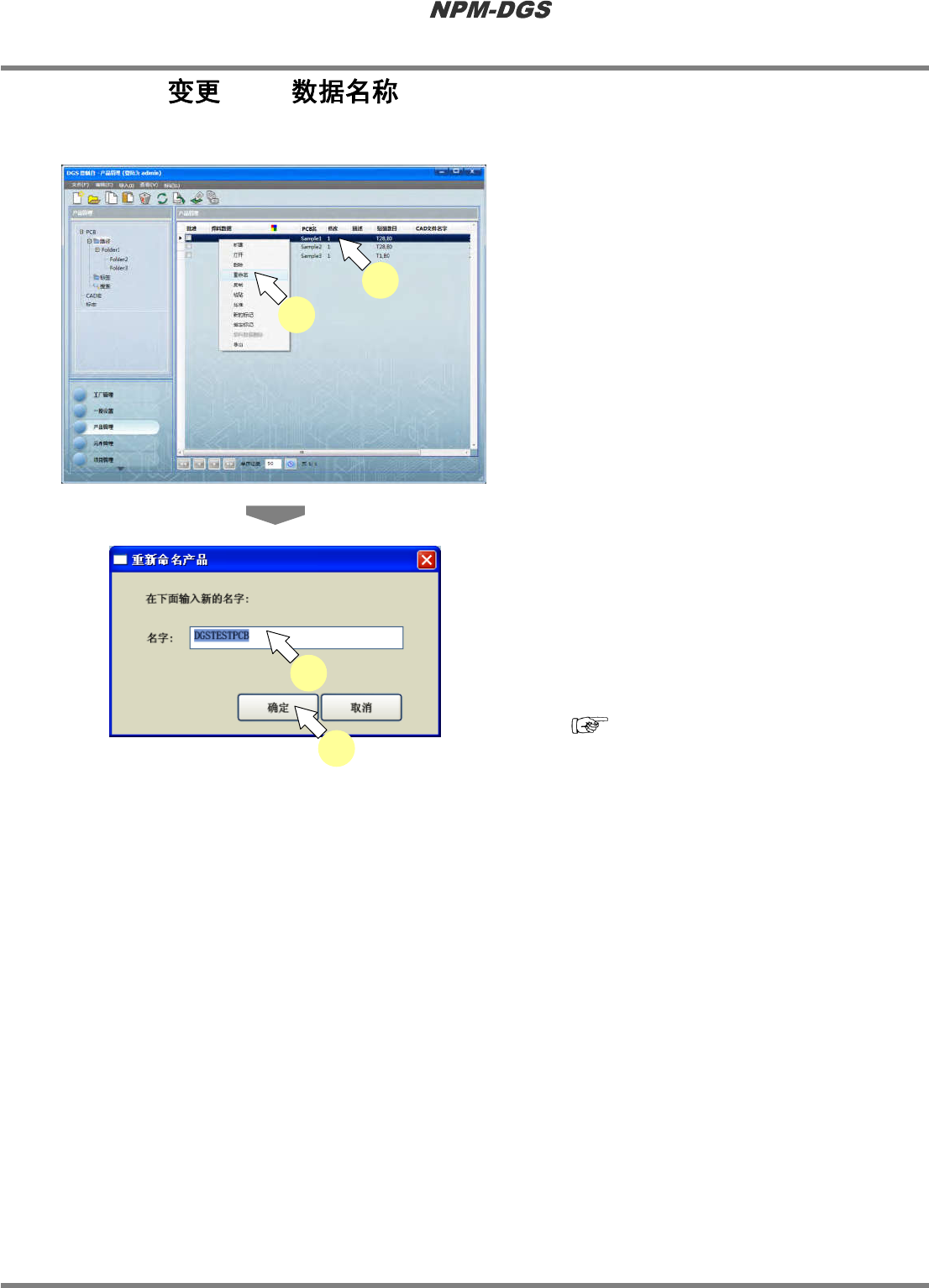

1
从
PCB
一览中选择需要变更名称的
PCB
。
2
选择菜单栏的
[
编辑
]
®
[
重命名
]
，或者
在右击菜单中选择
[
重命名
]
。
·
显示出
<
重新命名产品
>
画面。
3
输入新的名称。
*
不能使用下述文字。
% , ” ’
空白
\ : ; / . < > ? *
|
全角文字
*
PCB
名称可输入环境设定批量名的最大字符数
的设定值。
( ‘3.2.3 DGS
设定
■生产数据设定
’)
4
点击
[
确定
]
。
Project050106S-01C06
1
2
Project050106S-02C00
3
4
程序手册
5.1
概要
Page 5-16 EJS9AC-MB-05P-20
5.1.11
n
关于导入
存在三种导入
: CAD/BOM
文件、生产数据、
PCB
文件的导入。
导入
详细
CAD/BOM
文件
‘5.3 CAD/BOM
文件的导入
’
生产数据
‘5.6
生产数据的
PCB
导入
’
PCB
文件
说明参见下述记载。
n PCB
导入的实施
当在
PCB
文件中包含元件数据时，将会连同元件数据一同导入。

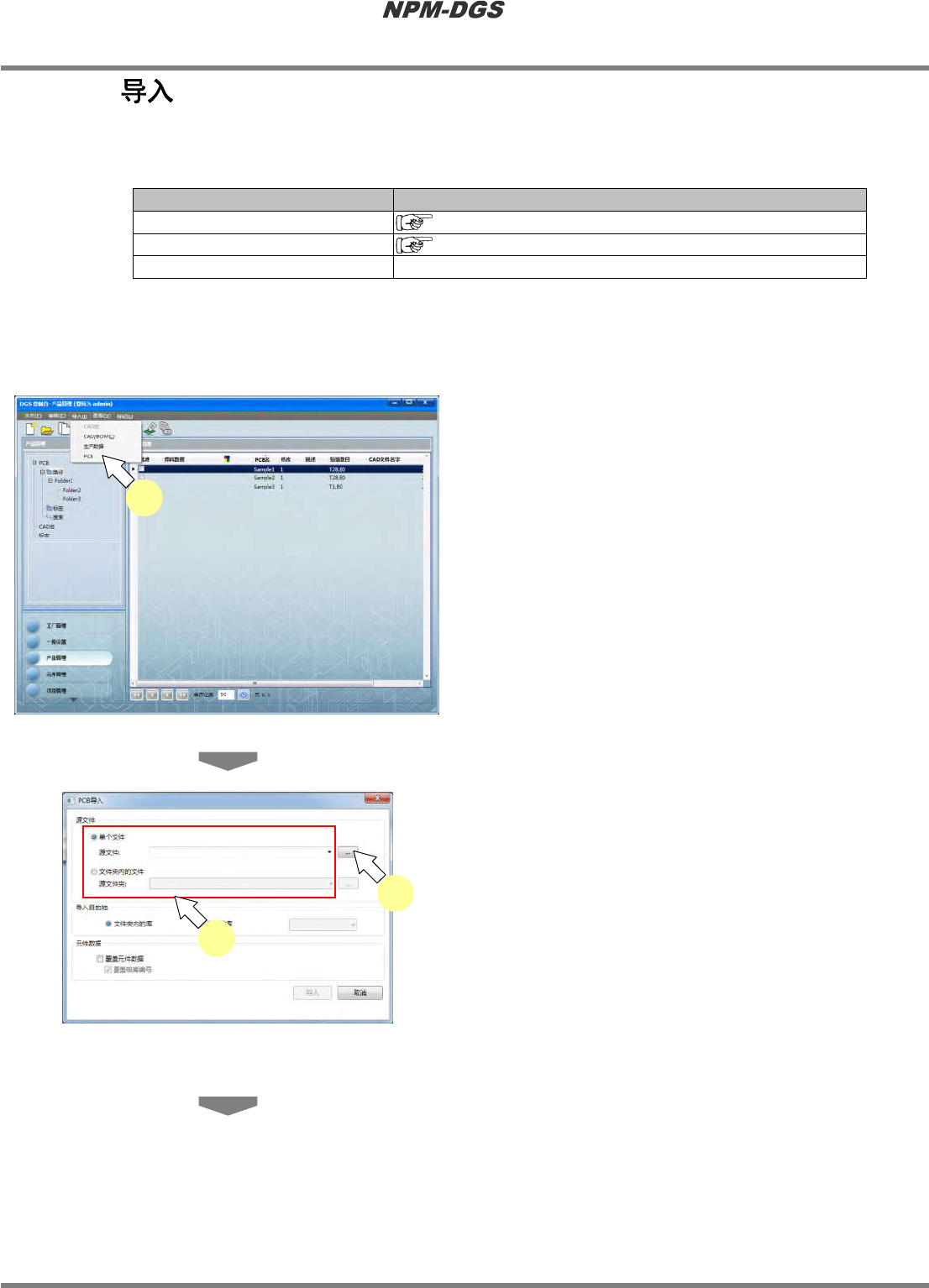

1
选择菜单栏的
[
导入
]
®
[PCB]
。
·
显示出
<PCB
导入
>
画面。
2
从
‘
单个文件
’
、
‘
文件夹内的文件
’
中选择
某一项。
*
单个文件
:
对象为一个
PCB
数据。
*
文件夹内的文件
:
文件夹内的全部
PCB
数据都为对象。
3
点击
[...]
。
*
在下边，以选择了单个文件为例进行说明。
Project050108S-01C01
1
Project050108S-02C01
3
2
程序手册
5.1
概要
EJS9AC-MB-05P-20 Page 5-17

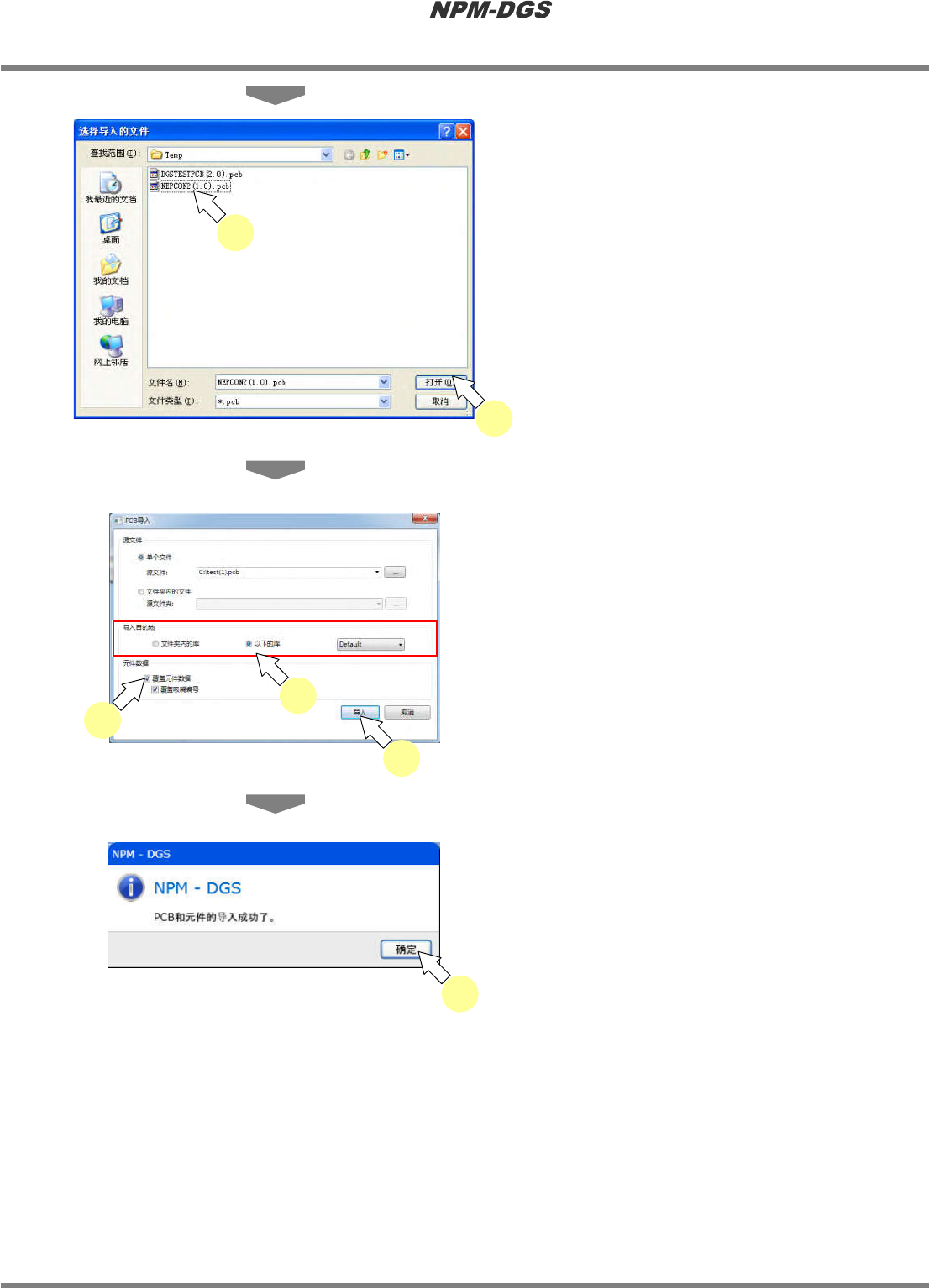

4
指定文件后，点击
[
打开
]
。
5
选择导入目的地。
6
覆盖保存元件数据时，勾选
‘
覆盖元件数
据
’
。
*
当无需覆盖保存吸嘴编号时，请不要勾选
‘
覆盖
吸嘴编号
’
。
7
点击
[
导入
]
。
8
点击
[
确定
]
。
Project050108S-05C00
8
Project050108S-03C00
4
4
Project050108S-04C01
6
5
7
