程序手册 5.2 CAD 宏的定义 EJS9AC-MB-05P-20 Page 5-47 4 通过同样操作对其它字段也进行定义。 • X 坐标 ( 第 5 列 ) • Y 坐标 ( 第 6 列 ) • 旋转 ( 第 7 列 ) • 参考号码 ( 第 4 列 ) • 贴片端 ( 第 1 列 ) 5 应用定义。 · 点击 [ 应用 ] ，将保存定义。 请重复进行以上的步骤 ， 对每个记录类型进行定 义。 Project 050201S-42…
程序手册
5.2 CAD
宏的定义

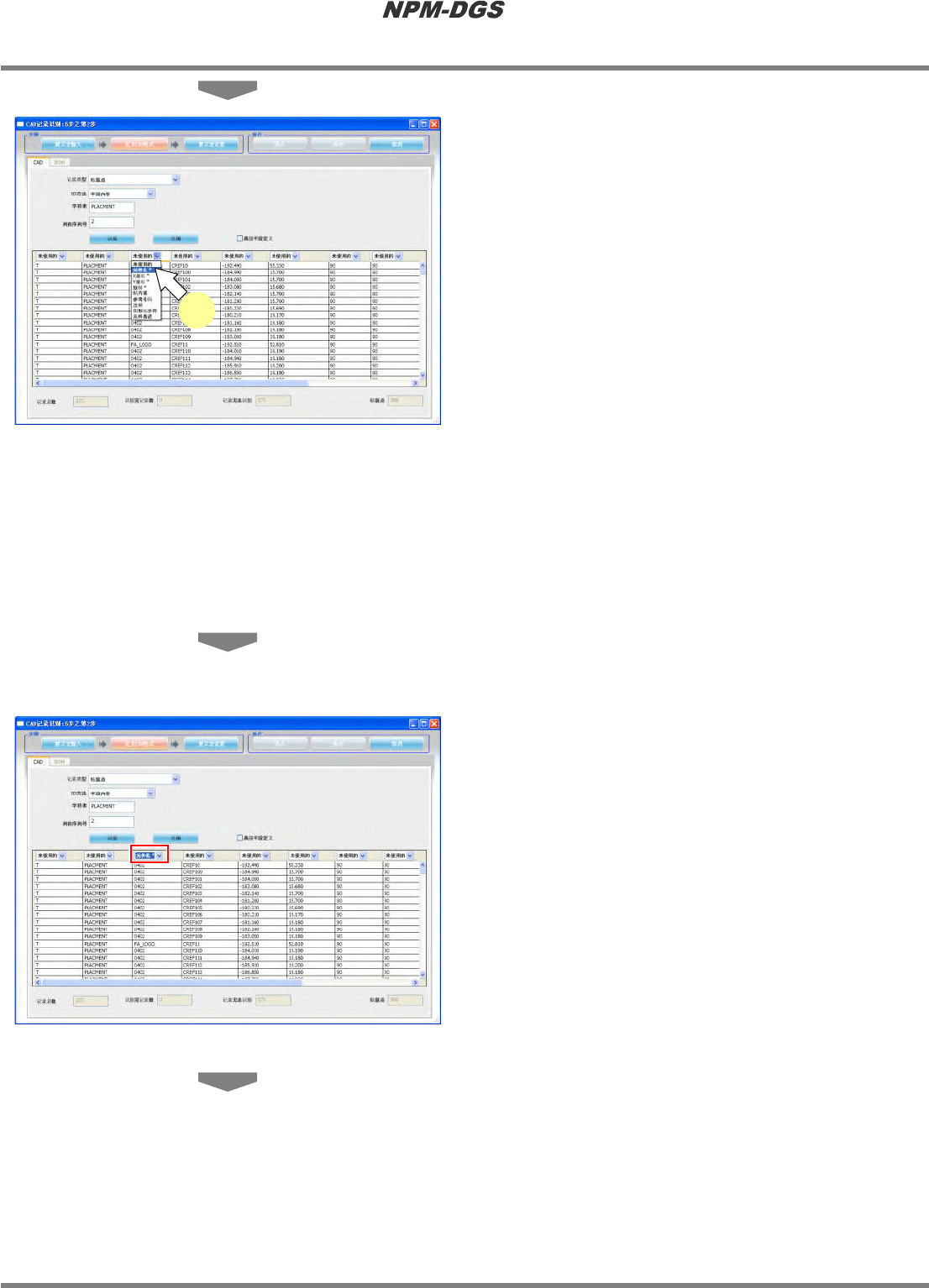

Page 5-46 EJS9AC-MB-05P-20
3
对字段进行定义。
·
对实装点的定义所需的字段进行定义。实装点
必须对下列所有项目进行定义。
•
元件号码
• X
坐标
• Y
坐标
•
旋转
*
下列字段是选项。
•
参考号码
•
注释
•
区块标示符
•
元件描述
*
在
[
元件描述
]
中定义的字段，在导入时被设定在
元件的
[
说明
]
中，但是当通过
BOM
选项指定了
[
注释
]
时，
[
说明
]
将会优先
[
元件描述
]
而被设定。
以收藏在第
3
栏里的元件名为基础，对元件名进
行定义。
·
选择第
3
列的组合框
[
元件名
]
。
·
第
3
列已被定义为
[
元件名
]
。
Project050201S-39C02
3
Project050201S-40C02
程序手册
5.2 CAD
宏的定义

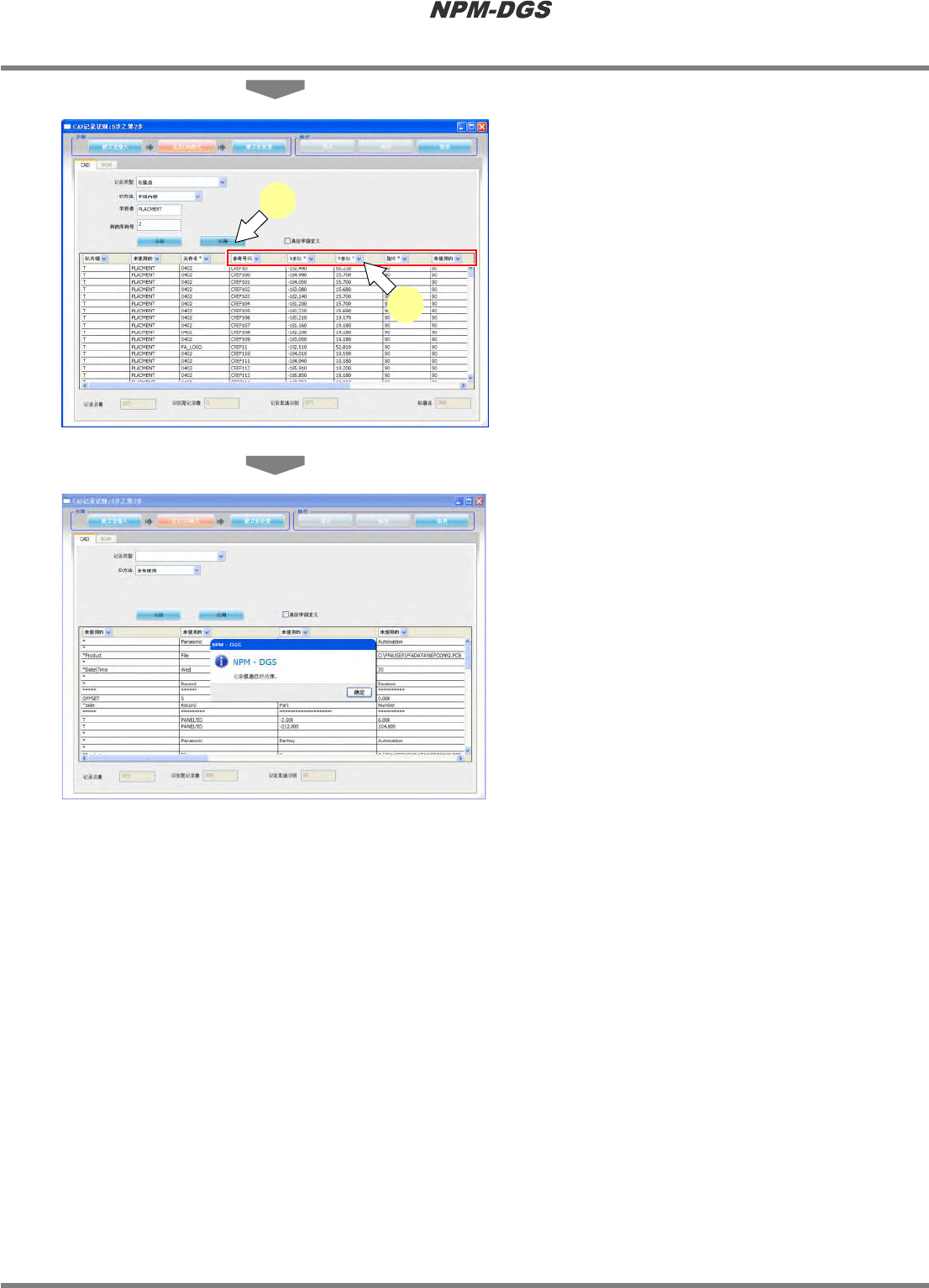

EJS9AC-MB-05P-20 Page 5-47
4
通过同样操作对其它字段也进行定义。
• X
坐标
(
第
5
列
)
• Y
坐标
(
第
6
列
)
•
旋转
(
第
7
列
)
•
参考号码
(
第
4
列
)
•
贴片端
(
第
1
列
)
5
应用定义。
·
点击
[
应用
]
，将保存定义。
请重复进行以上的步骤，对每个记录类型进行定
义。
Project050201S-42C02
Project050201S-41C02
5
4
程序手册
5.2 CAD
宏的定义
Page 5-48 EJS9AC-MB-05P-20
n
使用位置指定
CAD
文件时的
CAD
格式的定义
1
选择定义的记录类型。
*
关于可设定的
‘
记录类型
’
，请参照
‘5.2.1
CAD
宏编辑器
’
®
‘2. CAD
格式定义
’
®
‘n
CAD
标签
’
®
‘n
记录类型和字段定义的关系
’
。
*
我们推荐首先定义实装点记录。
*
显示出来的字段，根据选择的记录类型将会有
所不同。
2
选择使用的
ID
方法。
*
关于可使用的
‘ID
方法
’
，请参照
‘5.2.1
CAD
宏编辑器
’
®
‘2. CAD
格式定义
’
®
‘n
CAD
标签
’
®
‘n
记录类型和字段定义的关系
’
。
*
显示出来的选项，根据选择的
ID
方法将会有所
不同。
*
对于显示出来的选项，请设定适当的数值。
3
点击
[
识别
]
。
·
按照用
ID
方法已设定的条件检索
CAD
文件，
显示其结果。
·
在画面的右上将会显示字段的一览表。在此将
会显示已被定义的字段名和其开始位置、以及
结束位置。
4
在已被显示的
CAD
文件中选择数据
后，并从显示出来的菜单中选择字段
名。
*
至少要把全部必须字段
(
末尾显示
‘
*
’)
定义完
成。
5
点击
[
应用
]
。
Project050201S-43C00
1
2
3
Project050201S-44C00
4
Project050201S-45C00
5
