程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-20 Page 5-51
4

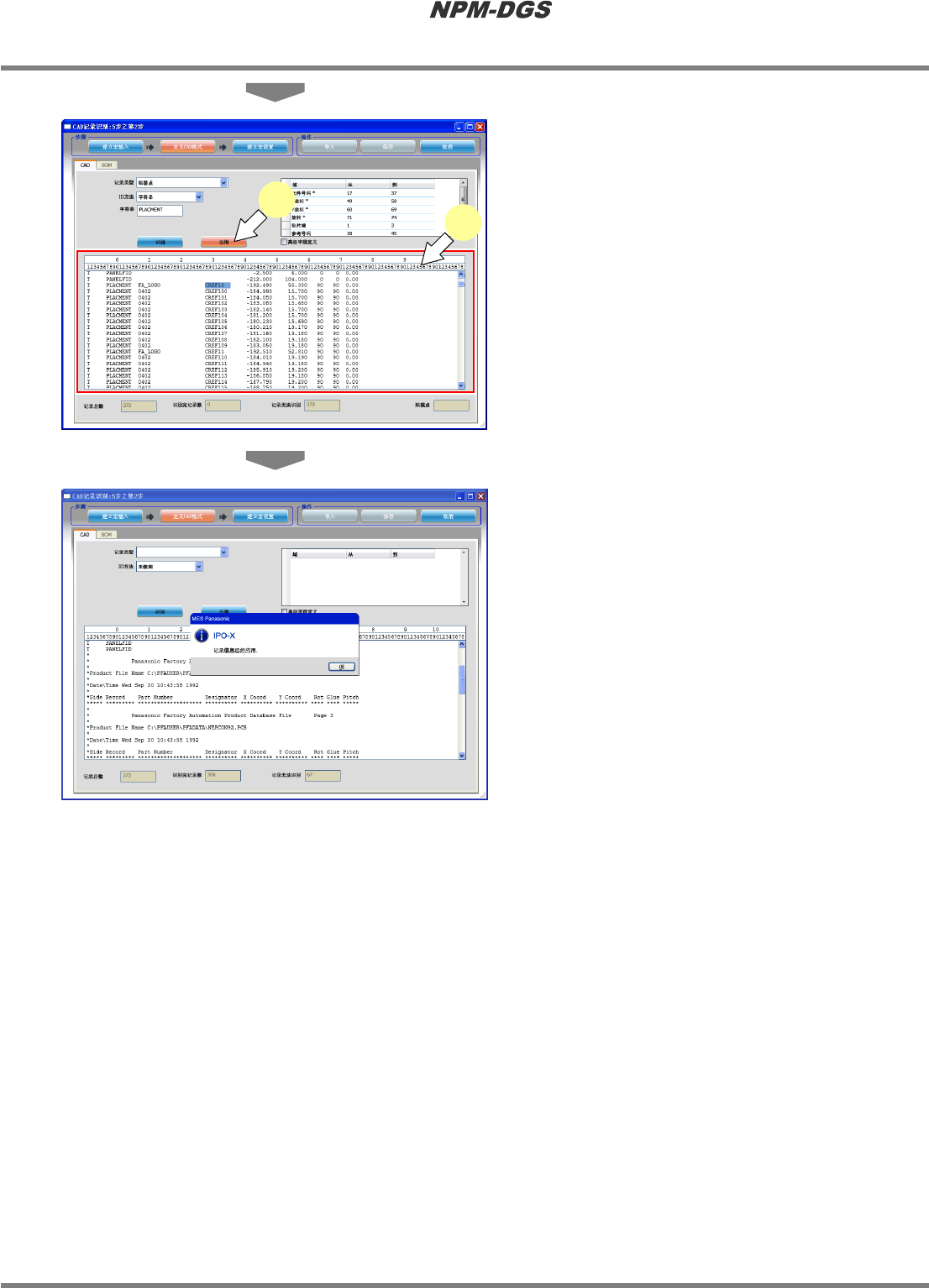

通过同样操作对其它字段也进行定义。
• X
坐标
(49
位数
~ 58
位数
)
• Y
坐标
(60
位数
~ 69
位数
)
•
旋转
(71
位数
~ 74
位数
)
5
应用定义。
·
按
[
应用
]
即可保存定义。
请重复进行上述操作，按照每个记录类型分开进
行定义。
Project050201S-53C00
Project050201S-52C00
5
4
程序手册
5.2 CAD
宏的定义
Page 5-52 EJS9AC-MB-05P-20
n BOM
标签
使用分隔符指定
BOM
文件时的
BOM
标签
使用位置指定
BOM
文件时的
BOM
标签
n
记录类型和字段定义的关系
为了定义记录，首先定义
‘ID
方法
’
，以及相关的字段后，并且需要时进行转换。将
BOM
文件里包含的全部种
类的记录，以列表形式显示。带有
‘
*
’
的记录类型表示在宏内已被识别。
记录类型
说明
字段
必须设定
[
材料报表
]
表示元件数据的
BOM
文件数据。
在注释中定义的字段，在导入时被设定在元件的
[
说明
]
中。即使当通过
CAD
选项既已定义了
[
元件描述
]
时，也
会优先注释。
元件名
¡
参照号
–
说明
–
形状编码
–
版本
1
标记
–
版本
2
标记
–
版本
3
标记
–
版本
4
标记
–
版本
5
标记
–
[
基板版本
]
基板的修订序号
基板版本
¡
版本
1
标记
–
版本
2
标记
–
版本
3
标记
–
版本
4
标记
–
版本
5
标记
–
[
标识符一览
]
显示参照号的
BOM
文件数据。对多个参照号，对于设
定元件名称的类型的
BOM
文件使用。
参照号
¡
元件名
–
说明
–
版本
1
标记
–
版本
2
标记
–
版本
3
标记
–
版本
4
标记
–
版本
5
标记
–
Project050201S-54C00
1
2
7
8
3
4
5
6
Project050201S-55C00
1
2
7
8
3
4
5
6
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-20 Page 5-53
记录类型
说明
字段
必须设定
[
标识符一览
2]
显示参照号的
BOM
文件数据。对多个参照号，
对于设定元件名称的类型的
BOM
文件使用。
参照号
¡
元件名
–
说明
–
版本
1
标记
–
版本
2
标记
–
版本
3
标记
–
版本
4
标记
–
版本
5
标记
–
[BOM
注释
] BOM
文件的注释。最多可定义
6
种注释。
–
