程序手册 5.2 CAD 宏的定义 EJS9AC-MB-05P-20 Page 5-63 3. 宏定义的详细设定 用 ‘ 建立宏设置 ’ 步骤，定义获取 CAD 时的详细设定。 ‘ 建立宏设置 ’ 步骤有以下 5 个标签。 • 全面 • 操作 • BOM • 检查内容 • 角度符号 n 全面标签 定义在获取 CAD 时的基本设定。 n 设定项目 项目 说明 ‘XY 单位 ’ 选择在 CAD 文件上使用的单位。 使用用户选项， 可定义将各…
程序手册
5.2 CAD
宏的定义
Page 5-62 EJS9AC-MB-05P-20
5

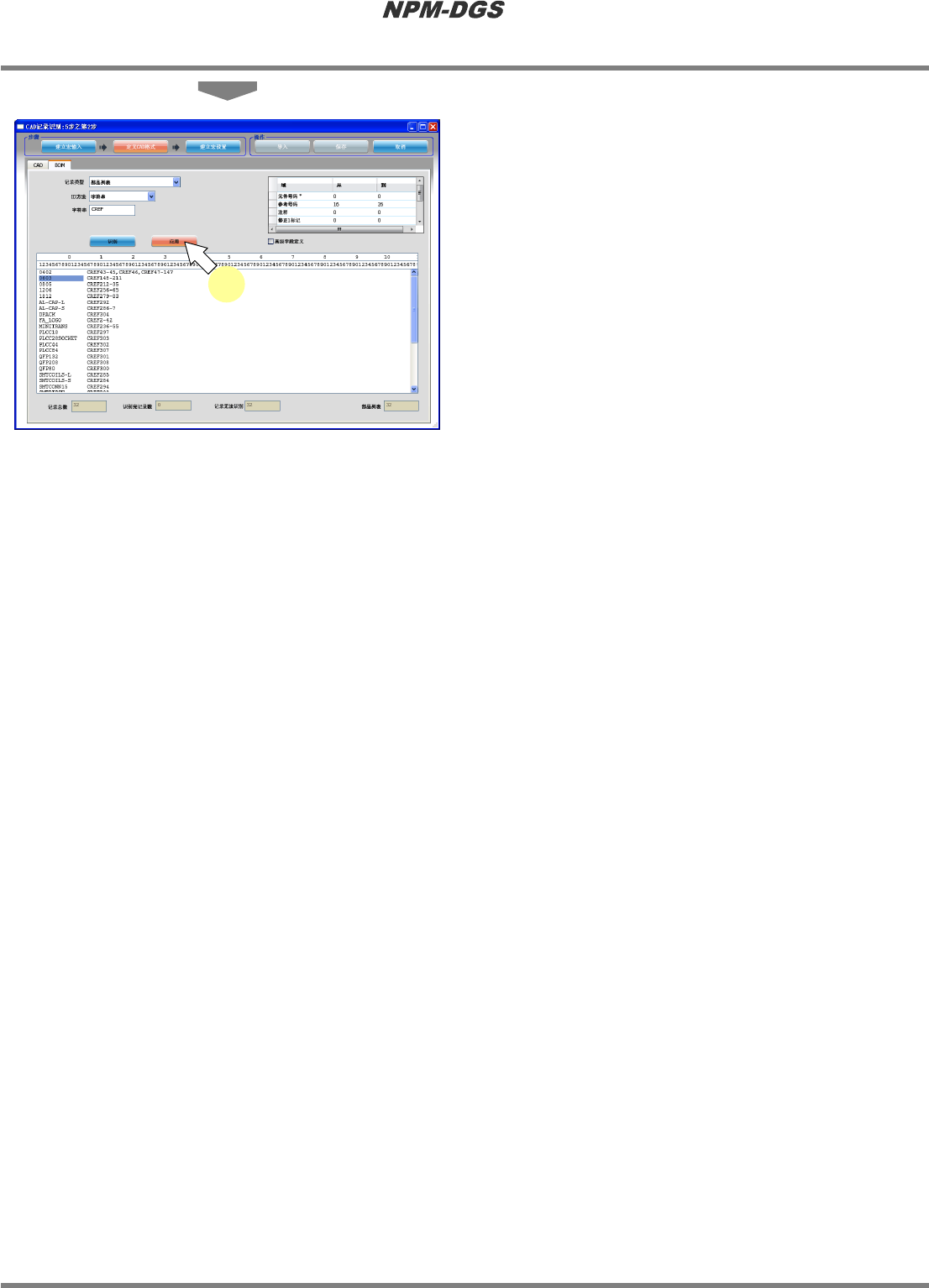

点击
[
应用
]
。
Project050201S-71C00
5
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-20 Page 5-63
3.
宏定义的详细设定
用
‘
建立宏设置
’
步骤，定义获取
CAD
时的详细设定。
‘
建立宏设置
’
步骤有以下
5
个标签。
•
全面
•
操作
• BOM
•
检查内容
•
角度符号
n

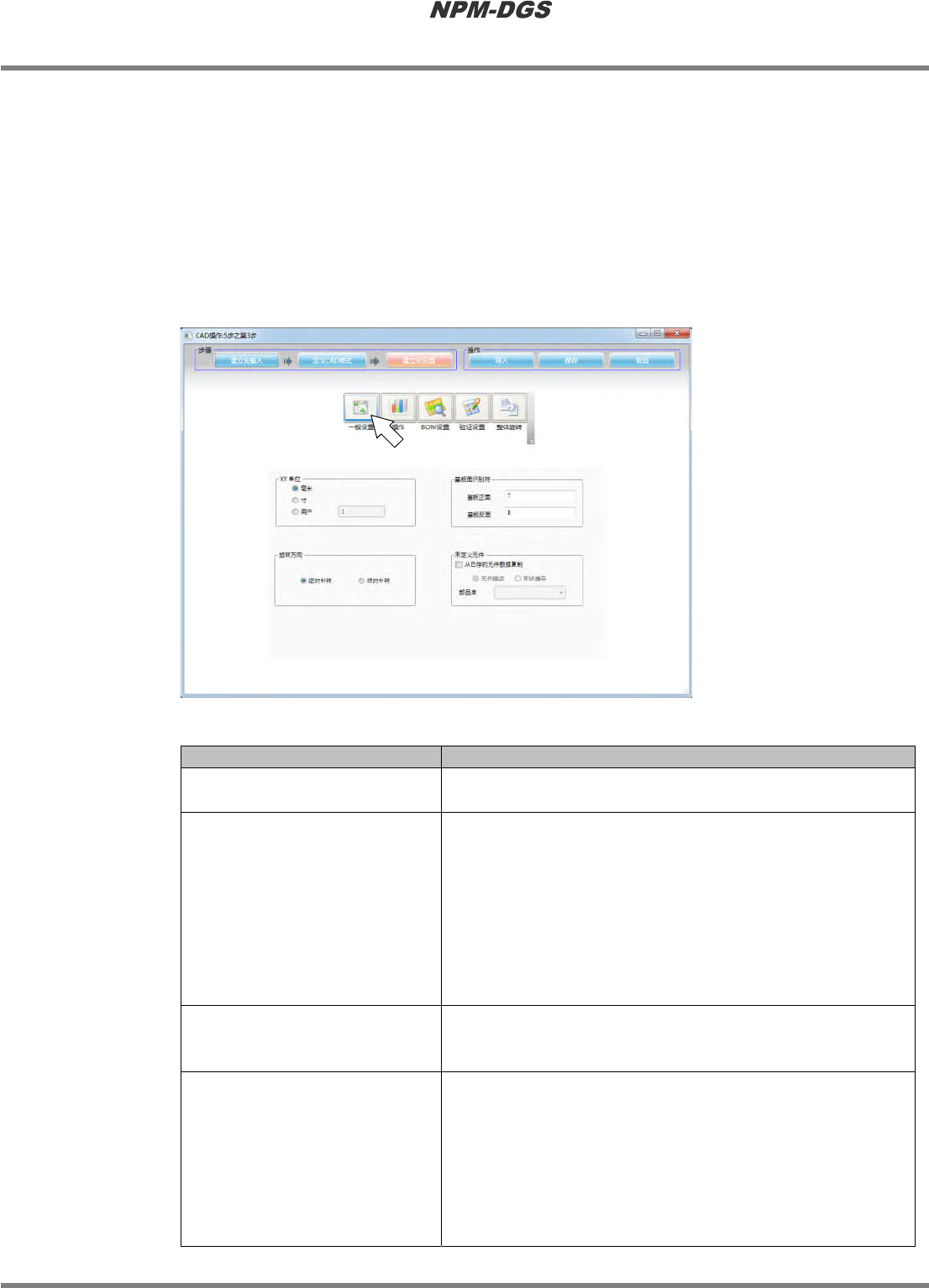

全面标签
定义在获取
CAD
时的基本设定。
n
设定项目
项目
说明
‘XY
单位
’
选择在
CAD
文件上使用的单位。使用用户选项，可定义将各
CAD
系统上使用的单位转换为毫米的系数。请在输入框中输入系数。
‘
基板面识别符
’
在一般情况下，
T
指的是表面
(Top)
、
B
指的是背面
(Bottom)
。
指定这些以外的方向时，在此字段中输入方向。
当属于设定了多个基板面识别元素的
CAD
文件时，通过追加设
定基板面识别元素和隔字符。
设定例
基板表面
: T,TOP,TopSide
基板表面
: B,Bottom,BackSide
隔字符
: ,
‘
旋转方向
’
设定要使用的
CAD
系统的元件旋转方向
(
顺时针
/
逆时针
)
。
• ‘
逆时针转
’
• ‘
顺时针转
’
‘
未定义元件
’
当属于在数据库中不存在
CAD
数据的元件时，通过指定的搜索
条件在所选择的程序库中进行搜索，如果发现相一致的元件数据
则执行复制。
搜索条件分为以下两种
:
・
元件说明
:
从
CAD/BOM
数据的元件说明中搜索。
・
形状编码
:
从
CAD/BOM
数据的形状编码中搜索。
*当在
CAD
文件和
BOM
文件这双方存在定义时，将优先
BOM
文件进行搜索。
Project050201S-77C01
程序手册
5.2 CAD
宏的定义
Page 5-64 EJS9AC-MB-05P-20
n

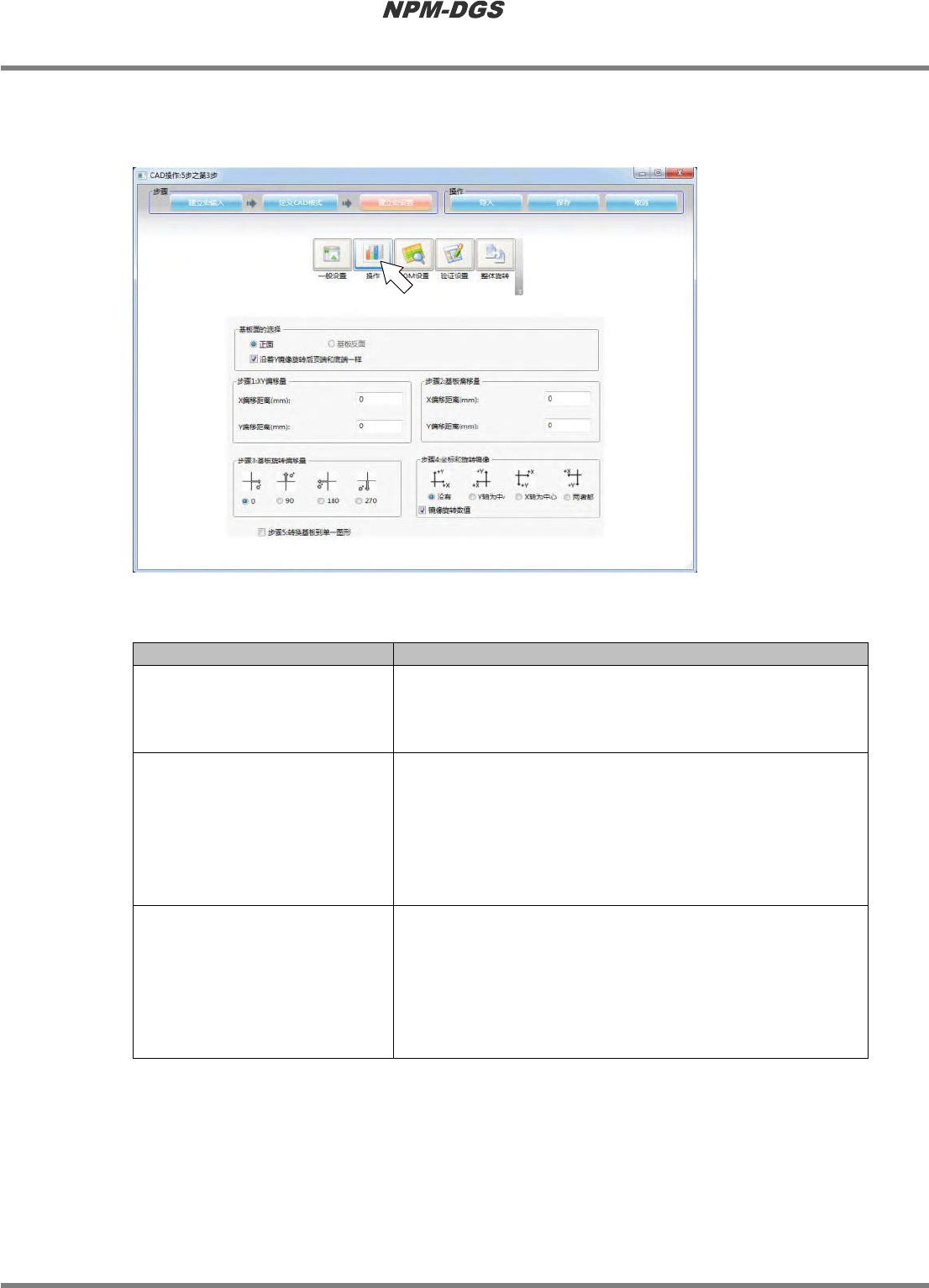

操作标签
如果用操作标签定义，在用
[
产品编辑器
]
编制
PCB
文件之前，可进行数据的编辑。
n
设定项目
项目
说明
‘
基板面的选择
’
指定进行显示以及编辑的基板的面
(
表面或者背面
)
。
CAD
数据包
含基板顶端和底端，对
Y
轴形成镜像，并已记述各自的数据时，
请选勾
‘
沿着
Y
轴镜像旋转后顶端和底端一样
’
。选勾
‘
沿着
Y
镜像
旋转后顶端和底端一样
’
后，不能选择
‘
底端
’
。
‘
步骤
1: XY
偏移量
’
输入对全部记录类型的
XY
坐标值添加的值。
XY
的坐标值将会被
变更。在获取
CAD
文件时，这些数值将会被加算。在
PCB (
生产
品种
)
文件上基板不会移动，实装元件会移动。
•
用
‘X
偏移距离
’
字段，指定在获取
CAD
文件时对现在的基板面
应用的
X
方向偏移量
•
用
‘Y
偏移距离
’
字段，指定在获取
CAD
文件时对现在的基板面
应用的
Y
方向偏移量
‘
步骤
2:
基板偏移量
’
对于坐标基准点
(
程序基准点
)
，记录类型、
XY
的坐标值不会被
变更。在获取
CAD
文件时，将这些数值将会作为
PCB
内部数据
被获取。生产品种
(PCB)
文件的显示中，基板整体将会移动。
•
用
‘X
偏移距离
’
字段指定在获取
CAD
文件时对现在的基板面应
用的
X
方向偏移量。
•
用
‘Y
偏移距离
’
字段指定在获取
CAD
文件时对现在的基板面应
用的
Y
方向偏移量。
Project050201S-78C00
