程序手册 5.2 CAD 宏的定义 Page 5-82 EJS9AC-MB-05P-20 纪录种类 纪录种类文字 字段编号 说明 衬垫 Pad 1 纪录种类文字 2 X 坐标 3 Y 坐标 4 X 方向尺寸 5 Y 方向尺寸 6 贴装面 7 基准编号 8 图层 9 网络 ID 10 形状 11 识别必要 12 旋转 孔 Hole 1 纪录种类文字 2 X 坐标 3 Y 坐标 4 X 方向尺寸 5 Y 方向尺寸 6 贴装面 7 基准编号 …

100%1 / 1560
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-20 Page 5-81
纪录类型
纪录种类文字
字段编号
说明
基板标记
PanelFiducialMark
1
纪录种类文字
2
X
坐标
3
Y
坐标
4
贴装面
5
标记名
6
说明
实装点
Placement
1 纪录种类文字
2
X
坐标
3
Y
坐标
4
旋转
5
元件名
6
基准编号
7 贴装面
8
说明
9
区块识别记号
10
元件描述
非实装点
(
未使用
)
DiscardedPlacement
1 纪录种类文字
2
X
坐标
3
Y
坐标
4
旋转
5
元件名
6
基准编号
7
贴装面
8
注释
9
点胶角度
10
插入间距
11
实装顺序
贴装点识别
CompornentFiducial
1
纪录种类文字
2
X
坐标
3
Y
坐标
4
贴装面
5 标记名
6
基准编号
7
说明
8
区块识别记号
基板外形
PanelOutline
1 纪录种类文字
2
X
坐标
3
Y
坐标
4
X
坐标
2
5
Y
坐标
2
6
基板厚度
程序手册
5.2 CAD
宏的定义
Page 5-82 EJS9AC-MB-05P-20
纪录种类
纪录种类文字
字段编号
说明
衬垫
Pad
1
纪录种类文字
2
X
坐标
3
Y
坐标
4
X
方向尺寸
5
Y
方向尺寸
6
贴装面
7 基准编号
8
图层
9
网络
ID
10
形状
11
识别必要
12
旋转
孔
Hole
1 纪录种类文字
2
X
坐标
3
Y
坐标
4
X
方向尺寸
5
Y
方向尺寸
6
贴装面
7
基准编号
8
形状
跟踪段
TraceSegment
1
纪录种类文字
2
X
坐标
3
Y
坐标
4
X
坐标
2
5
Y
坐标
2
6
基板厚度
7
图层
8
网络
ID
9
厚度
基板翘曲检测位置
WarpMeasurement
1
纪录种类文字
2
X
坐标
3
Y
坐标
4
贴装面
各纪录、文字的意义，请参照下述说明。
( ‘5.2.1 CAD
宏编辑器
■记录类型和字段定义的关系
’ )
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-20 Page 5-83
5.2.3 CAD
对已登录的
CAD
宏进行编辑。

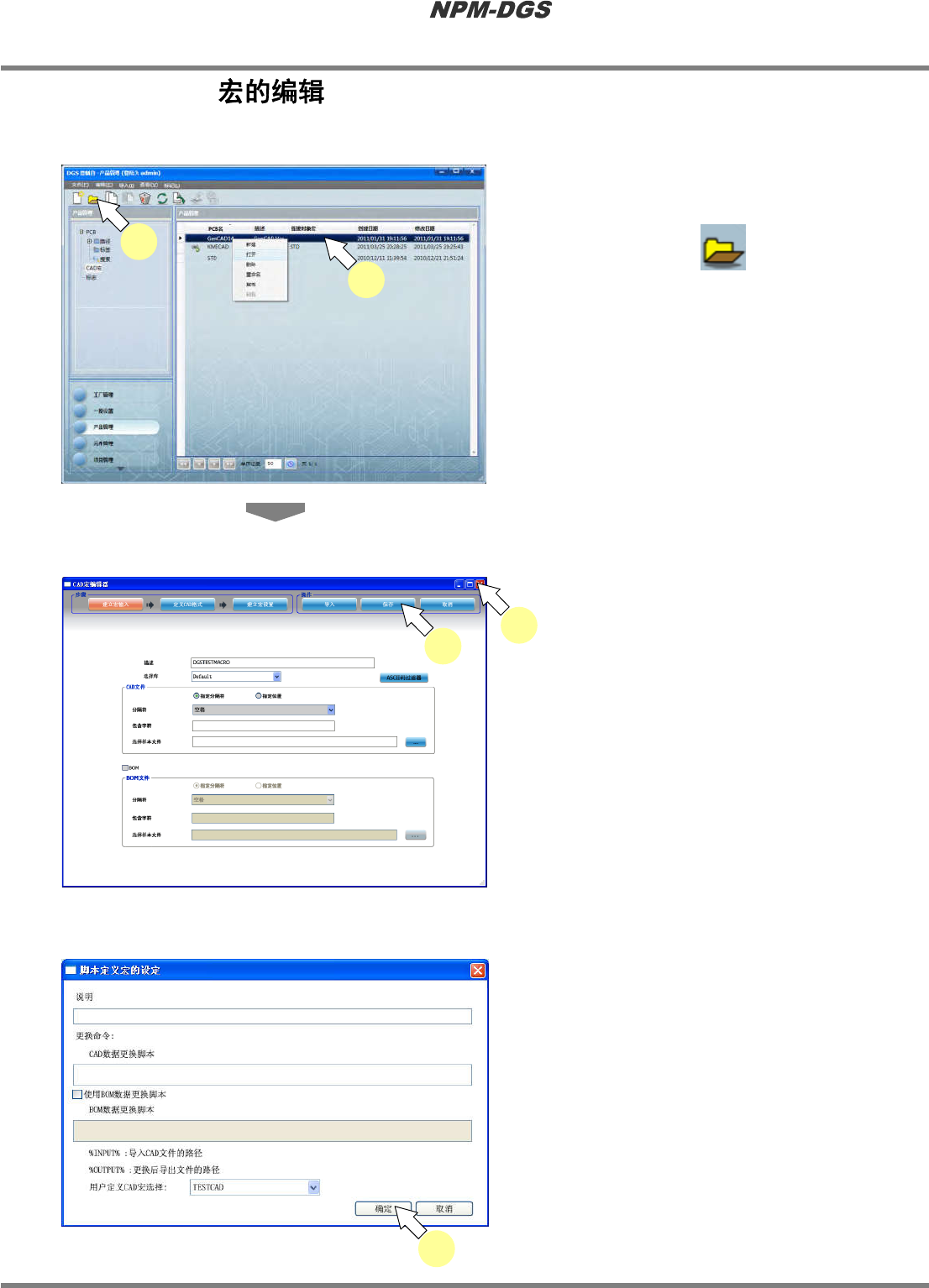

1
在
PCB
一览中选择要打开的
CAD
宏。
2
选择工具栏的
(
打开
)
，或者菜单
栏的
[
文件
]
®
[
打开
]
，或者在右击菜单
中选择
[
打开
]
。
·
显示出
<CAD
宏编辑器
>
画面。
n
用户定义
CAD
宏的情形
3
对要编辑的地方进行必要的设定。
4
点击
[
保存
]
。
5
点击
[
´
]
。
·
关闭
<CAD
宏编辑器
>
画面。
n
脚本定义
CAD
宏的情形
3
点击
[
确定
]
。
·
关闭
<
脚本定义宏的设定
>
画面。
Project050202S-01C04
1
2
Project050202S-03C00
4
5
Project050202S-01C01
