程序手册 5.3 CAD/BOM 文件的导入 Page 5-88 EJS9AC-MB-05P-20 5.3 CAD/BOM 使用预先已定义的 CAD 宏，获取 CAD/BOM 文件，并编制 PCB 时，选择菜单栏的 [ 导入 ] ® [CAD/BOM] 。系统先确认有必要的全部字段是否 已被 定义完成，然后将会开始导 入处 理。 n CAD/BOM 文件的导入 1 从画面左上的导航区域选择需要导入 的文件夹。 2 点击工具栏的 ( 获取…
程序手册
5.2 CAD
宏的定义
EJS9AC-MB-05P-20 Page 5-87
n
标准安装
CAD
宏一览
在
DGS
上，事先已经准备了下述的
CAD
宏。
项目
说明
‘STD’
标准
CAD
宏。详细内容请参照下述章节的记载。
‘5.2.2
脚本定义
CAD
宏
■关于标准
CAD
宏
’
‘GenCAD’
导入
GenCAD
格式的
CAD
数据时，使用此项目。
‘5.3 CAD/BOM
文件的导入
■
GenCAD
文件的导入
’
‘KMECAD’
导入
KMECAD
数据时，使用此项目。在选择宏之际，除了需要
选择
KMECAD
以外，其他与
CAD/BOM
文件的导入相同。
‘5.3 CAD/BOM
文件的导入
’
‘ODB’
导入
ODB++
格式的数据时，使用此项目。
‘5.3 CAD/BOM
文件的导入
■
ODB++
导入
’
*
关于
NPM-DGS
的
ODB++
支持，在加入
“ODB++ Solutions Alliance”
之后即可获取。
程序手册
5.3 CAD/BOM
文件的导入
Page 5-88 EJS9AC-MB-05P-20
5.3 CAD/BOM
使用预先已定义的
CAD
宏，获取
CAD/BOM
文件，并编制
PCB
时，选择菜单栏的
[
导入
]
®
[CAD/BOM]
。系统先确认有必要的全部字段是否已被定义完成，然后将会开始导入处理。
n CAD/BOM
文件的导入
1
从画面左上的导航区域选择需要导入
的文件夹。
2
点击工具栏的
(
获取
CAD)
，或
者选择菜单栏的
[
导入
]
®
[CAD/BOM]
。
·
将会显示
<
导入
CAD/BOM
宏
>
画面。
3
选择使用的已定义的宏。
4
指定获取的
CAD/BOM
文件。
*
在步骤
3.
中指定的定义完毕的宏在使用
BOM
文件时，请选择
‘BOM
文件名字
’
。
5
输入
PCB
名字。
*
不能使用下述文字。
% , ” ’
空格
\ : ; / . < > ? *
|
全角文字
*
PCB
名称可输入环境设定批量名的最大字符数
的设定值。
( ‘3.2.3 DGS
设定
■生产数据设定
’)
6
点击
[
导入
]
。
Project050300S-01C03
1
Project050300S-02C03
2
Pro
j
ect050300S-04C02
3
4
5
6
5
程序手册
5.3 CAD/BOM
文件的导入
EJS9AC-MB-05P-20 Page 5-89

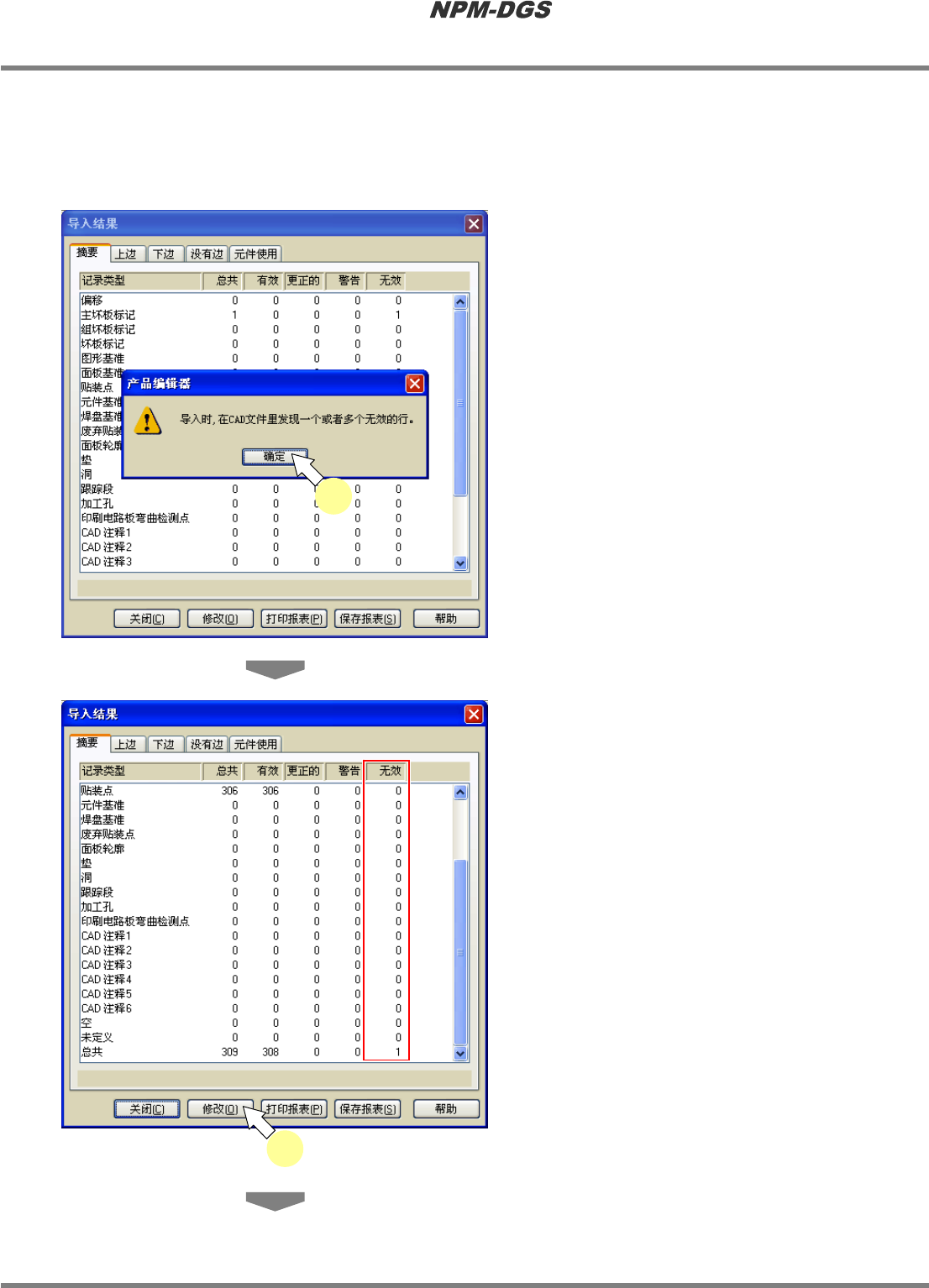

n
导入时的错误修正
CAD/BOM
文件存在
1
个以上的错误的情况下，在获取
CAD/BOM
时会出现错误显示，导入将被
暂且中断。
要继续输入时，务必在修正错误之后，再进行导入。
1
点击
[
确定
]
。
2
确认
‘
无效
’
的合计在
1
个以上，点击
[
修
改
]
，开始进行错误修正。
Project050300S-05C00
1
Project050300S-06C00
2
