程序手册
5.3 CAD/BOM
文件的导入
Page 5-102 EJS9AC-MB-05P-20

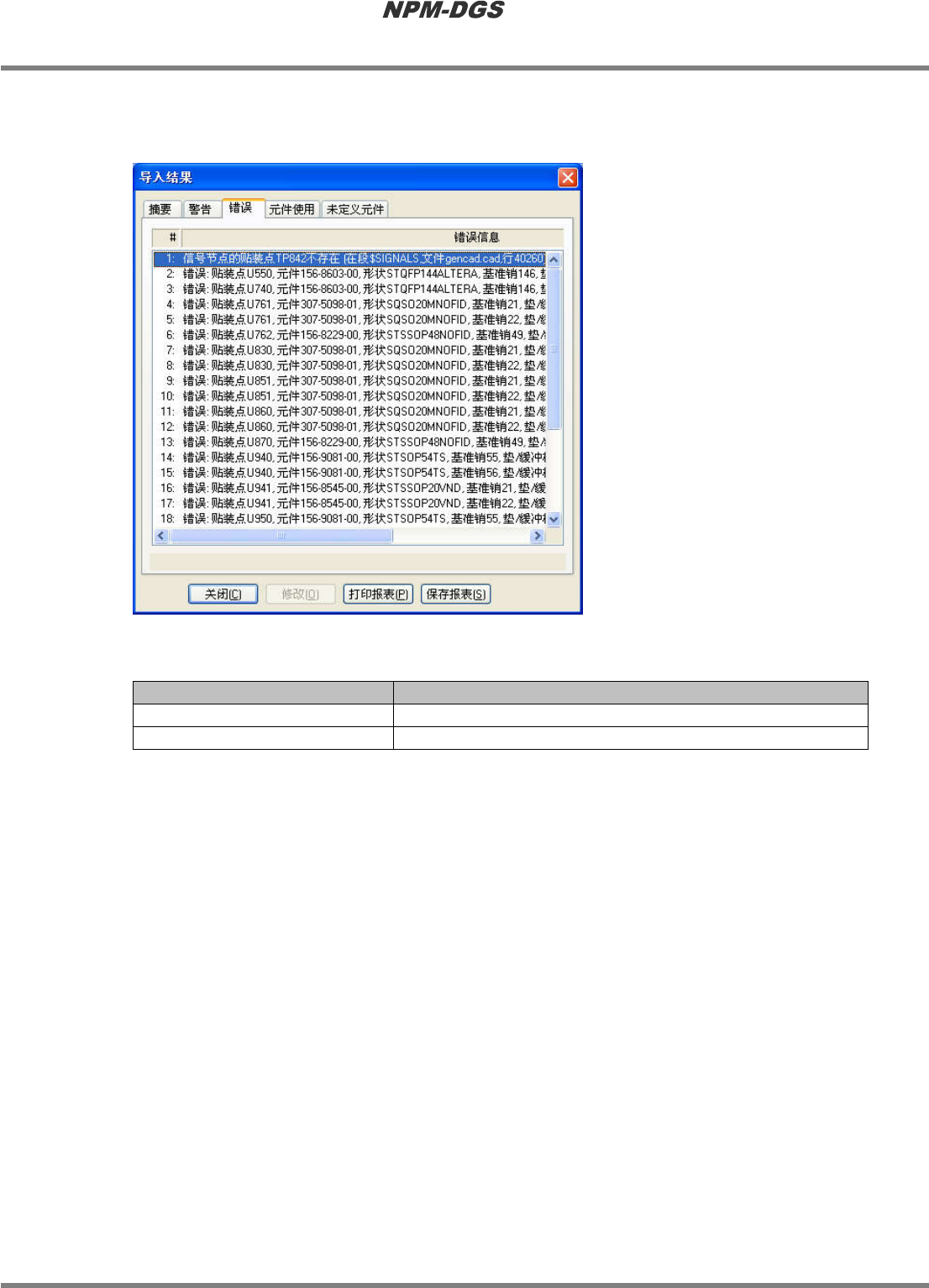

③错误标签
以
GenCAD14
宏显示在导入中发生的错误。
n
显示项目
项目
说明
‘#’
对所发生的错误标注序号后显示。
‘
错误信息
’
显示错误内容。
Project050300S-21C00
程序手册
5.3 CAD/BOM
文件的导入
EJS9AC-MB-05P-20 Page 5-103

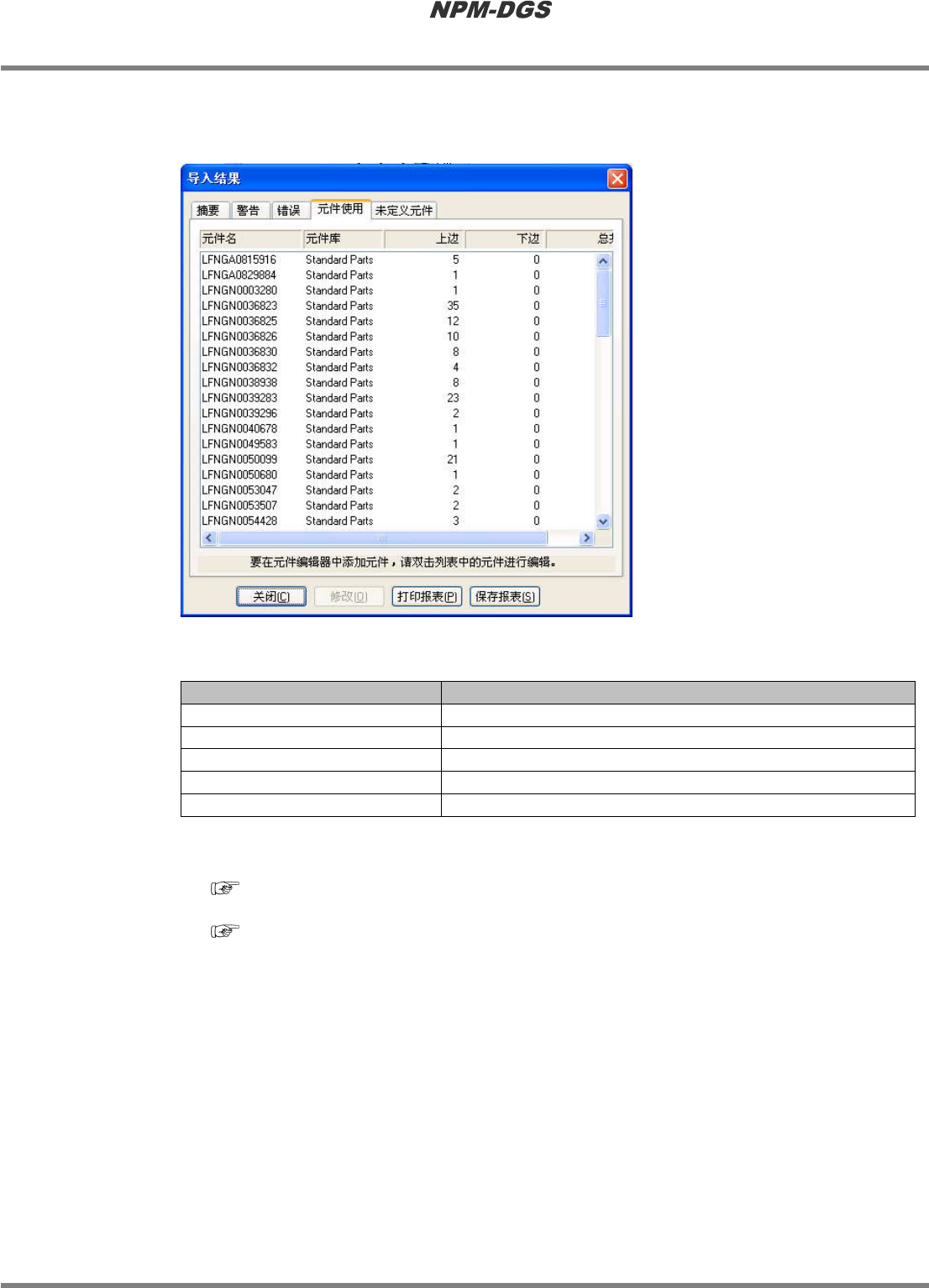

④元件使用标签
以
GenCAD14
宏显示所导入的元件。
n
显示项目
项目
说明
‘
元件名
’
显示所使用元件的名称。
‘
元件库
’
显示所使用元件的元件库。
‘
上边
’
显示上边的实装点数。
‘
下边
’
显示下边的实装点数。
‘
总计
’
显示实装点数的总计。
*
双击未登录元件的行，即能够新建编制元件。
( ‘6.5
添加新的元件
’ )
*
双击已登录元件的行，即能够编辑元件。
( ‘6.5.3
编辑元件
’ )
Project050300S-22C01
程序手册
5.3 CAD/BOM
文件的导入
Page 5-104 EJS9AC-MB-05P-20

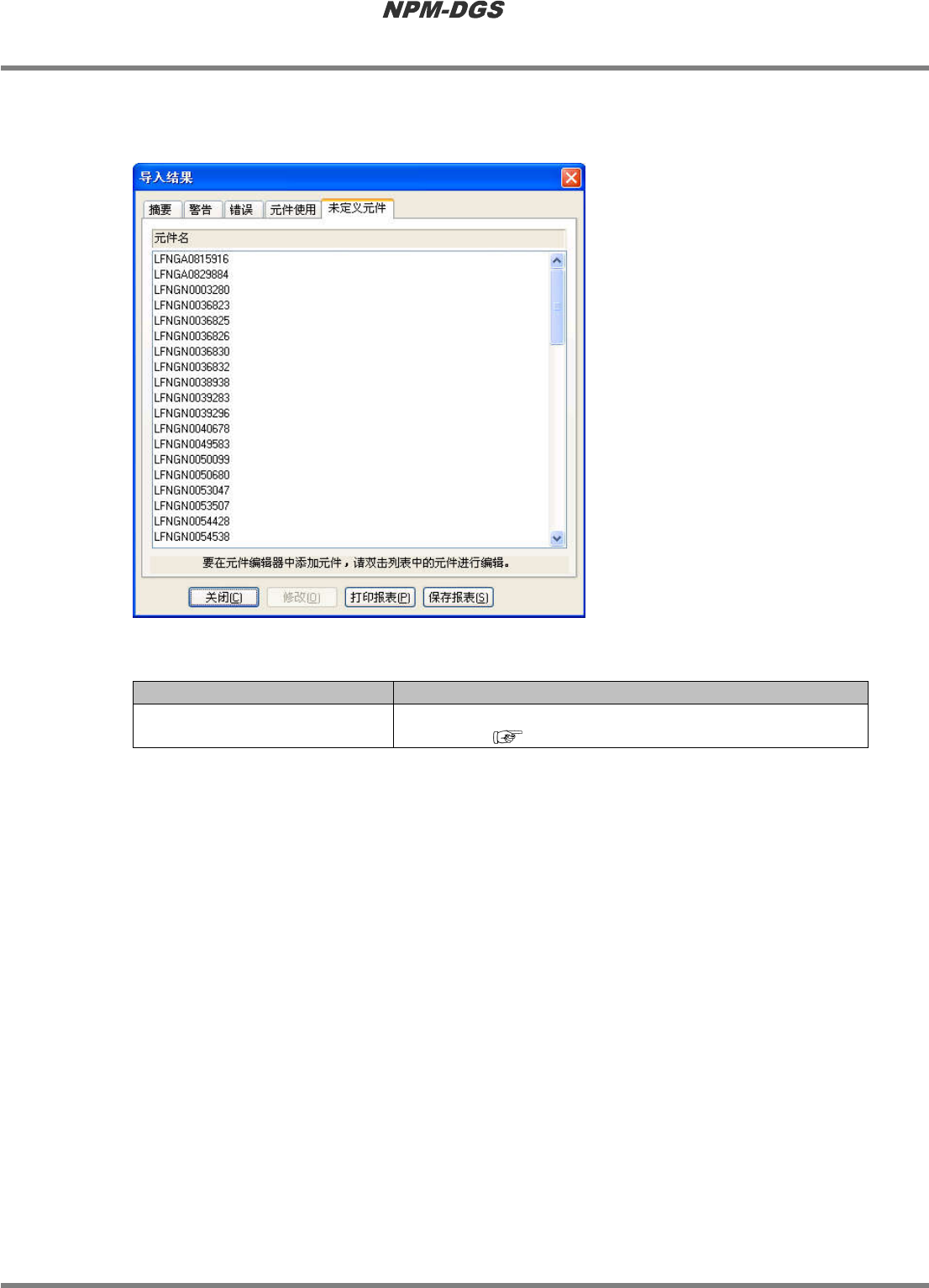

⑤未定义元件标签
从以
GenCAD14
宏所导入的元件中，显示
DGS
侧的未定义元件。
n
显示项目
项目
说明
‘
元件名
’
显示没有登录在导入目的地
DGS
中的元件。双击，即能够新建
编制元件。
( ‘6.5
添加新的元件
’ )
Project050300S-23C01
