程序手册 5.6 生产数据的 PCB 导入 Page 5-112 EJS9AC-MB-05P-20 n PCB 导入的设定项目 项目 说明 文件名 显示所选择文件的名称 。 复选框 请选择执行导入的 PCB 。初期显示为选择了全部 PCB 的状态。 ‘PCB 名 ’ 显示要导入的 PCB 名称。 ‘ 基板面 ’ 显示导入的基板面。将 显示 [ 表面 ] 、 [ 背面 ] 中的某一项。 ‘ 数据库 ’ 显示要导入的 PCB 名称是否已存在…
程序手册
5.6
生产数据的
PCB
导入
EJS9AC-MB-05P-20 Page 5-111
7

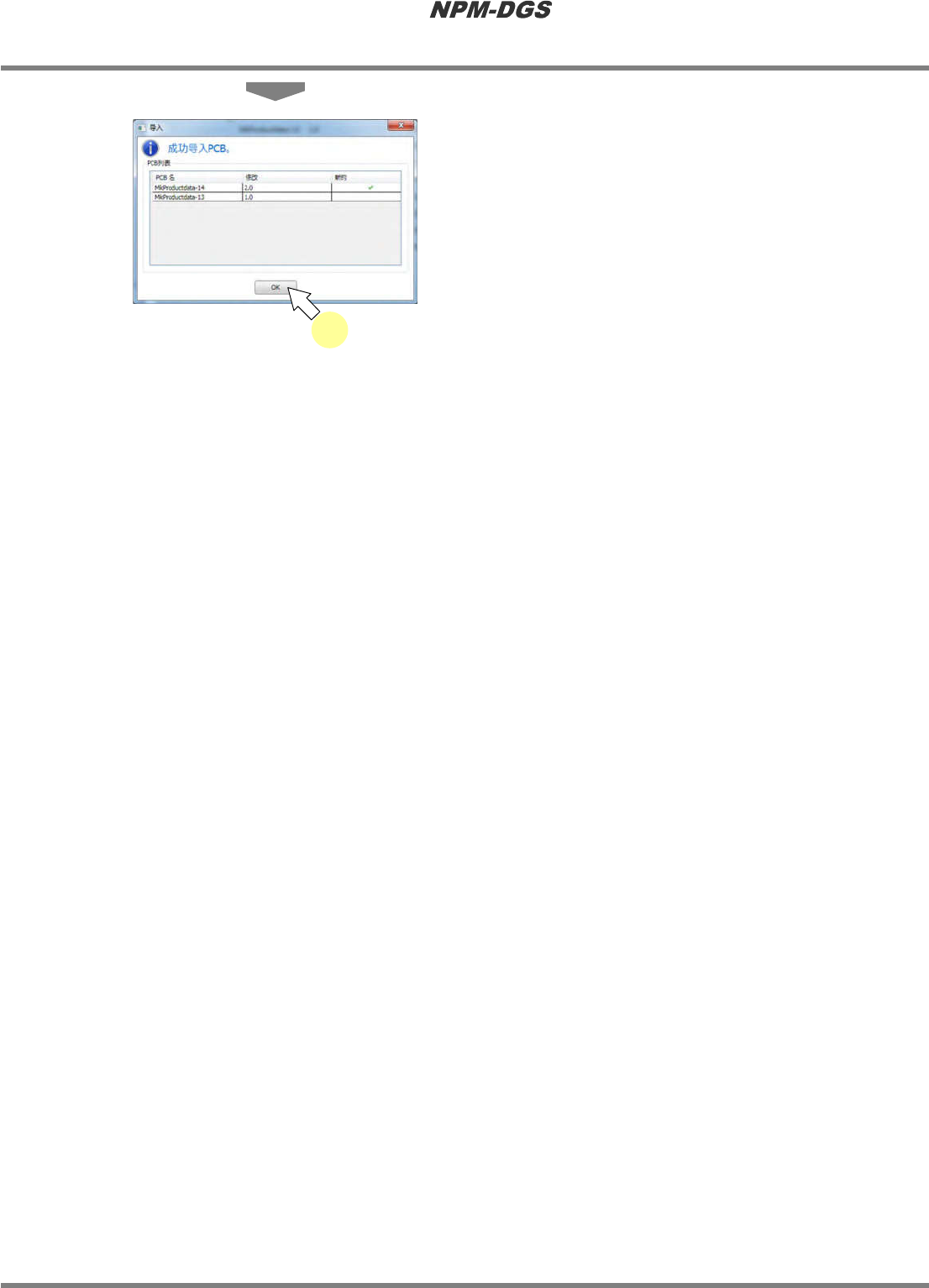

点击
[
确定
]
。
*
在
PCB
列表中，
‘
新的
’
栏被勾选的项目属于新
建
PCB
。
*
当同时导入元件数据时，将显示元件列表。在
元件列表中，
‘
新的
’
栏被勾选的项目属于新建
元件。
Project050601S-05C02
7
程序手册
5.6
生产数据的
PCB
导入
Page 5-112 EJS9AC-MB-05P-20
n PCB
导入的设定项目
项目
说明
文件名
显示所选择文件的名称。
复选框
请选择执行导入的
PCB
。初期显示为选择了全部
PCB
的状态。
‘PCB
名
’
显示要导入的
PCB
名称。
‘
基板面
’
显示导入的基板面。将显示
[
表面
]
、
[
背面
]
中的某一项。
‘
数据库
’
显示要导入的
PCB
名称是否已存在。
‘导入后的 PCB 名’ 请设定导入时的 PCB 名称。
‘修改’ 请设定导入时的修改编号。
‘
部品库
’
‘
文件中的部品库
’
指定在
PCB
上实装的元件数据的存储处。
如果选择
‘
更改为
’
，即能够通过下拉菜单选择程序库。
‘
更改为
’
‘
覆盖现有的
PCB
数据
’
若有已登录的
PCB
数据，指定是否覆盖。
‘
区块数据和坐标数据不匹配时
’
‘
导入坐标数据和区块数据
’
指定区块数据与坐标数据间发生不匹配现象时的导入方法。
各项目的意义，请参照下述记载。
( ‘5.6.1
■区块数据和坐标数据间发生不匹配时的处理
’ )
‘
导入区块数据，再构造坐标数
据
’
‘
用坐标数据再构造区块数据
’
‘
部品数据
’
‘
也导入
PCB
的部品数据
’
指定是否一并导入在
PCB
上使用的元件数据。
‘
相同的元件存在时
’
‘
全部覆盖
’
当在相同程序库内存在同名元件时，覆盖保存。
‘
覆盖吸嘴编号
’
当在相同程序库内存在同名元件时，覆盖保存吸嘴编号。
‘
只覆盖检查数据
’
当在相同程序库内存在同名元件时，只覆盖保存检查数据。
‘
不覆盖
’
当在相同程序库内存在同名元件时，不导入这个元件。
‘
替代元件组导入
’
指定是否执行替代元件组的导入。
‘
替代元件组覆盖
’
实施替代元件组的导入之际，指定是否覆盖保存数据。
‘
基板旋转
’
‘
基板
180
度旋转
’
在读取为输送方向不同的生产线所编制的数据时，如果需要将基
板旋转
180
度后再读取，即在这个项目上打勾。
n
按钮
按钮
说明
[
･･･
]
显示选择文件的对话框。
[
全选
] / [
全选解除
]
全部选择或全部解除导入
PCB
的复选框。
[
导入
]
实行输入。
[
取消
]
取消输入。
程序手册
5.6
生产数据的
PCB
导入
EJS9AC-MB-05P-20 Page 5-113
n
区块数据和坐标数据间发生不匹配时的处理
区块数据上的位置
要读取的数据
•
坐标数据和区块数据两者都导入
不修改数据直接导入。
•
导入区块数据，并重新构筑坐标数
据
以区块数据为标准修改坐标数据的
偏差，然后导入。
•
基于坐标数据重新构筑区块数据
以坐标数据
(
第
1
区块
)
为标准修改
区块数据的偏差，然后导入。
也对坐标数据
(
第
1
区块以外
)
进行
修改使其配合区块数据，然后导入。
