程序手册 5.6 生产数据的 PCB 导入 Page 5-116 EJS9AC-MB-05P-20 n PCB 导入的设定项目 项目 说明 文件名 显示所选择文件的名称 。 复选框 请选择执行导入的 PCB 。初期显示为选择了全部 PCB 的状态。 ‘PCB 名 ’ 显示要导入的 PCB 名称。 ‘ 基板面 ’ 显示导入的基板面。将 显示 [ 表面 ] 、 [ 背面 ] 中的某一项。 ‘ 数据库 ’ 显示要导入的 PCB 名称是否已存在…
程序手册
5.6
生产数据的
PCB
导入
EJS9AC-MB-05P-20 Page 5-115

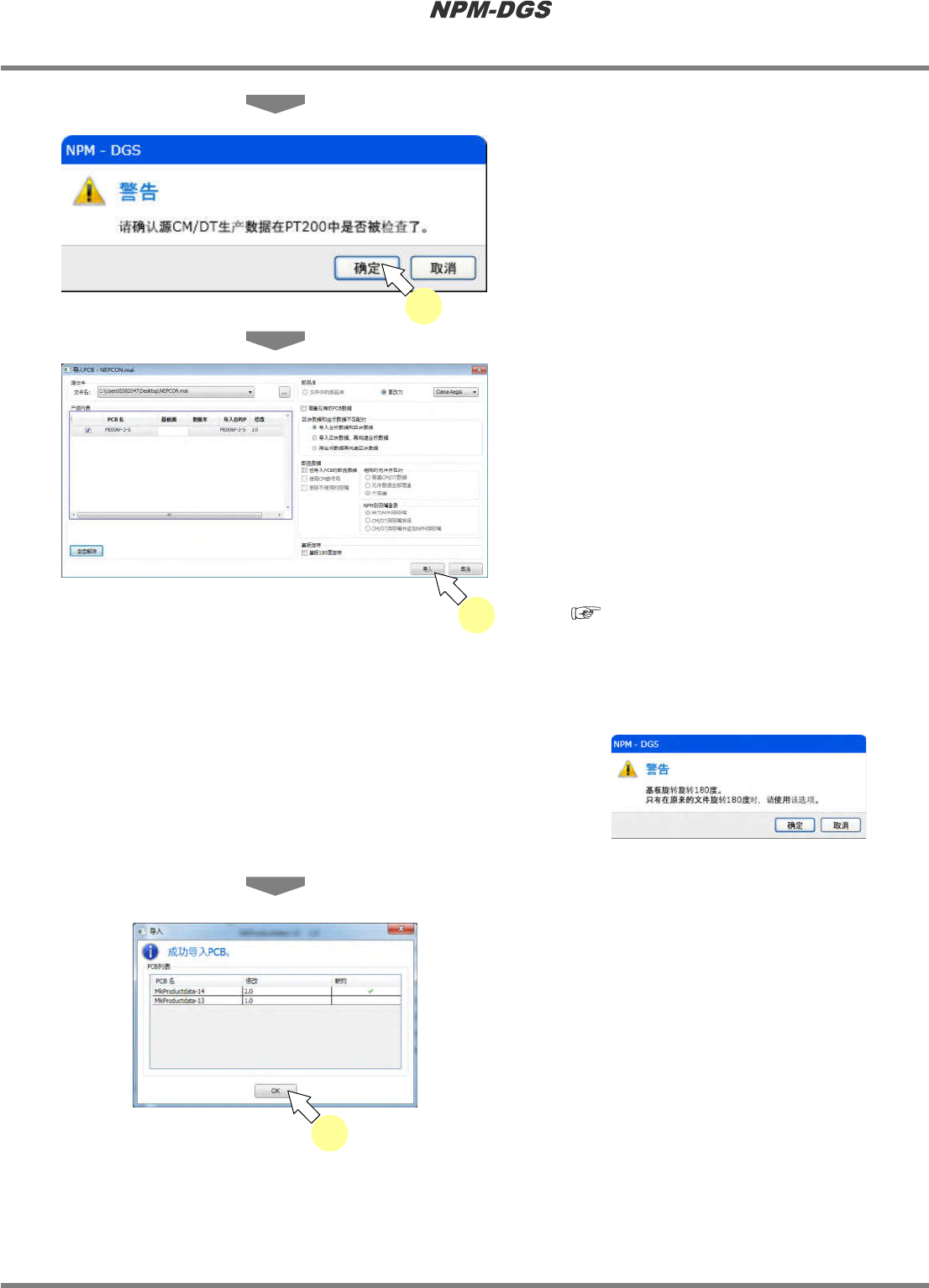

5
请确认源文件在
PT200
中是否进行数
据检查后，单击
[
确定
].
·
因为源文件不正常就不能被正确导入，请务必
在
PT200
中进行数据检查。
6
点击
[
导入
]
。
*
选择执行导入的
PCB
时，请在
‘PCB
名
’
左侧的
复选框内打勾。
初期显示为全部选择状态。
*
覆盖已有的
PCB
名称的数据时，请在
‘
覆盖现有
的
PCB
数据
’
栏中打勾。
*
请选择区块数据和坐标数据间发生不匹配时的
处理。
(
5.6.1 NPM
生产数据的导入
)
*
在导入之际，如果需要将基板旋转
180
度后再
导入，请在
‘
基板
180
度旋转
’
项目上打勾。
在打勾后进行导入时，将会显示如下窗口。
7
点击
[OK]
。
*
在
PCB
列表中，
‘
新的
’
栏被勾选的项目属于新
建
PCB
。
*
当同时导入元件数据时，将显示元件列表。在
元件列表中，
‘
新的
’
栏被勾选的项目属于新建
元件。
Project050602S-07C00
5
Project050602S-05C01
Project050601S-05C02
7
Pro
j
ect050602S-08C03
6
程序手册
5.6
生产数据的
PCB
导入
Page 5-116 EJS9AC-MB-05P-20
n PCB
导入的设定项目
项目
说明
文件名
显示所选择文件的名称。
复选框
请选择执行导入的
PCB
。初期显示为选择了全部
PCB
的状态。
‘PCB
名
’
显示要导入的
PCB
名称。
‘
基板面
’
显示导入的基板面。将显示
[
表面
]
、
[
背面
]
中的某一项。
‘
数据库
’
显示要导入的
PCB
名称是否已存在。
‘导入后的 PCB 名’ 请设定导入时的 PCB 名称。
‘修改’ 请设定导入时的修改编号。
‘
部品库
’
‘
文件中的部品库
’
指定在
PCB
上实装的元件数据的存储处。
选择
‘
更改为
’
，即能够通过下拉菜单选择程序库。
‘
更改为
’
‘
覆盖现有的
PCB
数据
’
若有已登录的
PCB
数据，指定是否覆盖。
‘
区块数据和坐标数据不匹配时
’
‘
导入坐标数据和区块数据
’
指定区块数据与坐标数据间发生不匹配现象时的导入方法。
各项目的意义，请参照下述记载。
( ‘5.6.1
■区块数据和坐标数据间发生不匹配时的处理
’ )
‘
导入区块数据，再构造坐标数
据
’
‘
用坐标数据再构造区块数据
’
‘
部品数据
’
‘
也导入
PCB
的部品数据
’
指定是否一并导入在
PCB
上使用的元件数据。
‘
相同的元件存在时
’
‘
覆盖
CM/DT
数据
’
当在相同程序库内存在同名元件时，只覆盖保存
CM/DT
数据。
‘
元件数据全部覆盖
’
当在相同程序库内存在同名元件时，将在
CM/DT
用生产数据内
的元件信息上覆盖保存全部的元件数据。
*
针对在
CM/DT
用生产数据中不存在的
NPM
设备固有信息项
目，将转换到固定值后再进行设定。关于进行转换的设定值，
请参照
‘6.4.4
转换数据一览
’
。
‘
不覆盖
’
当在相同程序库内存在同名元件时，不导入这个元件。
‘
使用
CM
参考号
’
指定进行与在
CM
指定的基准号相同的识别处理。
*
只有不拥有扩张数据的参考号
51 ~ 165
为对象。如果属于拥有
扩张数据的参考号，将进行与没有指定时相同的动作。
‘
删除不使用的吸嘴
’
从元件数据的登录吸嘴中，删除没有用于生产的吸嘴。
程序手册
5.6
生产数据的
PCB
导入
EJS9AC-MB-05P-20 Page 5-117
项目
说明
‘NPM
侧吸嘴登录
’
‘
转为
NPM
用吸嘴
’
将登录在
CM/DT
数据中的吸嘴转换到适用于
NPM
的吸嘴后登
录。关于需要转换的吸嘴，请参照
‘6.4.4
转换数据一览
’
。
‘CM/DT
用吸嘴转用
’
将登录在
CM/DT
数据中的吸嘴原封不动地登录进
NPM
用吸嘴。
‘CM/DT
用吸嘴并追加
NPM
用吸嘴
’
将登录在
CM/DT
数据中的吸嘴原封不动地登录进
NPM
用吸嘴
后，再追加将登录吸嘴转换到
NPM
用后的吸嘴。关于需要转换
的吸嘴，请参照
‘6.4.4
转换数据一览
’
。
在进行追加登录之际，先登录
CM/DT
用吸嘴，然后在总计不
超出
5
个
NPM
用转换吸嘴的这个范围内追加。
‘
基板旋转
’
‘
基板
180
度旋转
’
在读取为输送方向不同的生产线所编制的数据时，如果需要将基
板旋转
180
度后再读取，即在这个项目上打勾。
n
按钮
按钮
说明
[
･･･
]
显示选择文件的对话框。
[
全选
] / [
全选解除
]
全部选择或全部解除导入
PCB
的复选框。
[
导入
]
实行导入。
[
取消
]
取消导入。
