程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-153 n 基板图像的放大 1 在 PCB 编辑器上通过 [Ctrl] 键 + 鼠标 滚轮执行操作，或者点击工具栏上的 ( 放大 ) 。 · 将放大基板图像。 n 基板图像的缩小 1 在 PCB 编辑器上通过 [Ctrl] 键 + 鼠标 滚轮执行操作，或者点击工具栏上的 ( 缩小 ) 。 · 将缩小基板图像。 Project 050801S-03C00 1 …
程序手册
5.8 PCB
编辑
Page 5-152 EJS9AC-MB-05P-20
n
编辑基板属性
1
选择菜单栏的
[
修改
]
®
[
编辑面板边
]
，
或者鼠标光标位于基板上时在右击菜
单中选择
[
编辑面板边
]
，或者双击基板。
·
将会显示
<
编辑顶边面板信息
>
画面。
2
进行标签的编辑。
<
基板数据复制
>
画面
: ‘5.8.1
基板信息
’
®
‘
基板标签
’
*
关于基板的宽度尺寸，有时可以输入比设备基
板规格的最大尺寸稍大的值。这是为了应对客
户的基板尺寸的不均而设定的充裕值，因此可
输入设备机构的宽度方向上的最大值。但是，
超出基板规格的最大尺寸的基板，不在保证对
象范围内。
3
点击
[
确定
]
。
·
已被变更的内容将会反映到基板图像上。
Project050801S-01C00
1
Project050801S-02C01
3
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-153

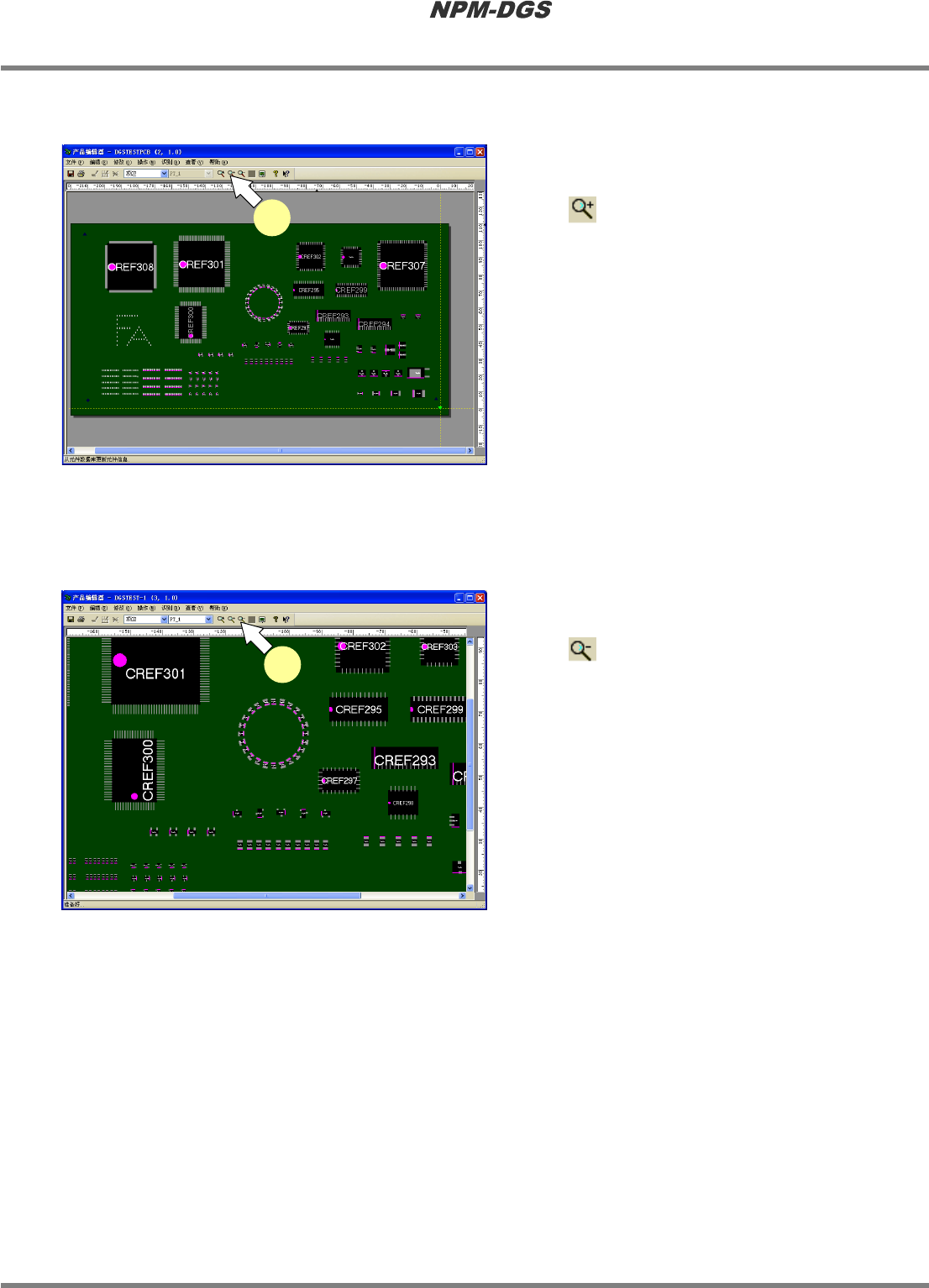

n
基板图像的放大
1
在
PCB
编辑器上通过
[Ctrl]
键
+
鼠标
滚轮执行操作，或者点击工具栏上的
(
放大
)
。
·
将放大基板图像。
n
基板图像的缩小
1
在
PCB
编辑器上通过
[Ctrl]
键
+
鼠标
滚轮执行操作，或者点击工具栏上的
(
缩小
)
。
·
将缩小基板图像。
Project050801S-03C00
1
Project050801S-05C00
1
程序手册
5.8 PCB
编辑
Page 5-154 EJS9AC-MB-05P-20

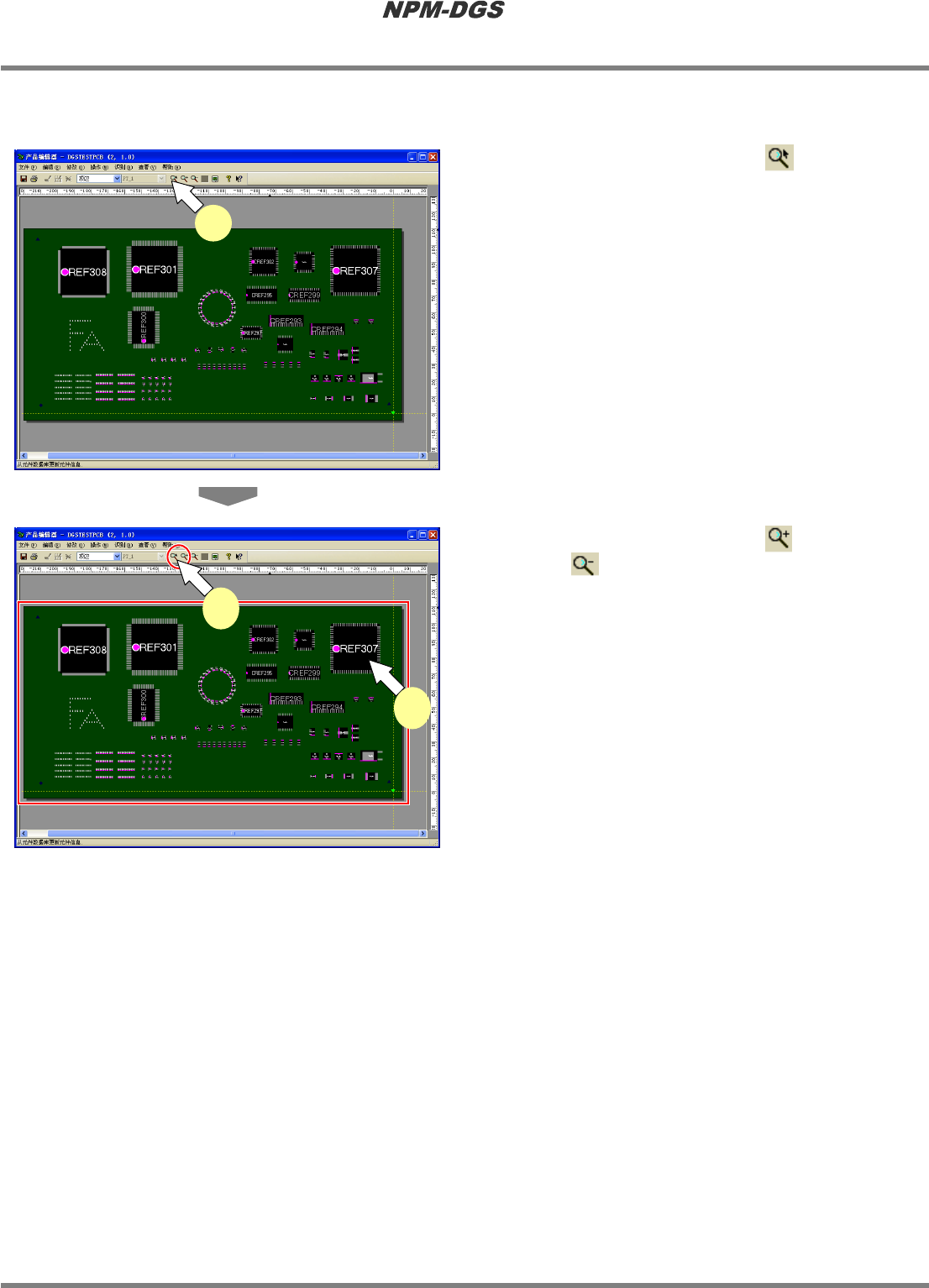

n
基板图像放大、缩小时指定位置
1
点击
PCB
编辑器工具栏的
(
在放
大、缩小时指定位置
)
。
2
点击
PCB
编辑器工具栏的
(
放大
)
或者
(
缩小
)
的任何一个。
3
在
PCB
编辑器的
PCB
图像中，点击要
作为中心的位置。
·
以点击位置为中心，
PCB
图像的显示将放大或
缩小。
Project050801S-07C00
1
Project050801S-07C00
3
2
