5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-169
①添加新建的基板识别标记

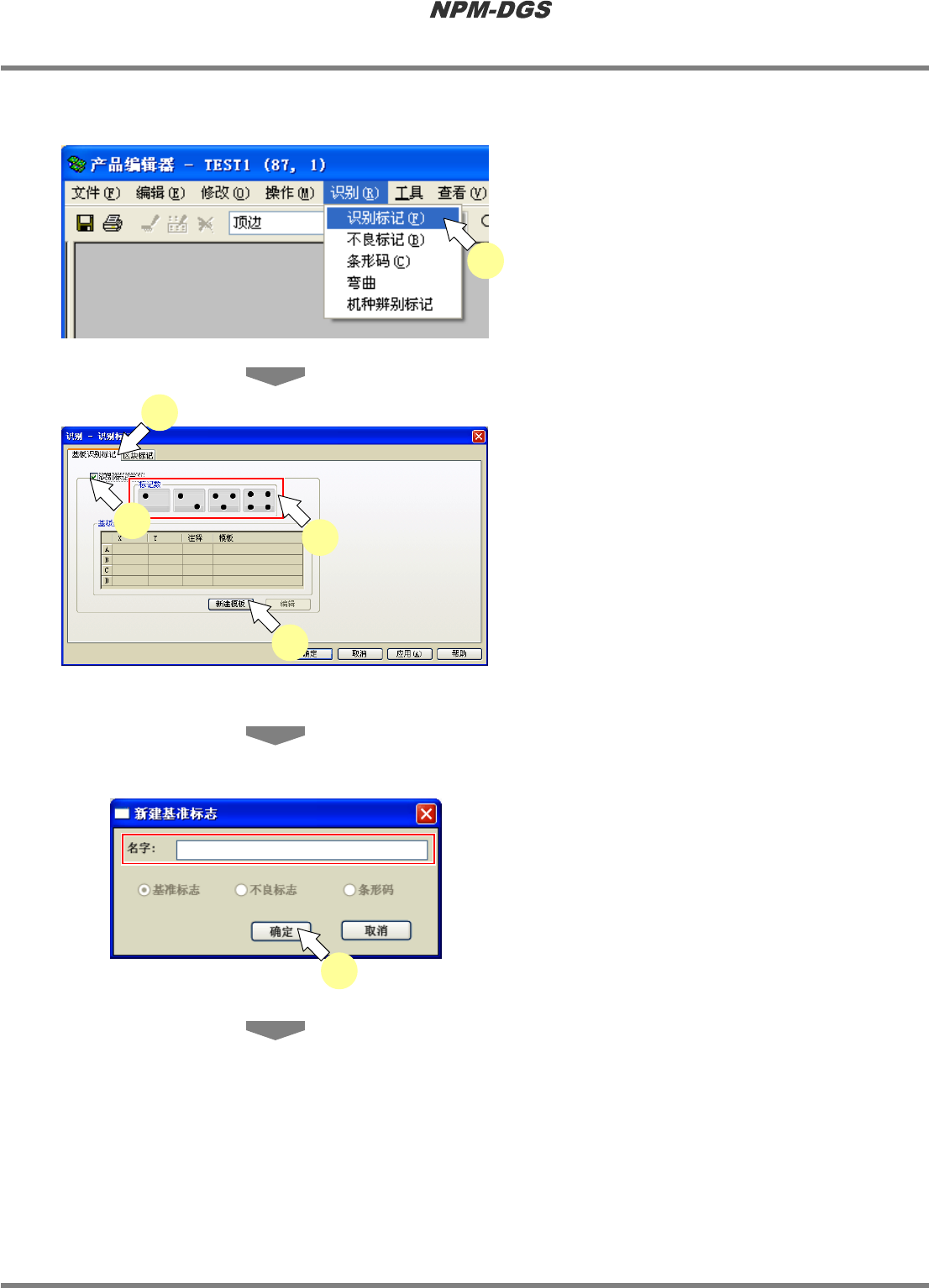

1
选择菜单栏的
[
识别
]
®
[
识别标记
]
。
·
显示出
<
识别
–
识别标记
>
画面。
2
选择
[
基板识别标记
]
标签。
3
‘
识别标记定义
’
栏中打勾。
4
选择标记数。
5
在重新登录标记时，点击
[
新建模板
]
。
·
显示出
<
新建基准标志
>
画面。
·
如果使用已登录的标记时，请跳过步骤
5.
，进
行步骤
8.
的作业。
6
在名称栏里输入标记的名称，点击
[
确
定
]
。
Project050802S-17C02
1
Project050802S-18C00
2
5
4
3
Project050802S-19C00
6
程序手册
5.8 PCB
编辑
Page 5-170 EJS9AC-MB-05P-20

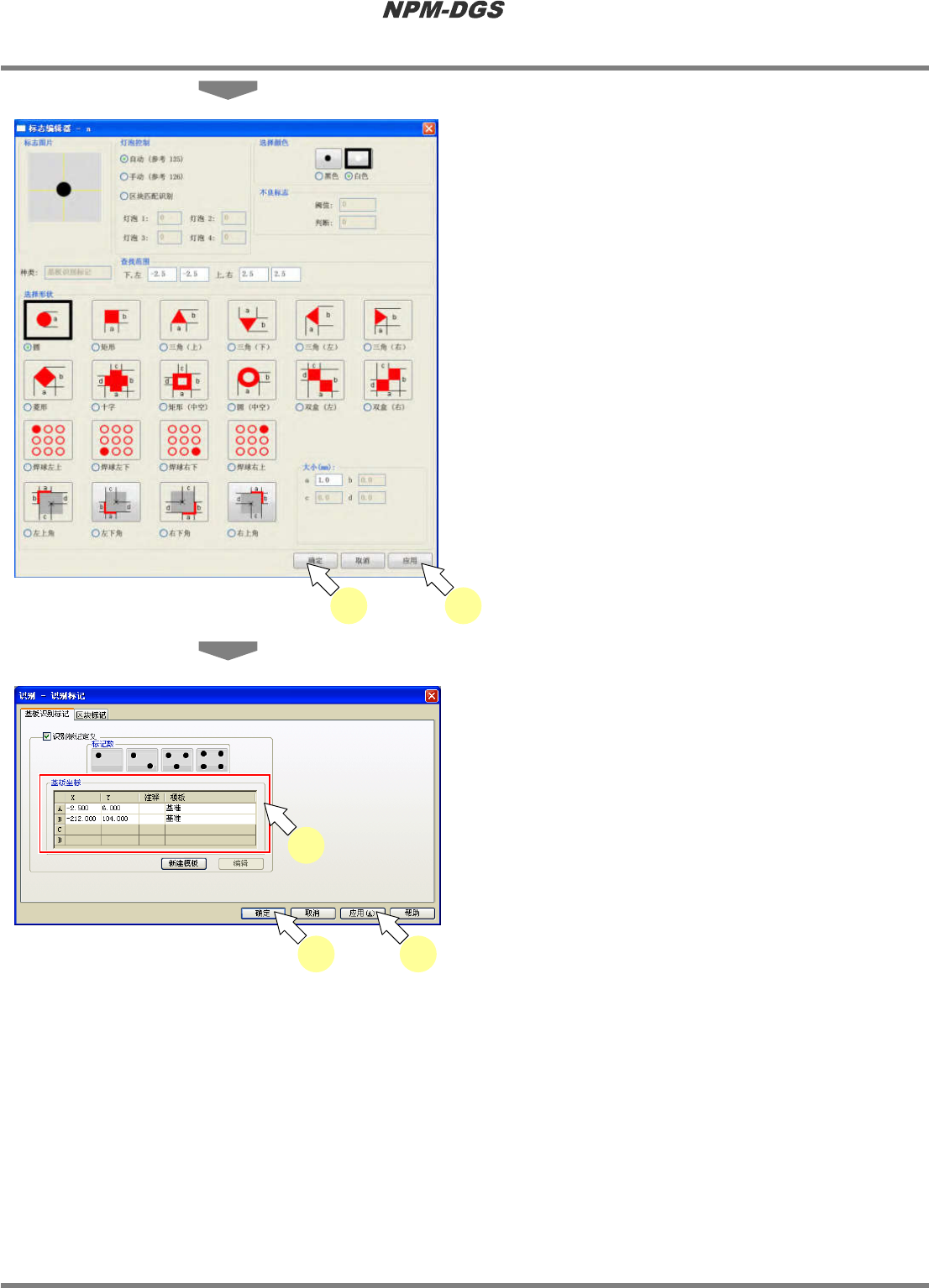

7
对要编辑的地方进行必要的设定，点击
[
应用
]
。
8
点击
[
确定
]
。
·
关闭
<
标志编辑器
>
画面。
9
设定标记，并其设定数量必须与步骤
4.
中设定的标记数一样。
10
点击
[
应用
]
。
11
点击
[
确定
]
。
·
关闭
<
识别
–
识别标记
>
画面。
·
在
PCB
编辑器上显示出基板识别标记。
Project050701S-01C05
7 8
Project050802S-21C00
9
10 11
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-171
②基板识别标记的编辑
1
选择菜单栏的
[
识别
]
®
[
识别标记
]
，或
者双击基板识别标记。
·
显示出
<
识别
–
识别标记
>
画面。
2
选择
[
基板识别标记
]
标签。
3
若要变更标记数，选择标记数。
4
选择要编辑的基板识别标记。
5
进行标记编辑时，点击
[
编辑
]
。
·
显示出
<
标志编辑器
>
画面。
·
如果不进行标记变更，请跳过步骤
5.
，进行步
骤
8.
的作业。
Project050802S-22C02
1
Project050802S-23C00
3
2
4
5
