程序手册 5.8 PCB 编辑 Page 5-186 EJS9AC-MB-05P-20 n 基板不良标记 n 设定项目 项目 说明 ‘ 不良标记定义 ’ 使用基板不良标记时，打勾。 ‘X’ 设定基板不良标记的 X 坐标。 ‘Y’ 设定基板不良标记的 Y 坐标。 ‘ 注释 ’ 输入关于基板不良标记的说明。 ‘ 模板 ’ 使用于本区块标记的模板标记。可以 选择在 ‘5.7 标记的设定 ’ 中编制 的模板标记。在拉下菜单里显示可参 照的模板标…
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-185

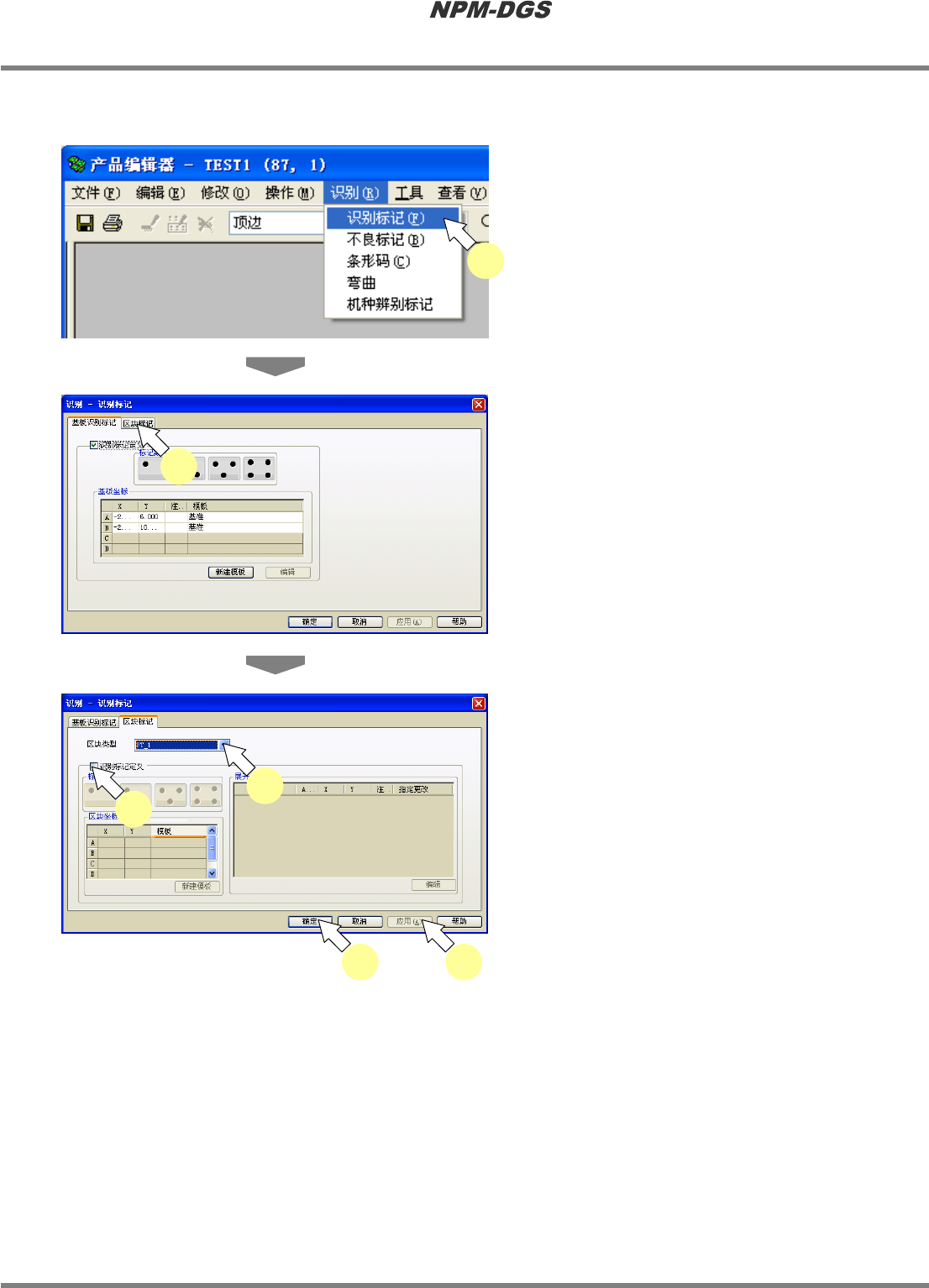

⑤区块识别标记的删除
1
选择菜单栏的
[
识别
]
®
[
识别标记
]
，或
者双击区块识别标记。
·
显示出
<
识别
–
识别标记
>
画面。
2
选择
[
区块标记
]
标签。
·
双击区块识别标记，自动显示出
[
区块标记
]
标
签。
3
选择删除区块识别标记的区块类型。
4
将
‘
识别标记定义
’
栏中打的勾子去掉。
5
点击
[
应用
]
。
6
点击
[
确定
]
。
·
关闭
<
识别
–
识别标记
>
画面。
·
在
PCB
编辑器上删除区块识别标记。
Project050802S-40C02
1
Project050802S-41C00
2
Project050802S-42C00
3
6
4
5
程序手册
5.8 PCB
编辑
Page 5-186 EJS9AC-MB-05P-20
n
基板不良标记
n
设定项目
项目
说明
‘
不良标记定义
’
使用基板不良标记时，打勾。
‘X’
设定基板不良标记的
X
坐标。
‘Y’
设定基板不良标记的
Y
坐标。
‘
注释
’
输入关于基板不良标记的说明。
‘
模板
’
使用于本区块标记的模板标记。可以选择在
‘5.7
标记的设定
’
中编制
的模板标记。在拉下菜单里显示可参照的模板标记。
n
按钮
按钮
说明
[
新建模板
]
显示新建模板标记的编制画面。
[
编辑
]
显示选择中的代表不良标记的编辑画面。
Project050802S-43C02
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-187
①添加新建的基板不良标记
1
选择菜单栏的
[
识别
]
®
[
不良标记
]
。
·
显示出
<
识别
–
不良区块
>
画面。
2
选择
[
基板不良标记
]
标签。
3
在
‘
不良标记定义
’
栏中打勾。
4
在重新登录标记时，点击
[
新建模板
]
。
·
显示出
<
新建基准标志
>
画面。
·
如果使用已登录的标记，请跳过步骤
4.
，进行
步骤
7.
的作业。
5
在名称栏里输入标记的名称，点击
[
确
定
]
。
Project050802S-46C00
5
Project050802S-44C02
1
Project050802S-4302
2
3
4
