程序手册 5.8 PCB 编辑 Page 5-188 EJS9AC-MB-05P-20 6 对要编辑的地方进行必要的设定， 点击 [ 应用 ] 。 7 点击 [ 确定 ] 。 · 关闭 < 标志编辑器 > 画面。 8 进行基板不良标记的设定。 9 点击 [ 应用 ] 。 10 点击 [ 确定 ] 。 · 关闭 < 识别 – 不良区块 > 画面。 · 在 PCB 编辑器上显示出基 板不良标记。 Project050…

100%1 / 1560
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-187

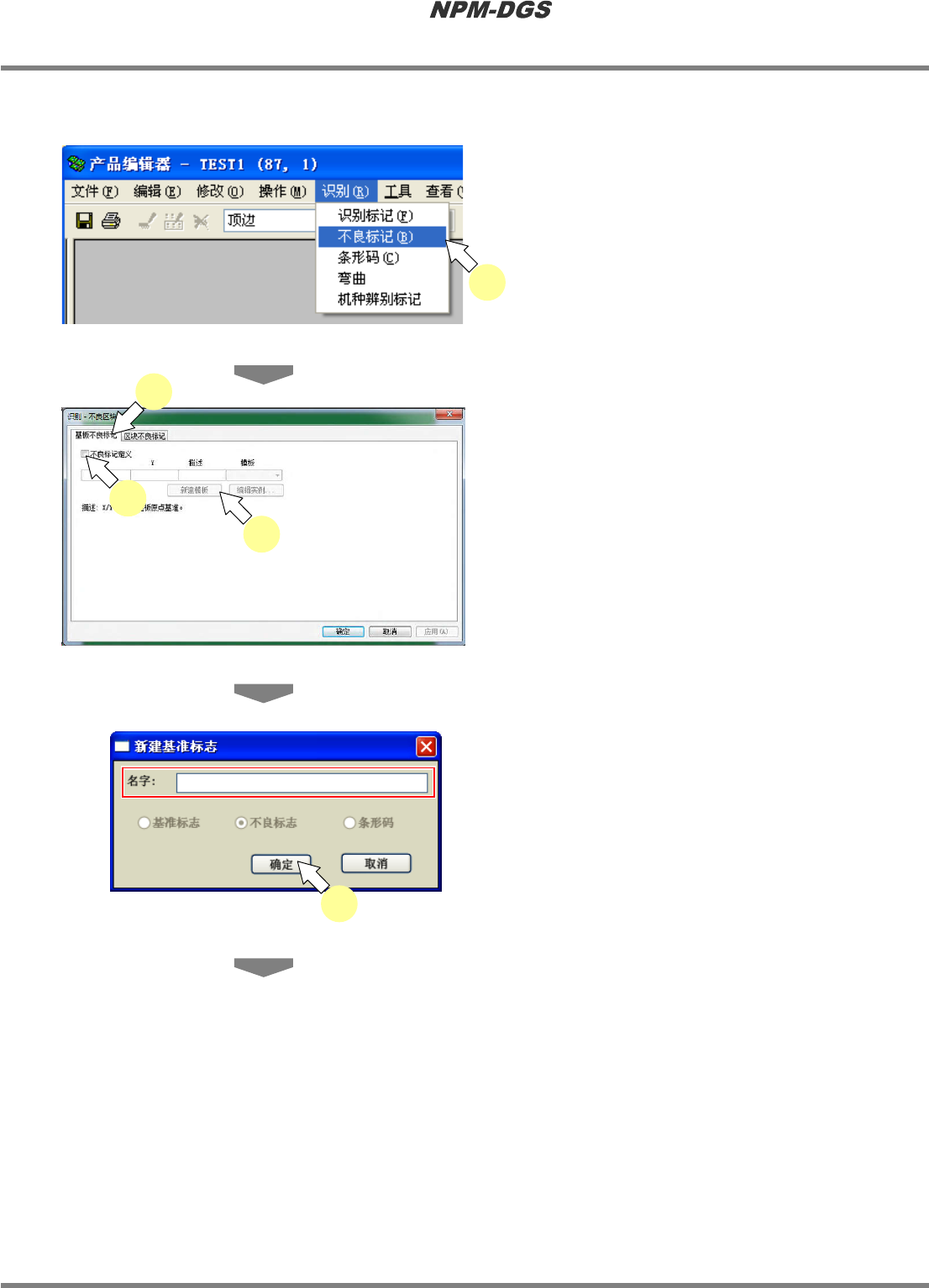

①添加新建的基板不良标记
