程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-213 ② 基板弯曲计测点的编辑 1 选择菜单的 [ 识别 ] ® [ 弯曲 ] 。 · 显示出 < 识别 – 弯曲 > 画面。 2 选择 [ 区块弯曲 ] 选项。 · 当在 PCB 编辑器上，双击区块弯曲计测点时， 将会自动显示 [ 区块弯曲 ] 选项。 3 选择需要编辑区块弯曲的区块类型。 4 变更区块弯曲计测点基准时， 选择需要 进行编…
程序手册
5.8 PCB
编辑
Page 5-212 EJS9AC-MB-05P-20

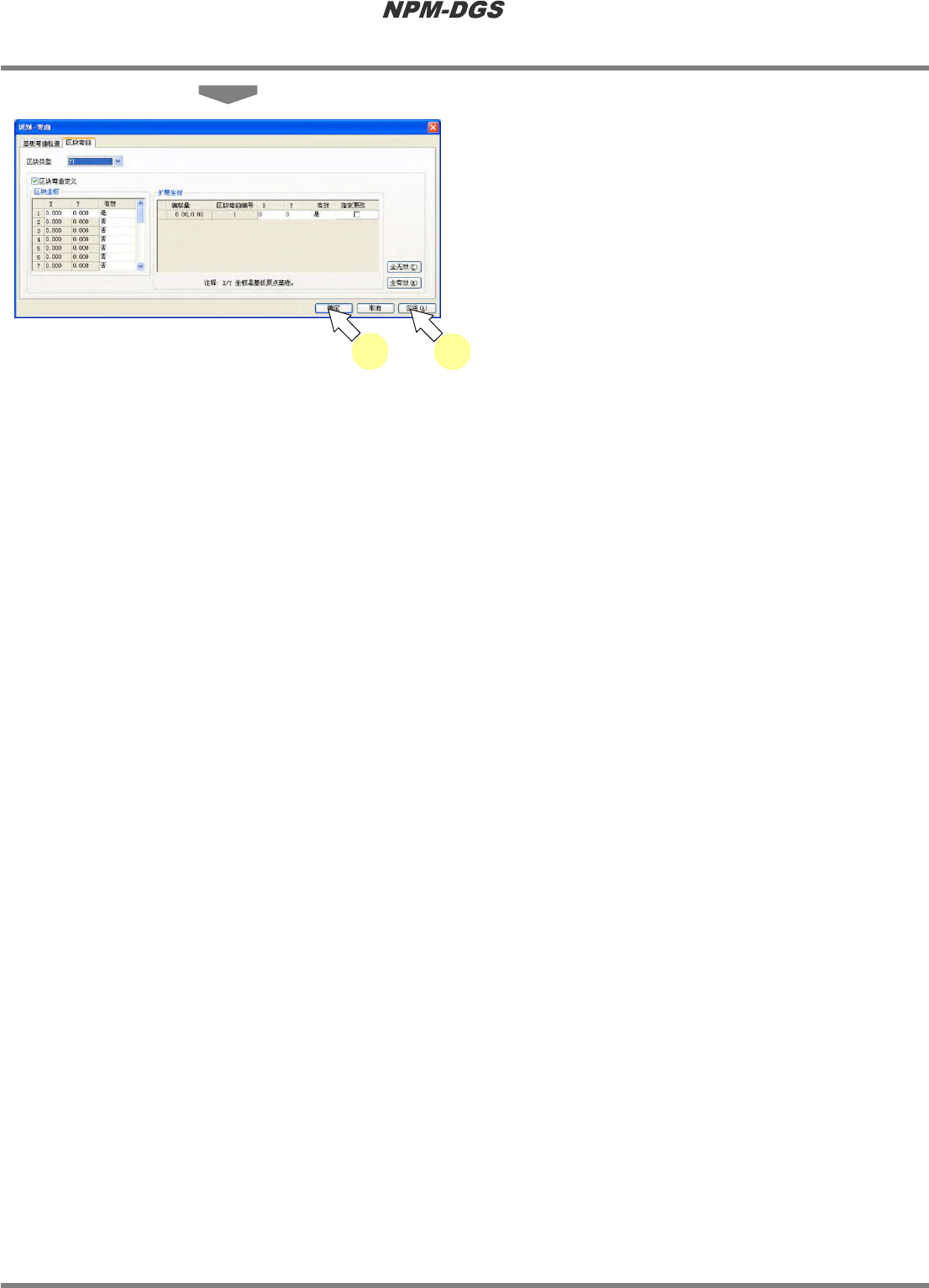

8
点击
[
应用
]
。
9
点击
[
确定
]
。
·
关闭
<
识别–弯曲
>
画面。
·
基板弯曲标记的变更将会反映进
PCB
编辑器。
Project050802S-124C00
9
8
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-213

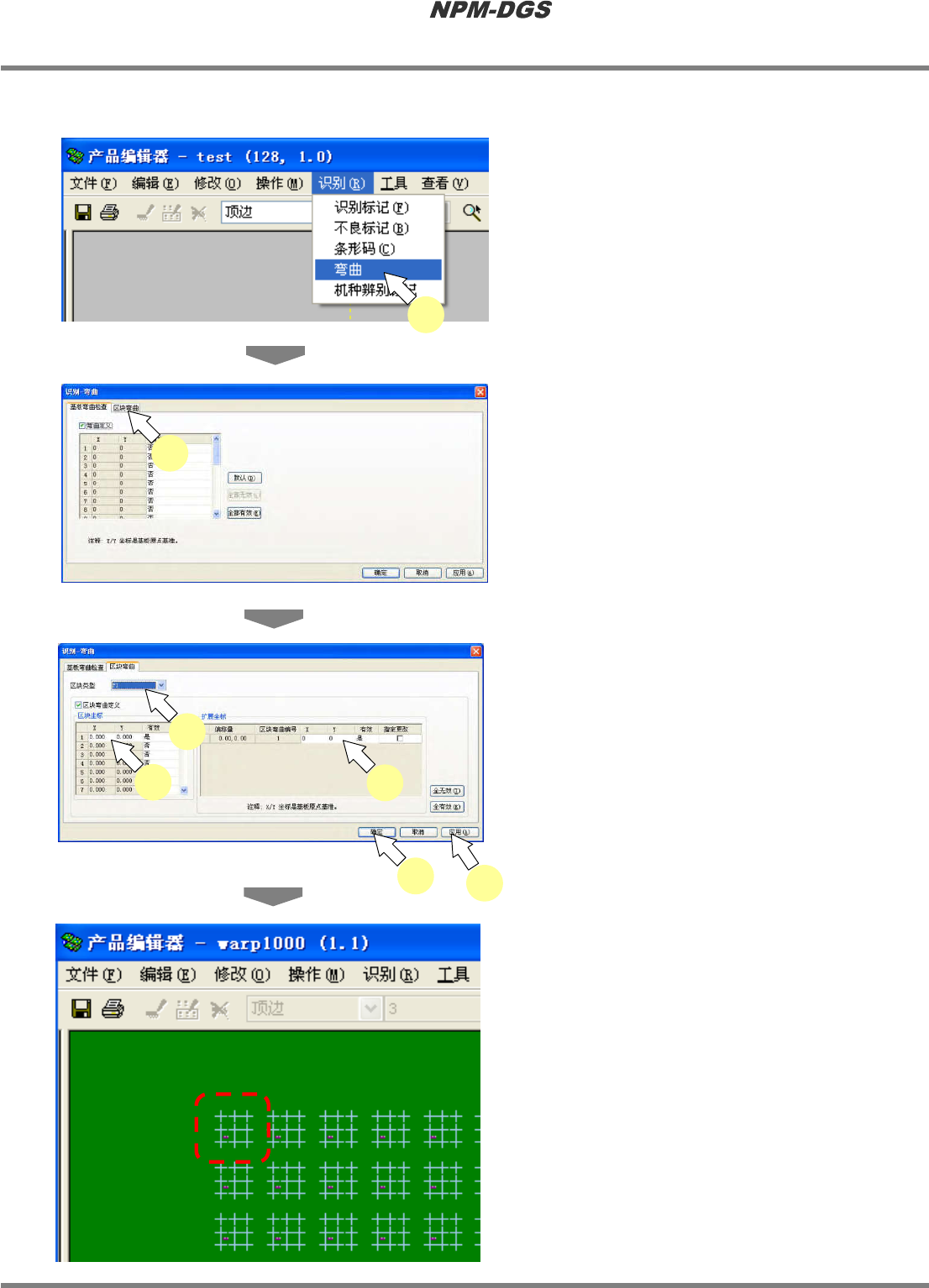

②基板弯曲计测点的编辑
1
选择菜单的
[
识别
]
®
[
弯曲
]
。
·
显示出
<
识别
–
弯曲
>
画面。
2
选择
[
区块弯曲
]
选项。
·
当在
PCB
编辑器上，双击区块弯曲计测点时，
将会自动显示
[
区块弯曲
]
选项。
3
选择需要编辑区块弯曲的区块类型。
4
变更区块弯曲计测点基准时，选择需要
进行编辑的区块弯曲计测点基准后，进
行变更。
5
选择、编辑需要变更的区块弯曲计测
点。
*
通过变更是
/
否，能够跳过对象弯曲计测点。
6
点击
[
应用
]
。
7
点击
[
确定
]
。
·
将关闭
<
识别
–
弯曲
>
画面。
·
基板弯曲标记的变更将反映到
PCB
编辑器上。
Project050802S-118C00
1
Project050802S-117C00
2
Project050802S-127C00
Project050802S-125C00
3
4
5
6
7
程序手册
5.8 PCB
编辑
Page 5-214 EJS9AC-MB-05P-20

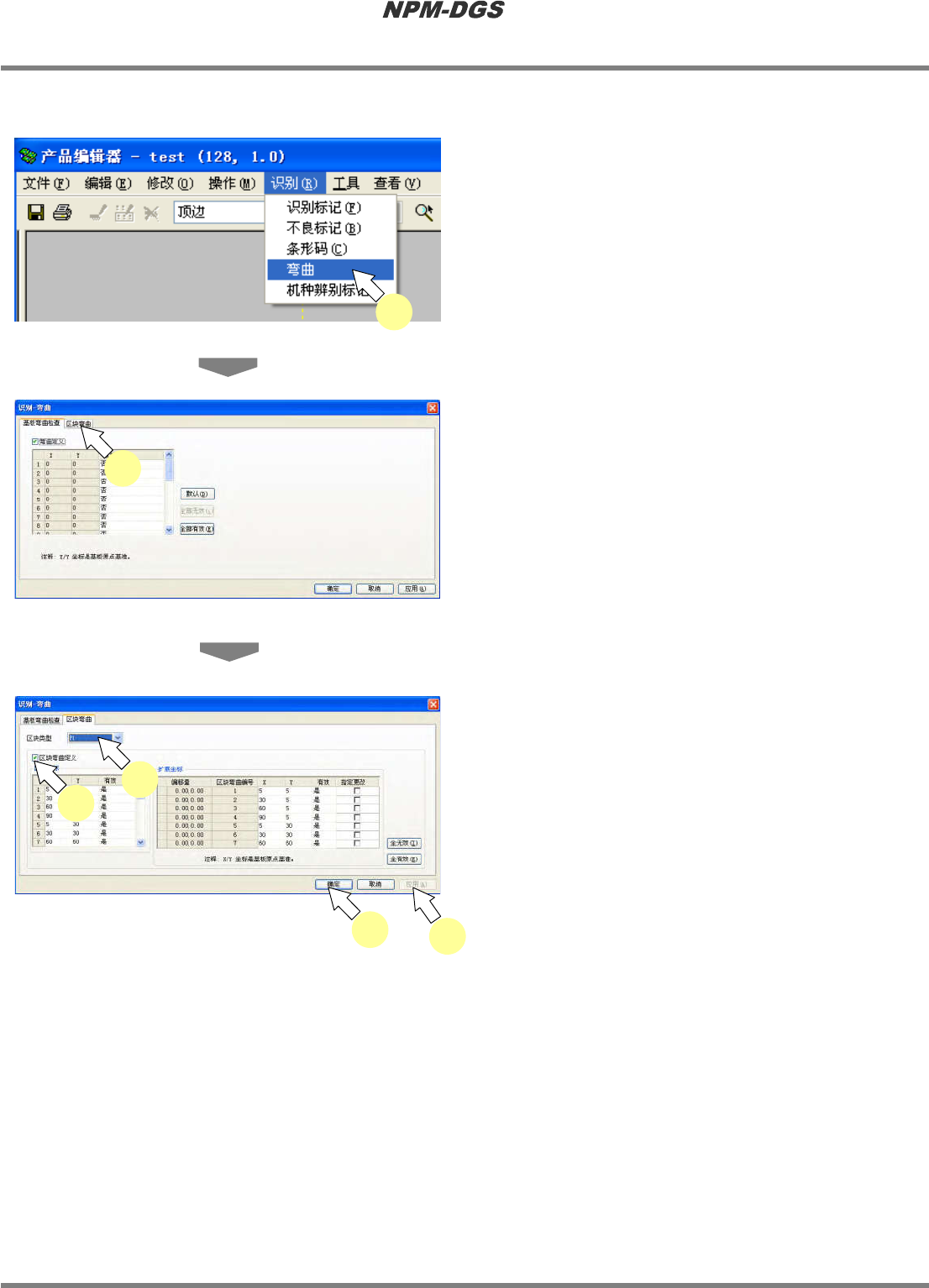

③区块弯曲计测点的删除
1
选择菜单的
[
识别
]
®
[
弯曲
]
。
·
显示出
<
识别
–
弯曲
>
画面。
2
选择
[
区块弯曲
]
选项。
·
当在
PCB
编辑器上，双击区块弯曲计测点时，
将会自动显示
[
区块弯曲
]
选项。
3
选择需要删除的区块弯曲行的区块类
型。
4
解除
‘
弯曲定义
’
的勾选。
5
点击
[
应用
]
。
6
点击
[
确定
]
。
·
将关闭
<
识别
–
弯曲
>
画面。
·
基板识别标记将会从
PCB
编辑器上被删除。
Project050802S-118C00
1
Project050802S-117C00
2
Project050802S-125C00
3
4
6
5
