程序手册
5.8 PCB
编辑
Page 5-214 EJS9AC-MB-05P-20
③区块弯曲计测点的删除
1
选择菜单的
[
识别
]
®
[
弯曲
]
。
·
显示出
<
识别
–
弯曲
>
画面。
2
选择
[
区块弯曲
]
选项。
·
当在
PCB
编辑器上，双击区块弯曲计测点时，
将会自动显示
[
区块弯曲
]
选项。
3
选择需要删除的区块弯曲行的区块类
型。
4
解除
‘
弯曲定义
’
的勾选。
5
点击
[
应用
]
。
6
点击
[
确定
]
。
·
将关闭
<
识别
–
弯曲
>
画面。
·
基板识别标记将会从
PCB
编辑器上被删除。
Project050802S-118C00
1
Project050802S-117C00
2
Project050802S-125C00
3
4
6
5
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-215
n
区块条形码
n
显示项目
项目
说明
‘
扩展坐标
’
‘
偏移量
’
显示区块条形码的
X
、
Y
坐标的偏移。
n
设定项目
项目
说明
‘
区块条形码
’
选择对哪一个区块类型进行设定。
‘
条形码定义
’
使用区块条形码时打勾。
‘
区块坐标
’
‘X’
设定区块条形码基准的
X
坐标。
‘Y’
设定区块条形码基准的
Y
坐标。
‘
模板
’
使用于本区块标记的模板标记。可以选择在
‘5.7
标记的设定
’
中编制的模板标记。在拉下菜单里显示可参照的模板标记。
‘
扩展坐标
’
‘X’
从区块条形码基准的
X
坐标位置起移动与偏移的
X
坐标一样的距
离，并对其位置进行设定。
‘Y’
从区块条形码基准的
Y
坐标位置起移动与偏移的
Y
坐标一样的距
离，并对其位置进行设定。
‘
注释
’
输入关于区块条形码的说明。
‘
指定更改
’
显示用户是否已变更区块条形码的
X
、
Y
坐标。
n
按钮
按钮
说明
‘
区块坐标
’
[
新建模板
]
显示新建模板标记的编制画面。
‘
扩展坐标
’
[
编辑
]
显示选择中的区块条形码的编辑画面。
Project050802S-82C00
程序手册
5.8 PCB
编辑
Page 5-216 EJS9AC-MB-05P-20

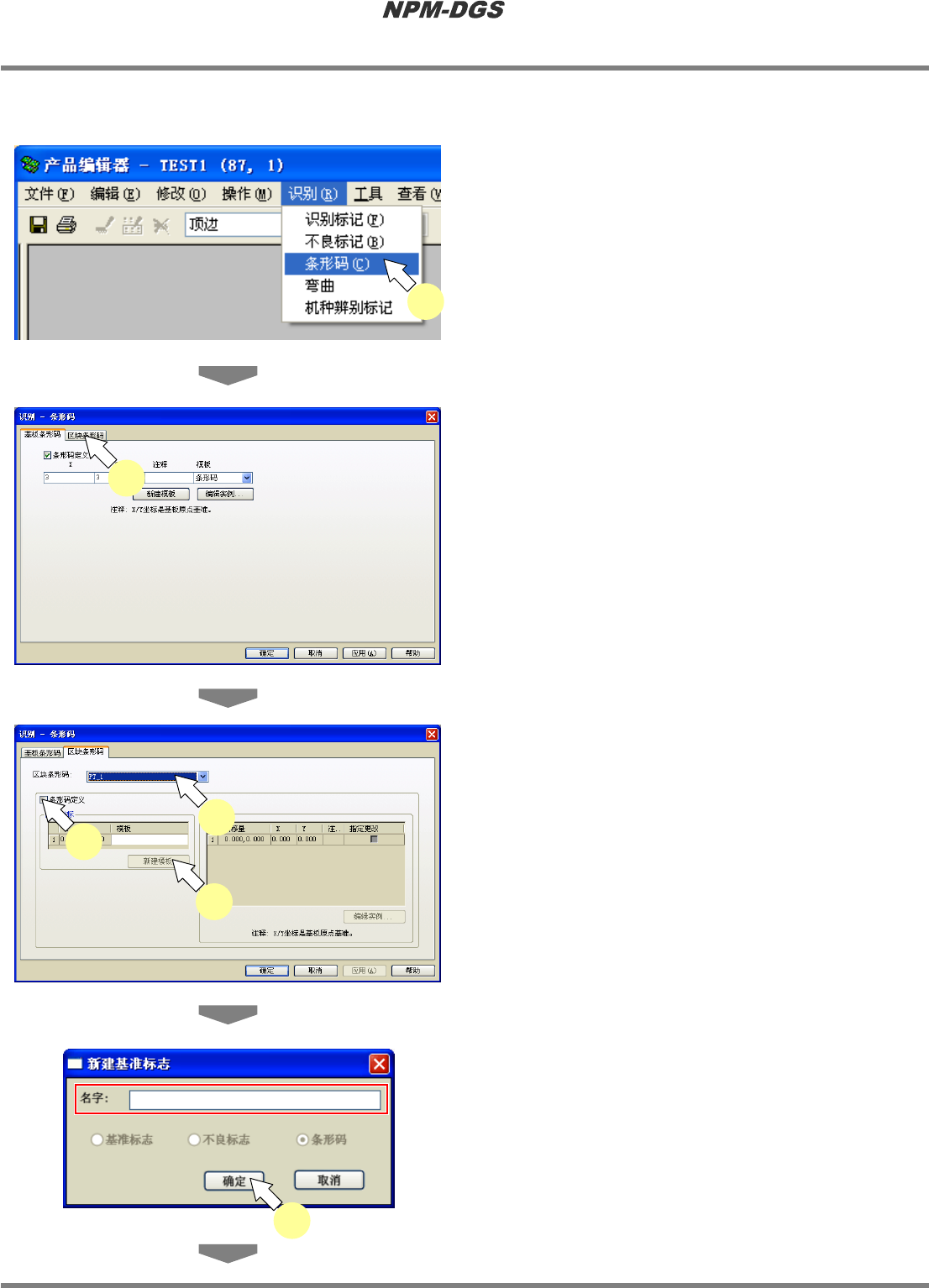

①添加新建的区块条形码
1
选择菜单栏的
[
识别
]
®
[
条形码
]
。
·
显示出
<
识别
–
条形码
>
画面。
2
选择
[
区块条形码
]
标签。
3
选择要添加区块条形码的区块类型。
4
在
‘
条形码定义
’
栏中打勾。
5
在重新登录标记时，点击
[
新建模板
]
。
·
显示出
<
新建基准标志
>
画面。
·
如果使用已登录的标记，请跳过步骤
5.
，进行
步骤
8.
的作业。
6
在名称栏里输入标记的名称，点击
[
确
定
]
。
Project050802S-83C02
1
Project050802S-86C00
6
Project050802S-84C00
2
Project050802S-85C00
3
4
5
