程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-223 7 点击 [ 确定 ] 。 · 关闭 < 识别 – 机种辨别标记 > 画面。 · 在 PCB 编辑画面上方显示 机种辨别标记。 Product050802S-1 20C00 7
程序手册
5.8 PCB
编辑
Page 5-222 EJS9AC-MB-05P-20

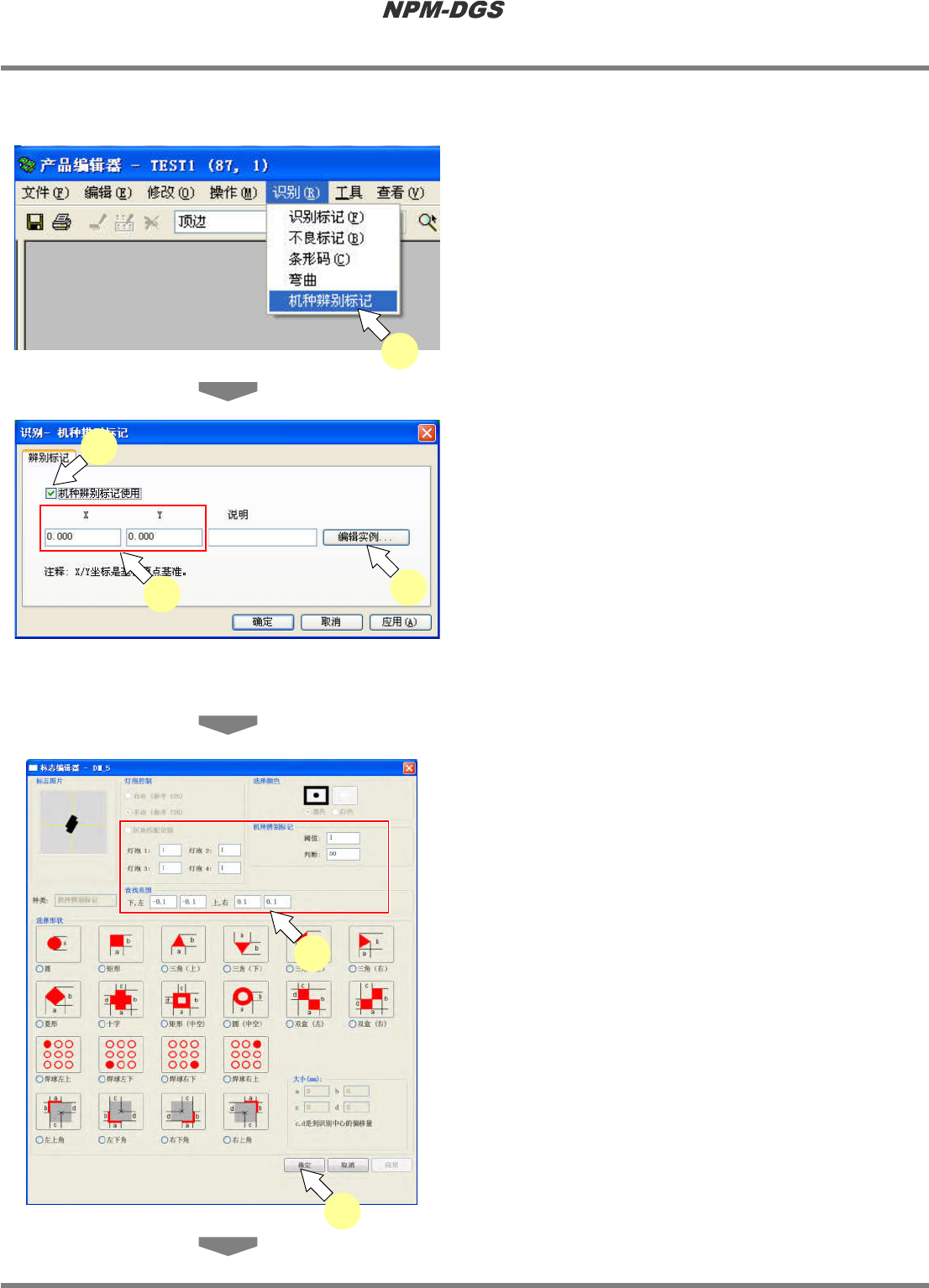

①新建追加机种辨别标记
1
选择菜单栏的
[
识别
]
®
[
机种辨别标
记
]
。
·
显示
<
识别
–
机种辨别标记
>
画面。
2
在
‘
机种辨别标记使用
’
的复选框中打
勾。
3
输入各机种标记的
X
、
Y
坐标。
*
机种辨别标记需要设定为与成对基板相同的坐
标。
4
点击
[
编辑实例
]
。
·
显示
<
编辑标记
>
画面。
*
机种辨别标记与基板识别标记等标记不同，不
拥有模板。在新建编制之际，请务必在编辑标
记画面下确认标记的设定。
5
在需要进行编辑的项目上进行必要的
设定。
6
点击
[
确定
]
。
·
关闭
<
编辑标记
>
画面。
Product050802S-117C00
1
Product050802S-118C00
2
3
4
Product050802S-119C01
6
5
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-223

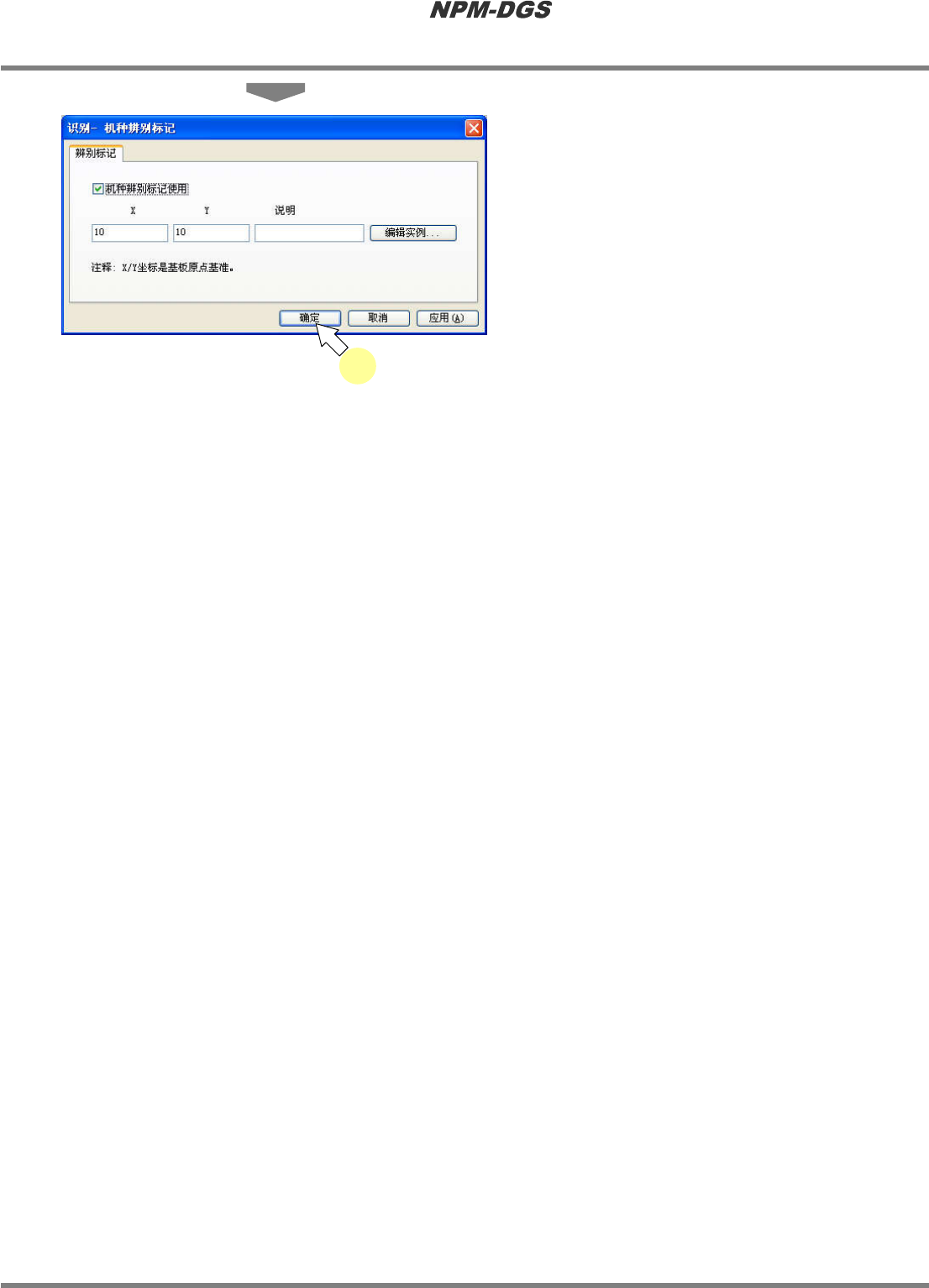

7
点击
[
确定
]
。
·
关闭
<
识别
–
机种辨别标记
>
画面。
·
在
PCB
编辑画面上方显示机种辨别标记。
Product050802S-120C00
7
程序手册
5.8 PCB
编辑
Page 5-224 EJS9AC-MB-05P-20

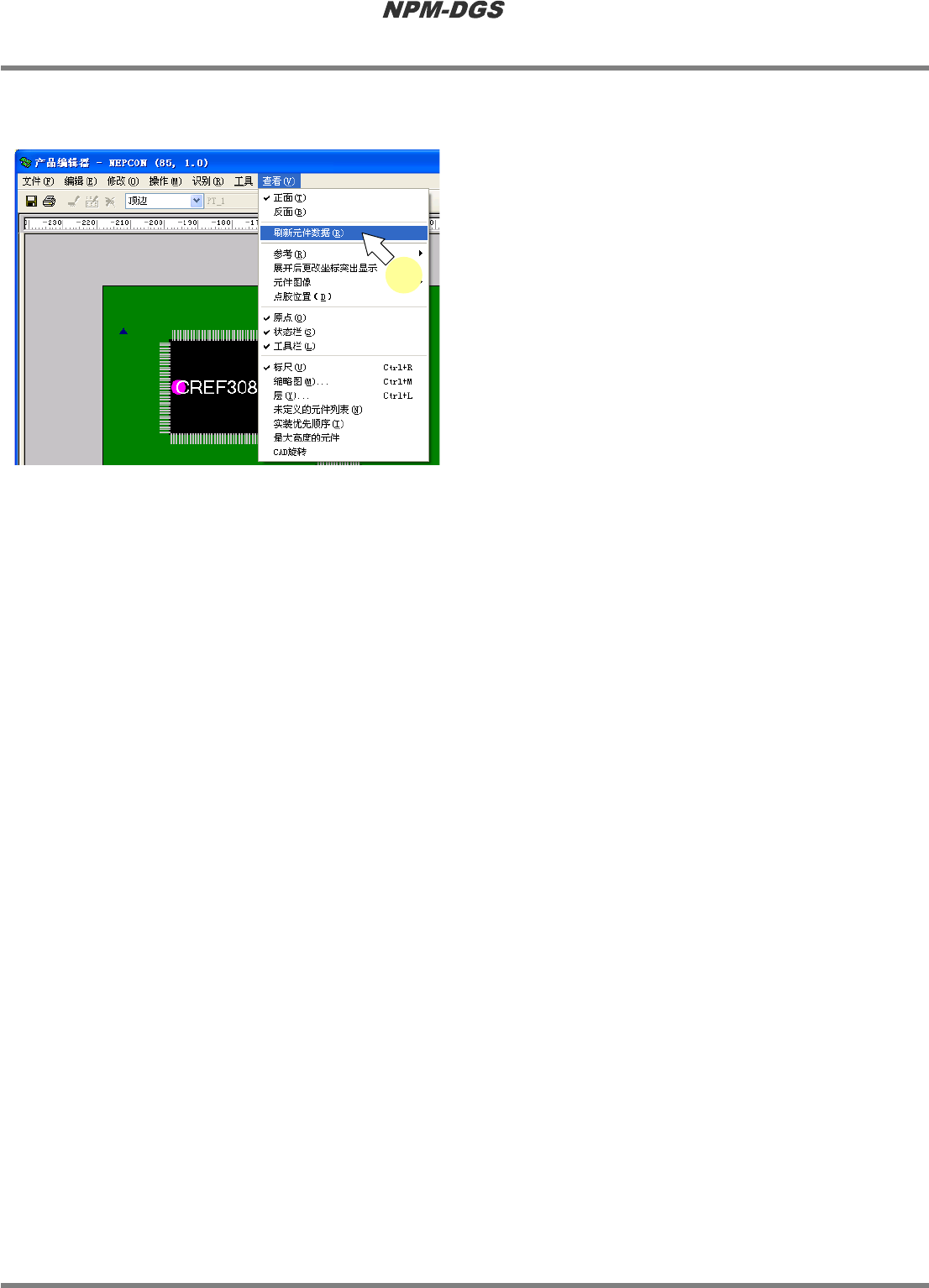

n
刷新元件数据
1
选择菜单栏的
[
查看
]
®
[
刷新元件数
据
]
。
·
重新描画
PCB
图像的元件数据。
Project050802S-97C03
1
