程序手册 5.8 PCB 编辑 Page 5-226 EJS9AC-MB-05P-20 n 参考的显示 1 选择菜单栏的 [ 查看 ] ® [ 参考 ] ，然后选 择附加到元件图像中的 ( 参考 / 元件 ) 编号。 · 在元件图像里显示出所 选择的 ( 参考 / 元件 ) 编 号。 Project050802S-98C03 1 Project050802S-99C02
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-225

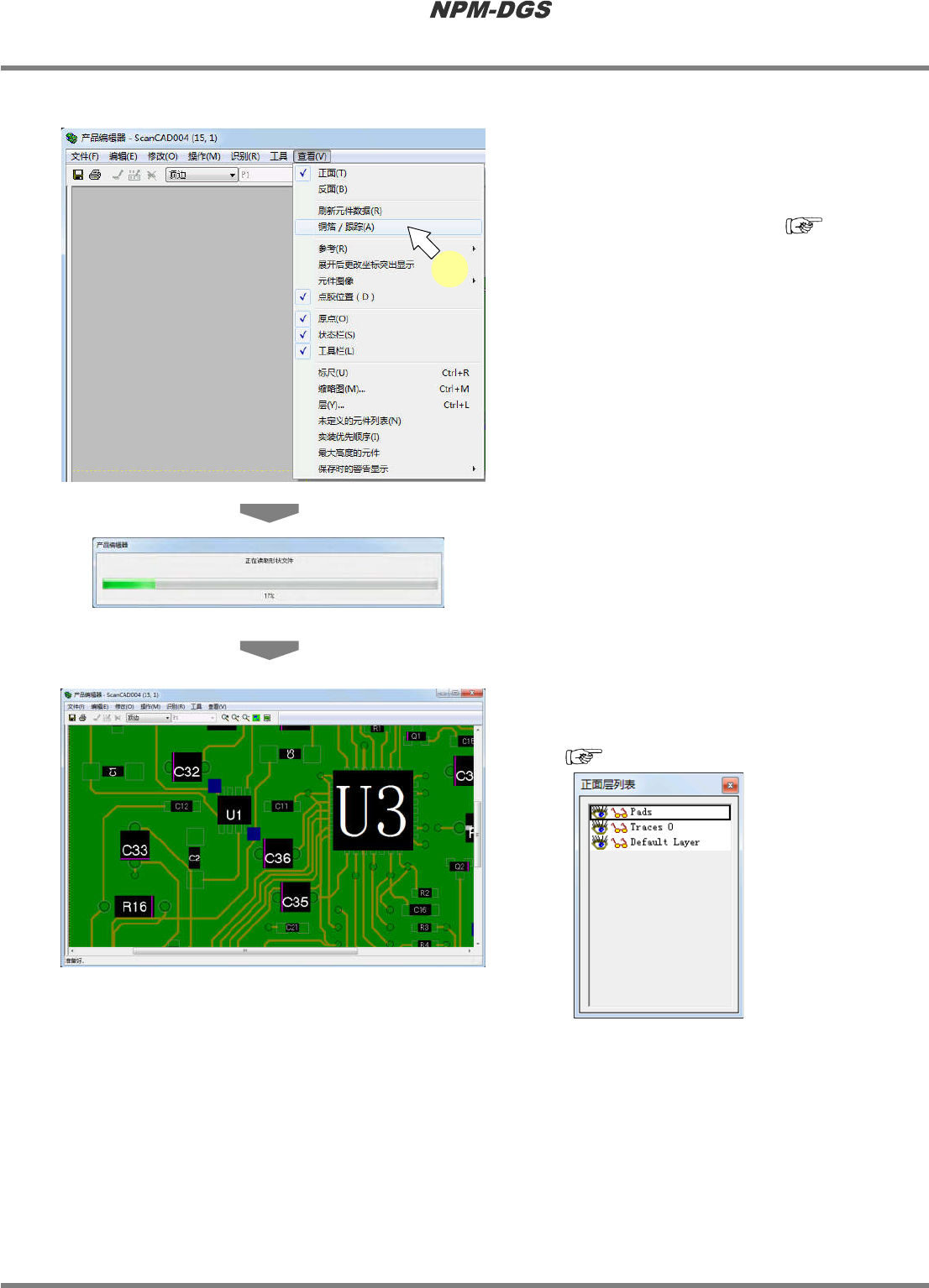

n
铜箔
/
跟踪的显示
1
选择菜单栏的
[
查看
]
®
[
铜箔
/
跟踪
]
。
*
铜箔
/
跟踪的选择，只可在
Gerber
数据下或设
定有背景数据时选择。
Gerber
数据
/
背景数据的设定
5.8.1
基板
信息
■
向基板示意图导入
Gerber
数据、
5.8.1
基板信息
■向基板示意图导入背景数据
·
完成读取后，将在
PCB
示意图中显示背景数据。
背景数据可作为图层而切换显示
/
隐藏。关于图层
5.8.2
基板编辑
■
图层的显示
Project050802S-140C00
Project050802S-141C00
Project050802S-142C00
Project050801S-32C00
1
程序手册
5.8 PCB
编辑
Page 5-226 EJS9AC-MB-05P-20

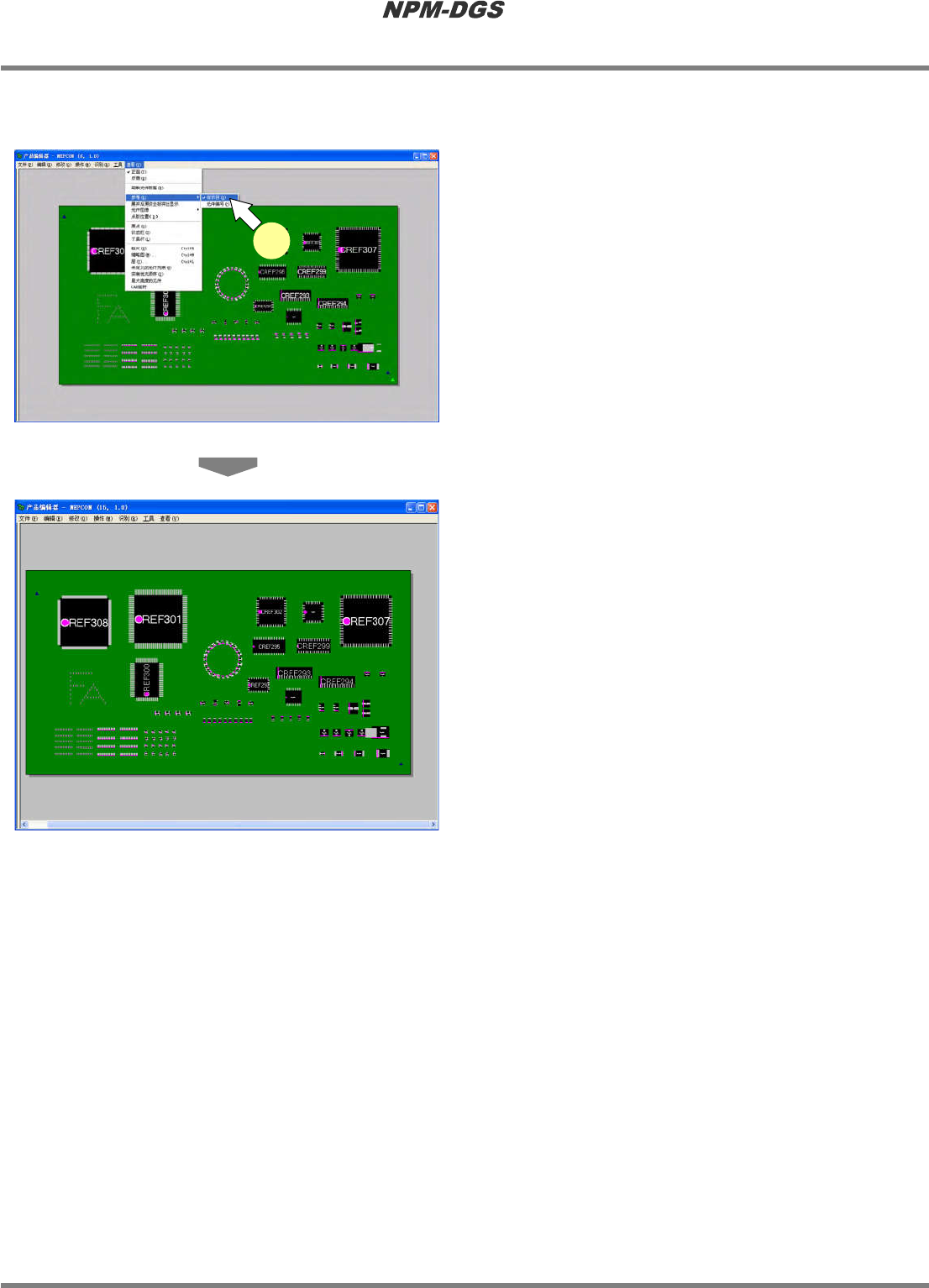

n
参考的显示
1
选择菜单栏的
[
查看
]
®
[
参考
]
，然后选
择附加到元件图像中的
(
参考
/
元件
)
编号。
·
在元件图像里显示出所选择的
(
参考
/
元件
)
编
号。
Project050802S-98C03
1
Project050802S-99C02
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-227
n
元件图像
可按照元件图像、外框、明细分别显示元件图像。
1
选择菜单栏的
[
查看
]
®
[
元件图像
]
后，
勾选
[
元件图像
]
、
[
外框
]
、
[
明细
]
中的某
一项。
*
初次启动时，
PCB
编辑器的
[
元件图像
]
默认勾
选
[
元件图像
]
。
·
即会按照所选择的显示方法显示元件。
n
以
[
外框
]
显示元件
n
以
[
明细
]
显示元件
Project050802S-101C03
1
Project050802S-128C00
Project050802S-129C00
