程序手册
5.8 PCB
编辑
Page 5-238 EJS9AC-MB-05P-20
5.8.3
在
<
贴装点属性
>
画面上，进行实装点的添加和编辑。
n

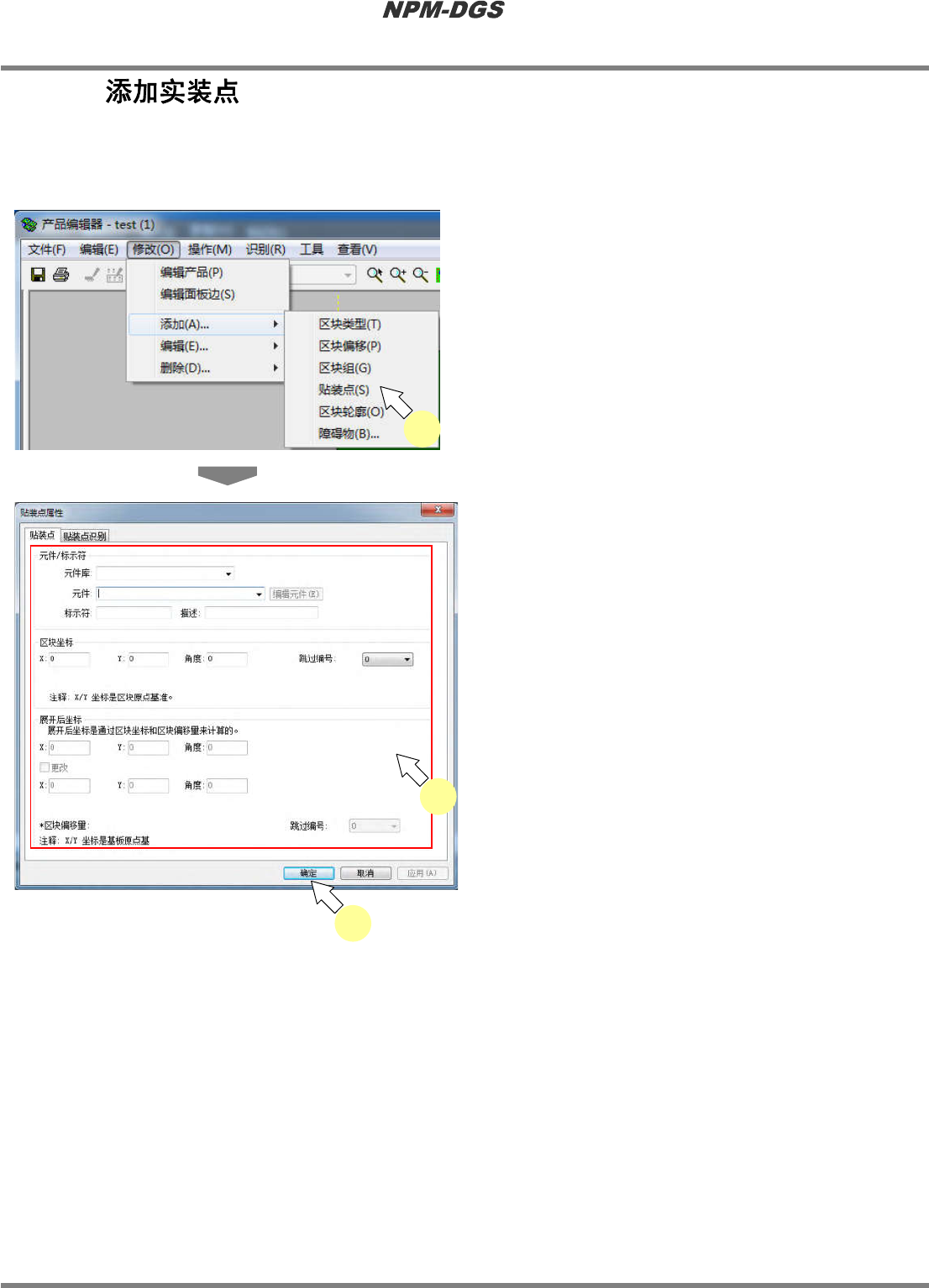

添加实装点
1
选择菜单栏的
[
修改
]
®
[
添加
]
®
[
贴装
点
]
。
·
将会显示
<
贴装点属性
>
画面。
2
设定与实装点有关的信息。
3
点击
[
确定
]
。
Project050803S-01C03
1
Pro
j
ect050803S-05C04
3
2
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-239
①贴装点标签
在
‘
贴装点
’
标签上设定实装点的信息。
n
设定项目
项目
说明
‘
元件
/
标记符
’
‘
元件库
’
实装的元件属于的元件库。
‘
元件
’
实装的元件名称。
‘
标示符
’
为了参照实装点而使用的参考号
(
电路编号
)
。
当电路编号重复检查设定为有效时，在设定之际，将执行是否与
其他贴装点发生重复的确认。
'
3.2.3 DGS
'
‘
描述
’
与贴装点相关的注释
(
任意
)
。
‘
区块坐标
’
‘X’
区块原点基准的实装点的
X
坐标。
(
右方向
:
正
)
‘Y’
区块原点基准的实装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
区块原点基准的实装角度。
(
逆时针
:
正
)
‘
点胶角度
’
进行点胶的角度。
(
输入范围
: 0 ~ 360)
(
如果没有在贴装点的元件上定义点胶选项，将不会显示此项目
)
跳跃编号
对元件可以设定
0
～
9
为止的跳跃编号。通过在设备选择所对应
的跳跃编号，可以进行整体的元件跳跃。设定为
0
时不进行元件
的跳跃。
(
跳跃编号的功能只限在
AM100
可以使用。
)
‘
展开后坐标
’
上段
:
不可变更、计算后的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
‘
点胶角度
’
进行点胶的角度。
(
如果没有在贴装点的元件上定义点胶选项，将
不会显示此项目
)
下段
:
可变更、实际的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
‘
点胶角度
’
进行点胶的角度。
(
如果没有在贴装点的元件上定义点胶选项，将
不会显示此项目
)
Project050803S-05C04
程序手册
5.8 PCB
编辑
Page 5-240 EJS9AC-MB-05P-20
n
按钮
按钮
说明
[
编辑元件
]
启动
<
元件编辑器
>
。
