程序手册
5.8 PCB
编辑
Page 5-240 EJS9AC-MB-05P-20
n
按钮
按钮
说明
[
编辑元件
]
启动
<
元件编辑器
>
。
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-241
②贴装点识别
在贴装点识别标签下，设定或删除贴装点识别标记。
定义贴装点识别标记，必须先定义贴装点信息。
n
设定项目
項目
説明
‘
贴装点识别
’
设定贴装点识别标记的数量。
‘
区块坐标
’
‘X’
区块原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
区块原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
区块原点基准的贴装角度。
(
逆时针旋转
:
正
)
‘
展开后坐标
’
左侧
:
不可变更、计算后的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
右侧
:
可变更、实际的坐标位置
‘X’
基板原点基准的贴装点的
X
坐标。
(
右方向
:
正
)
‘Y’
基板原点基准的贴装点的
Y
坐标。
(
上方向
:
正
)
‘
角度
’
基板原点基准的贴装角度。
(
逆时针旋转
:
正
)
n
按钮
按钮
说明
[
编辑
]
启动
<
标志编辑器
>
，可更新标记数据。当在编辑时存在位于其他
偏移量中的标记或使用相同标记模板的其他标记时，将显示确认
对话框。详细内容请参照下一页。
Project050803S-04C02
程序手册
5.8 PCB
编辑
Page 5-242 EJS9AC-MB-05P-20
n

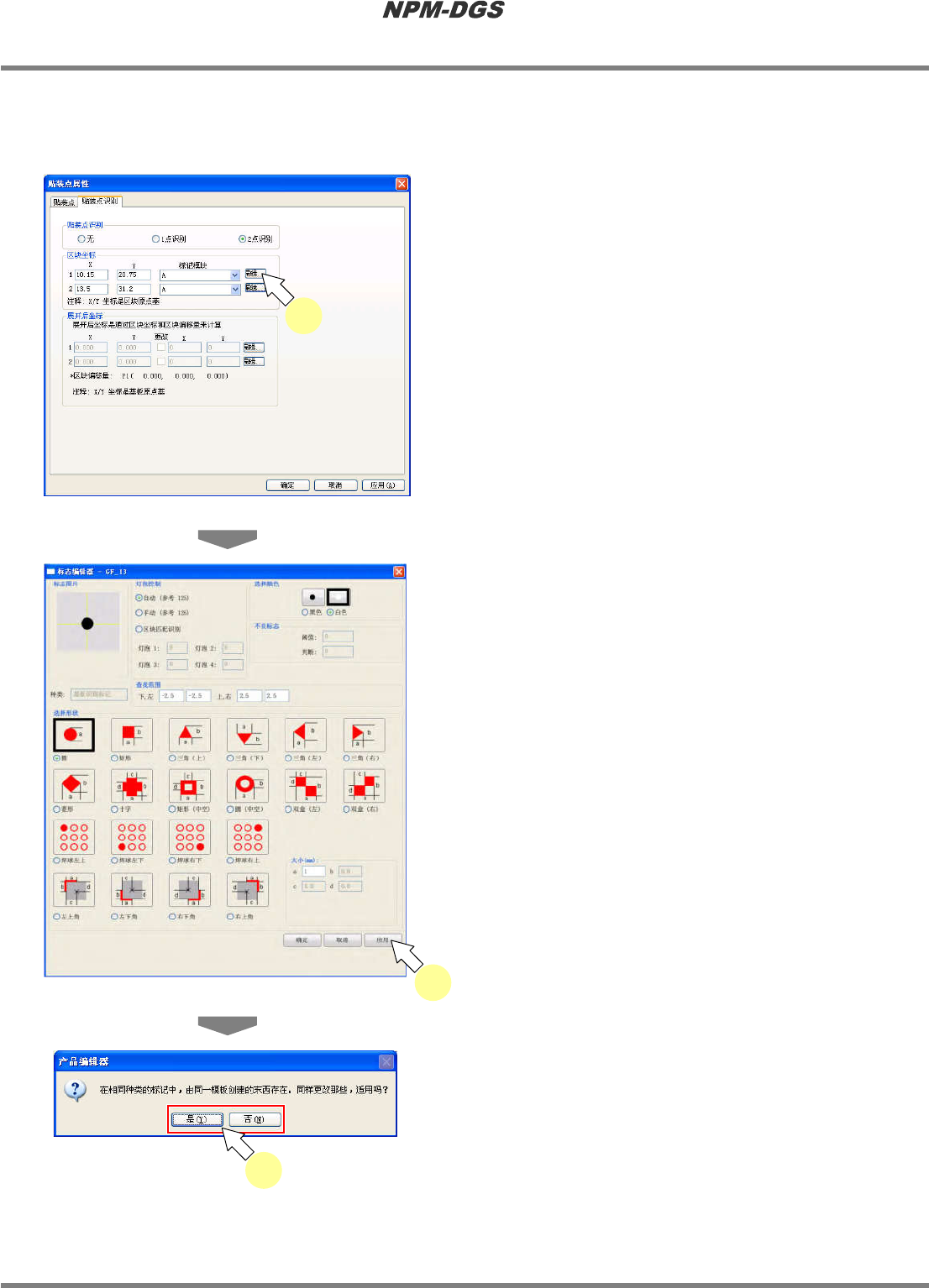

当存在使用相同模板的标记时
在
2
点识别的贴装点识别标记下，当
2
点都使用相同模板时，在编辑之际将显示变更到其他标记
模板的确认对话框。
1
点击区块坐标上的
[
编辑
]
。
2
对需要进行编辑的部位执行所需的设
定后，点击
[
应用
]
。
·
如果这时使用了相同的标记模板，将显示确认
对话框。
3
点击
[
是
]
或
[
否
]
。
[
是
] :
对其他标记也反映变更。
[
否
] :
只对编辑中的标记反映变更。
Project050802S-146C00
1
Project050802S-144C00
3
Project050802S-149C00
2
