程序手册 5.8 PCB 编辑 Page 5-244 EJS9AC-MB-05P-20 ③ 局部高度 只有在贴装点的元件上定义了点胶选 购 件时，才能够定义高度测量点 。 如果基板发生弯曲， 在点胶描绘时点胶吸 嘴会碰 触到基板， 而有可能导致基板的划 伤。 因此， 事先 测量基板上任意点的高度，并用这个 数 据来控制吸嘴高度。在本画面 上 ，设定这个高度测量点。 n 设定项目 项目 说明 ‘ 局部高度测量 ’ ‘ 局部高度测量 ’…
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-243
n

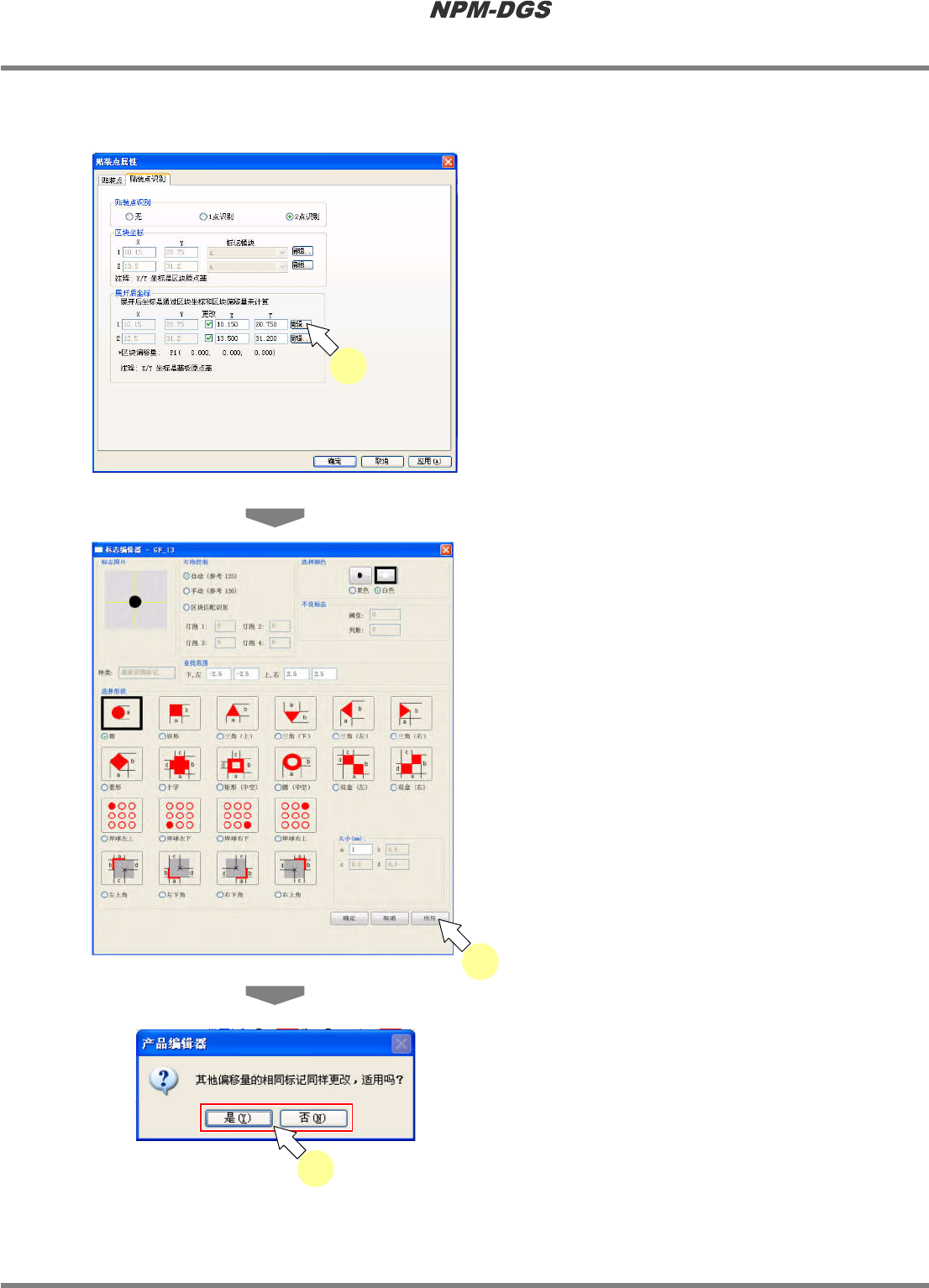

当存在多个区块偏移量时
当基板拥有多个区块偏移量时，将在编辑之际显示变更到其他偏移量的确认对话框。
1
点击展开坐标上的
[
编辑
]
。
2
对需要进行编辑的部位执行所需的设
定后，点击
[
应用
]
。
·
如果这时在基板上存在多个区块偏移量，将显
示确认对话框。
3
点击
[
是
]
或
[
否
]
。
[
是
] :
同时还将变更反映进其他的区块偏移
量。
[
否
] :
只对选择中的标记反映变更。
Project050802S-147C00
1
Project050802S-145C00
3
Project050802S-149C00
2
程序手册
5.8 PCB
编辑
Page 5-244 EJS9AC-MB-05P-20
③局部高度
只有在贴装点的元件上定义了点胶选购件时，才能够定义高度测量点。
如果基板发生弯曲，在点胶描绘时点胶吸嘴会碰触到基板，而有可能导致基板的划伤。因此，事先
测量基板上任意点的高度，并用这个数据来控制吸嘴高度。在本画面上，设定这个高度测量点。
n
设定项目
项目
说明
‘
局部高度测量
’
‘
局部高度测量
’
在使用局部高度测量之际，在复选框内打勾。
‘
修改模式
’
选择修改模式。存在下述
3
种。
‘
自动
’
各测量点间高度的差在
0.2 mm
以下时将平均值、
在
0.2 mm
以上时将为最大值视为高度的补正值。
‘
平均
’
将各测量点间的高度差的平均值视为高度补正值。
‘
最大值
’
将各测量点间的高度差的最大值视为高度补正值。
当各测量点间的高度差超出了
“
局部高度结果范围容许值
”
的数据
时，将以错误停止。
‘
区块坐标
’
‘X’
以从区块原点起的距离来设定高度测量点的
X
坐标。
‘Y’
以从区块原点起的距离来设定高度测量点的
Y
坐标。
‘
有效
’
选择是否实际使用所设定的高度测量点。存在下述
2
种设定。
‘
是
’:
使用高度测量点。
‘
否
’:
不使用高度测量点。
Project050803S-04C02
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-245
項目
説明
‘
展开后坐标
’
‘X’
显示区块偏移量的
X
坐标。
‘Y’
显示区块偏移量的
Y
坐标。
‘
指定更改
’
显示
X
、
Y
坐标用户是否发生了变更。
‘X’
显示区块偏移量的
X
坐标。
‘Y’
显示区块偏移量的
Y
坐标。
‘
有效
’
显示在区块坐标下所指定的是
/
否。
