程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-255 n 区块类型的全选择 1 选择菜单栏的 [ 编辑 ] ® [ 全部选择 ] 。 · 所有区块类型的实装点 、标记将被选择。 Project 050804S-16C00 1 Project 050804S-17C00
程序手册
5.8 PCB
编辑
Page 5-254 EJS9AC-MB-05P-20
n
实装点的检索
1
选择菜单栏的
[
编辑
]
®
[
查找步骤
]
。
·
显示出
<
查找步骤
>
画面。
2
选择是从元件名称检索元件，还是从参
考号码中检索元件。
3
输入与步骤
2.
中设定的检索方法一致
的字符串。
4
如果需要在完成检索后，在
PCB
编辑
器上显示信息并确认时，勾选这个项
目。
5
单击
[
全部搜索
]
、
[
向上搜索
]
、
[
向下搜
索
]
中的某一项执行检索。
*
一个点一个点地确认基板内的贴装点时，请使
用
‘
标示符巡回
’
。
Project050804S-13C00
1
Project050804S-14C02
2
3
5
4
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-255
n

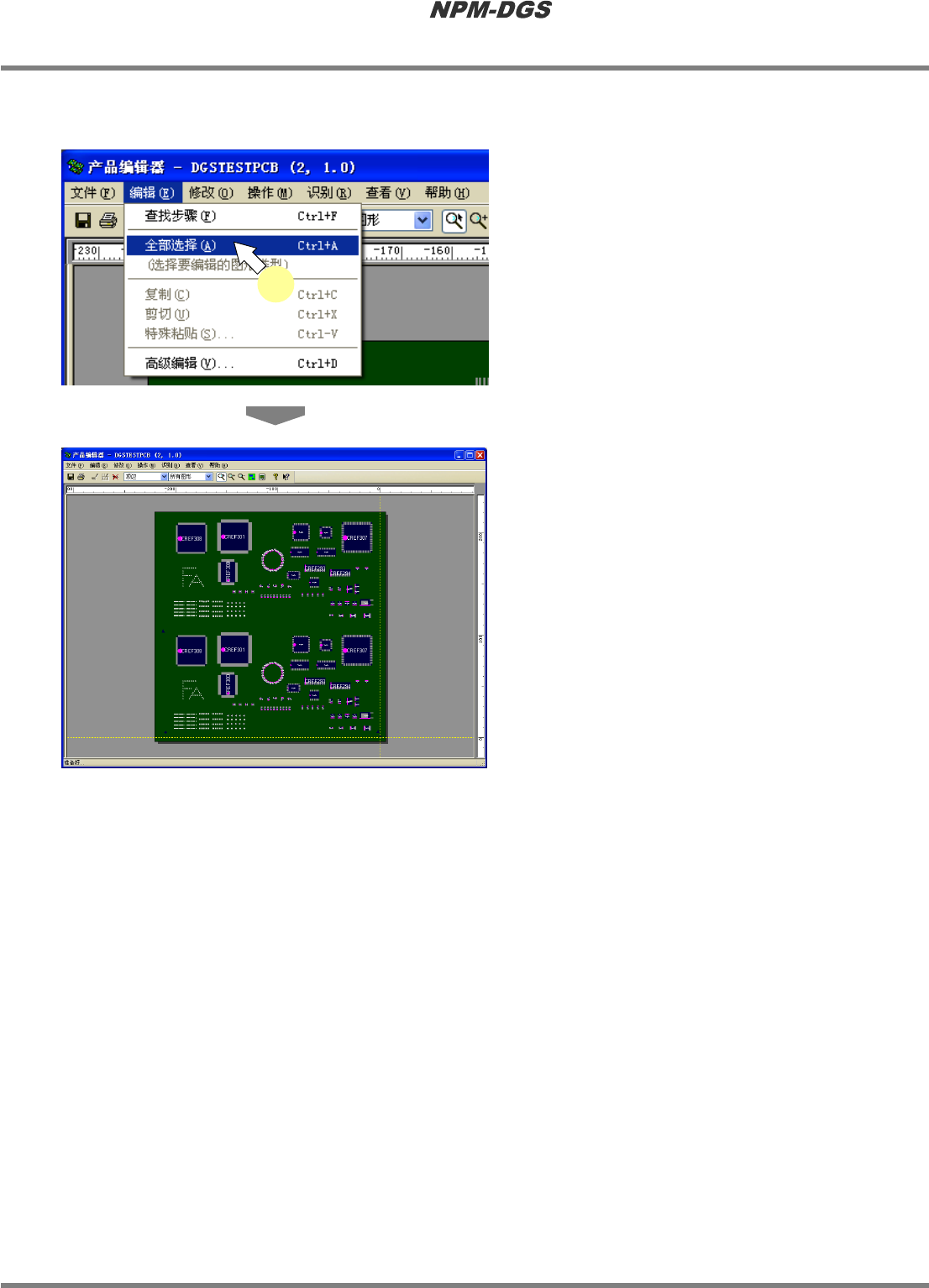

区块类型的全选择
1
选择菜单栏的
[
编辑
]
®
[
全部选择
]
。
·
所有区块类型的实装点、标记将被选择。
Project050804S-16C00
1
Project050804S-17C00
程序手册
5.8 PCB
编辑
Page 5-256 EJS9AC-MB-05P-20
n

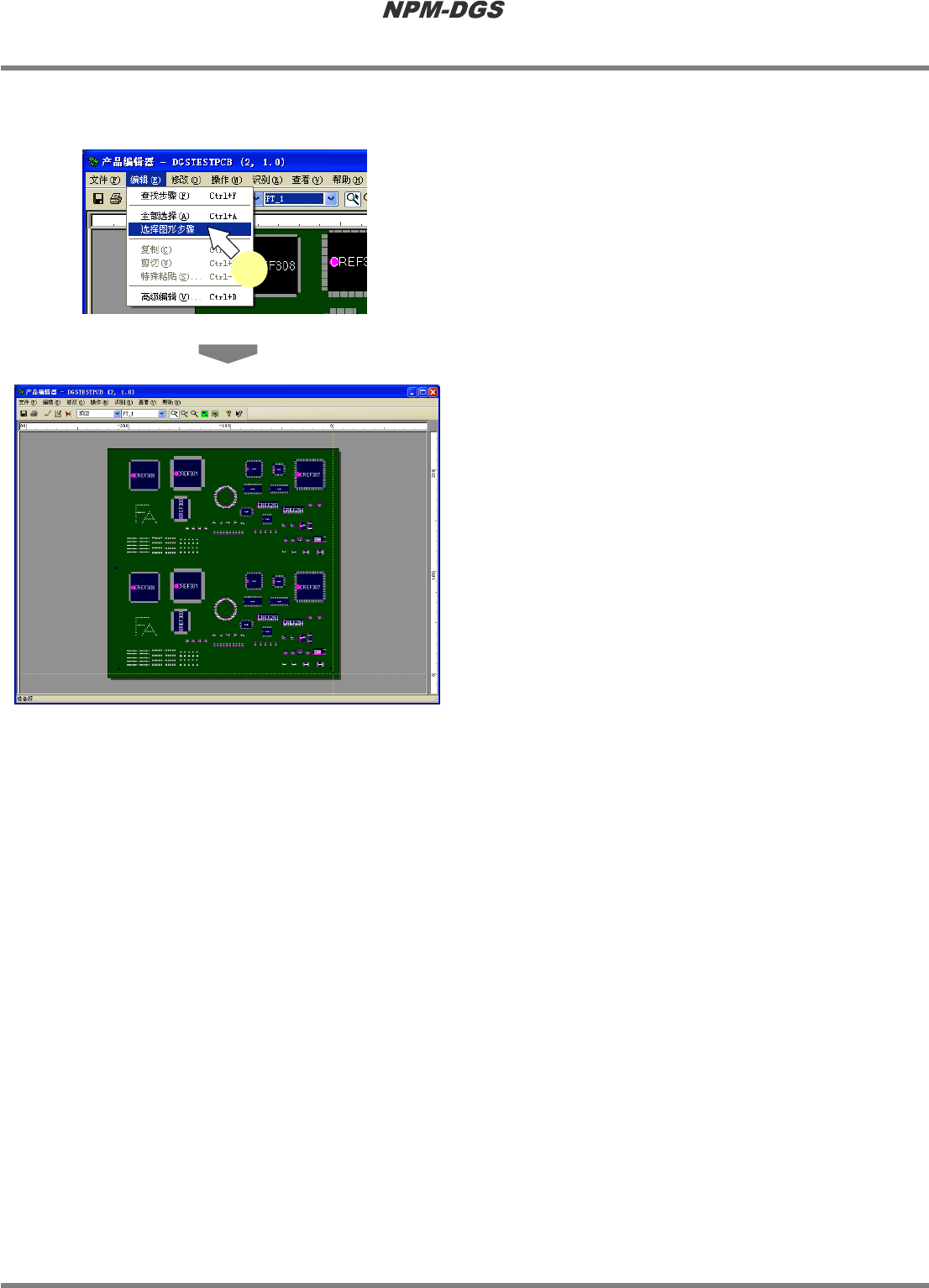

区块位置的选择
1
选择菜单栏的
[
编辑
]
®
[
选择区块步
骤
]
，或者在所选元件上弹出右击菜单，
选择
[
选择区块类型的所有位置
]
。
·
选择出所选区块类型的实装点、标记。
Project050804S-18C00
1
Project050804S-19C00
