程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-269 n CS V 导出对话框 1 点击 [CSV 导出 ] 。 2 设定导出目的地。 * 点击 ，将显示 < 贴装点列表另存途径 > 画 面。 3 输入需要保存的文件后，点击 [ 保存 ] 。 · 将设定所输入的文件名 。 4 选择输出数据。 ‘ 区块数据 ’: 以 CSV 形式输出区块坐标选项的信息。 ‘ 位置数据 ’: 以 CSV 形式输…
程序手册
5.8 PCB
编辑
Page 5-268 EJS9AC-MB-05P-20
n

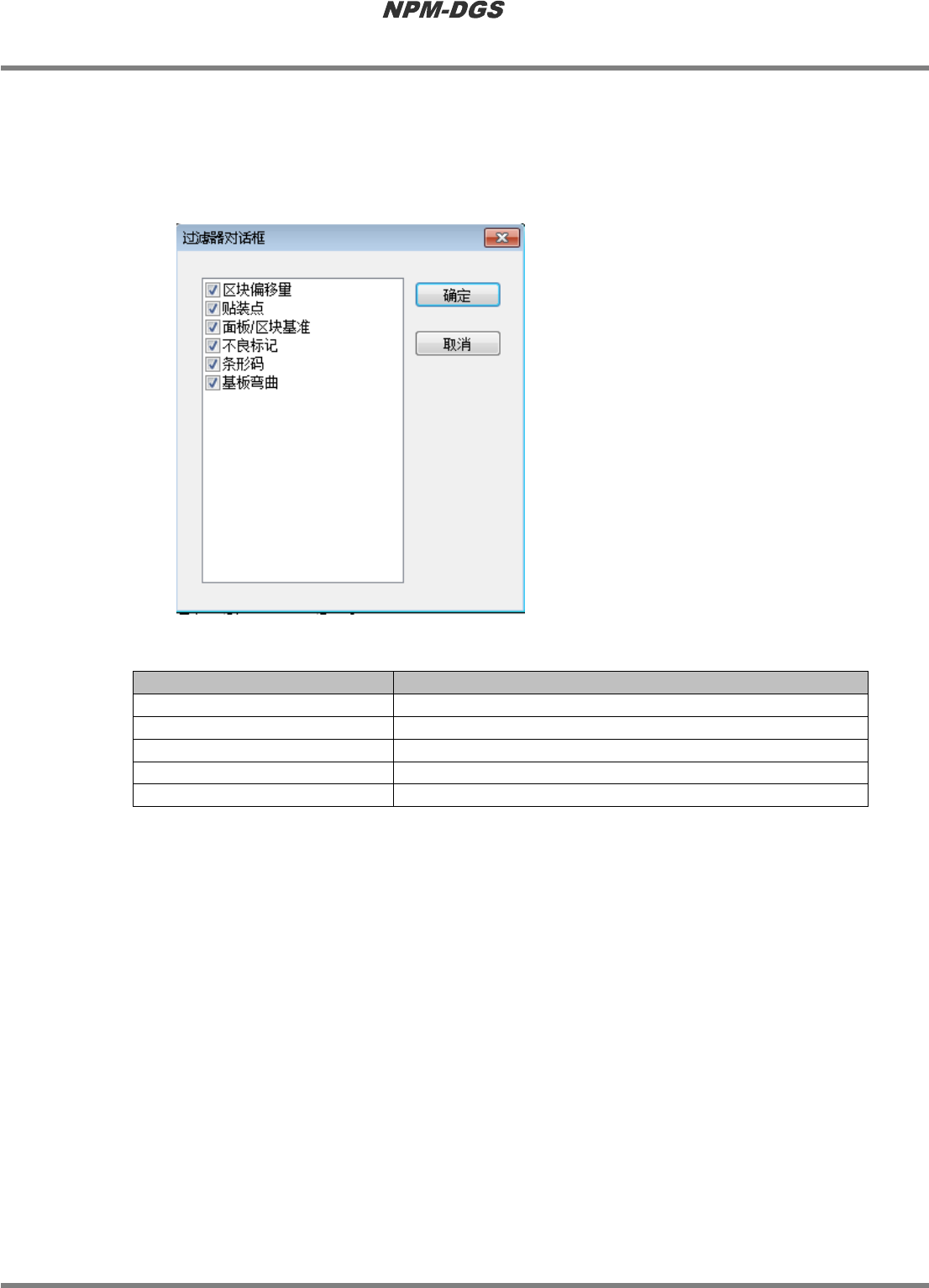

过滤器对话框
展开后坐标选项
能够限定显示项目。
点击
<
详细编辑
>
画面的
[
文件
]
，即会显示过滤器对话框。这个过滤对话框是与详细画面编辑一览表
项目相应的功能。
(
不针对
PCB
画面
)
n
设定项目
項目
説明
‘
贴装点
’
在详细编辑画面上，切换显示
/
不显示贴装点。
‘
面板
/
区块基准
’
在详细编辑画面上，切换显示
/
不显示基板、区块标记。
‘
不良标记
’
在详细编辑画面上，切换显示
/
不显示不良标记。
‘
条形码
’
在详细编辑画面上，切换显示
/
不显示条形码。
‘
基板弯曲
’
在详细编辑画面上，切换显示
/
不显示基板弯曲。
Project050804S-33C03
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-269

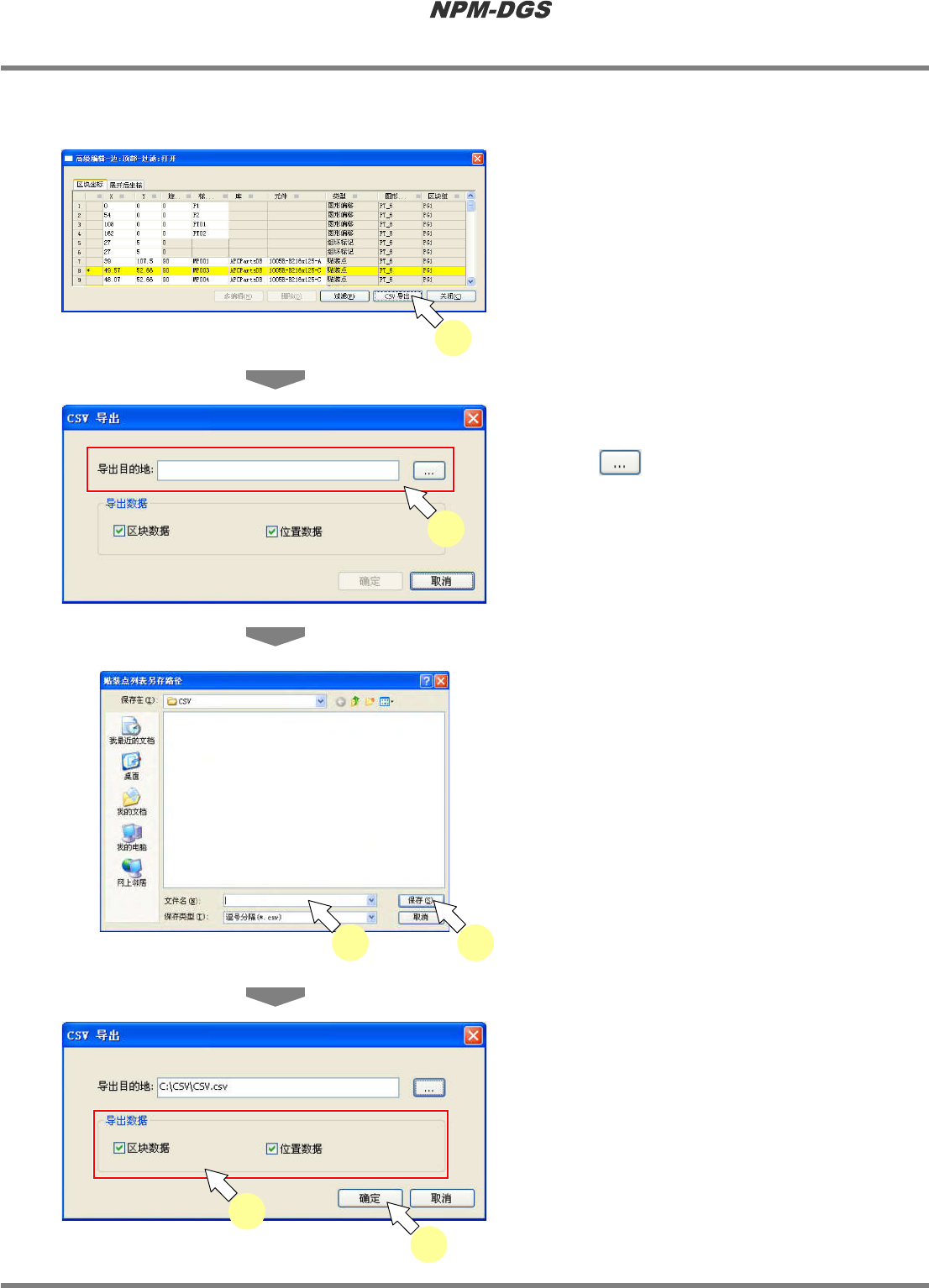

n CSV
导出对话框
1
点击
[CSV
导出
]
。
2
设定导出目的地。
*
点击
，将显示
<
贴装点列表另存途径
>
画
面。
3
输入需要保存的文件后，点击
[
保存
]
。
·
将设定所输入的文件名。
4
选择输出数据。
‘
区块数据
’:
以
CSV
形式输出区块坐标选项的信息。
‘
位置数据
’:
以
CSV
形式输出展开后坐标选项的信息。
5
点击
[
确定
]
。
·
将输出
CSV
文件。
Project050804S-36C00
2
Project050804S-41C00
1
Project050804S-42C00
3
3
Project050804S-43C00
4
5
程序手册
5.8 PCB
编辑
Page 5-270 EJS9AC-MB-05P-20
n
输出内容
输出数据
项目
说明
‘
区块数据
’
输出显示在详细编辑画面的区块坐标选项下的信息。
‘
位置数据
’
输出显示在详细编辑画面的展开后坐标选项下的信息。
n
出力内容
项目
说明
空白栏
如果变更了所链接的展开坐标，将输出
‘
*
’
。
‘X’
输出
X
坐标的位置。
‘Y’
输出
Y
坐标的位置。
‘
角度
’
输出贴装角度。
‘
基准
’
输出基准序号。
‘
元件库
’
输出登录元件的元件库名称。
‘
跳跃编号
’
显示在元件设定的实装跳跃编号。
(
跳跃编号的功能只限在
AM100
可以使用。
)
‘
种类
’
输出种类。
‘
元件
’
输出元件名称。
‘
区块类型
’
输出区块类型。
‘
区块组
’
输出区块组。
