程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-277 5.8.7 n 区块偏移量表面画面 在区块偏移量画面上设定各区块的偏 移 量信息。 偏移量是记述将基本区块装配在基板 时 的位置和角度。 n 设定项目 项目 说明 ‘ 区块类型 ’ 选择要变更的区块类型。 ‘ 区块 ’ 向登录的区块偏移分配单值的号码。 ‘X’ 显示区块的 X 坐标。 ‘Y’ 显示区块的 Y 坐标。 ‘ 旋转 ’ 显示区块的角度。 ‘…
程序手册
5.8 PCB
编辑
Page 5-276 EJS9AC-MB-05P-20
n
区块类型标签
在区块类型标签上设定参照号和注释。
n
设定项目
项目
说明
‘
标志符
’
该区块类型的标示符。
‘
注释
’
对于本区块类型的注释。
Project050806S-06C01
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-277
5.8.7
n
区块偏移量表面画面
在区块偏移量画面上设定各区块的偏移量信息。
偏移量是记述将基本区块装配在基板时的位置和角度。
n
设定项目
项目
说明
‘
区块类型
’
选择要变更的区块类型。
‘
区块
’
向登录的区块偏移分配单值的号码。
‘X’
显示区块的
X
坐标。
‘Y’
显示区块的
Y
坐标。
‘
旋转
’
显示区块的角度。
‘
标示符
’
显示偏移的参考编号。
‘
注释
’
显示关于偏移的说明。
‘
区块组
’
显示区块组的名称。
Project050807S-01C05
程序手册
5.8 PCB
编辑
Page 5-278 EJS9AC-MB-05P-20

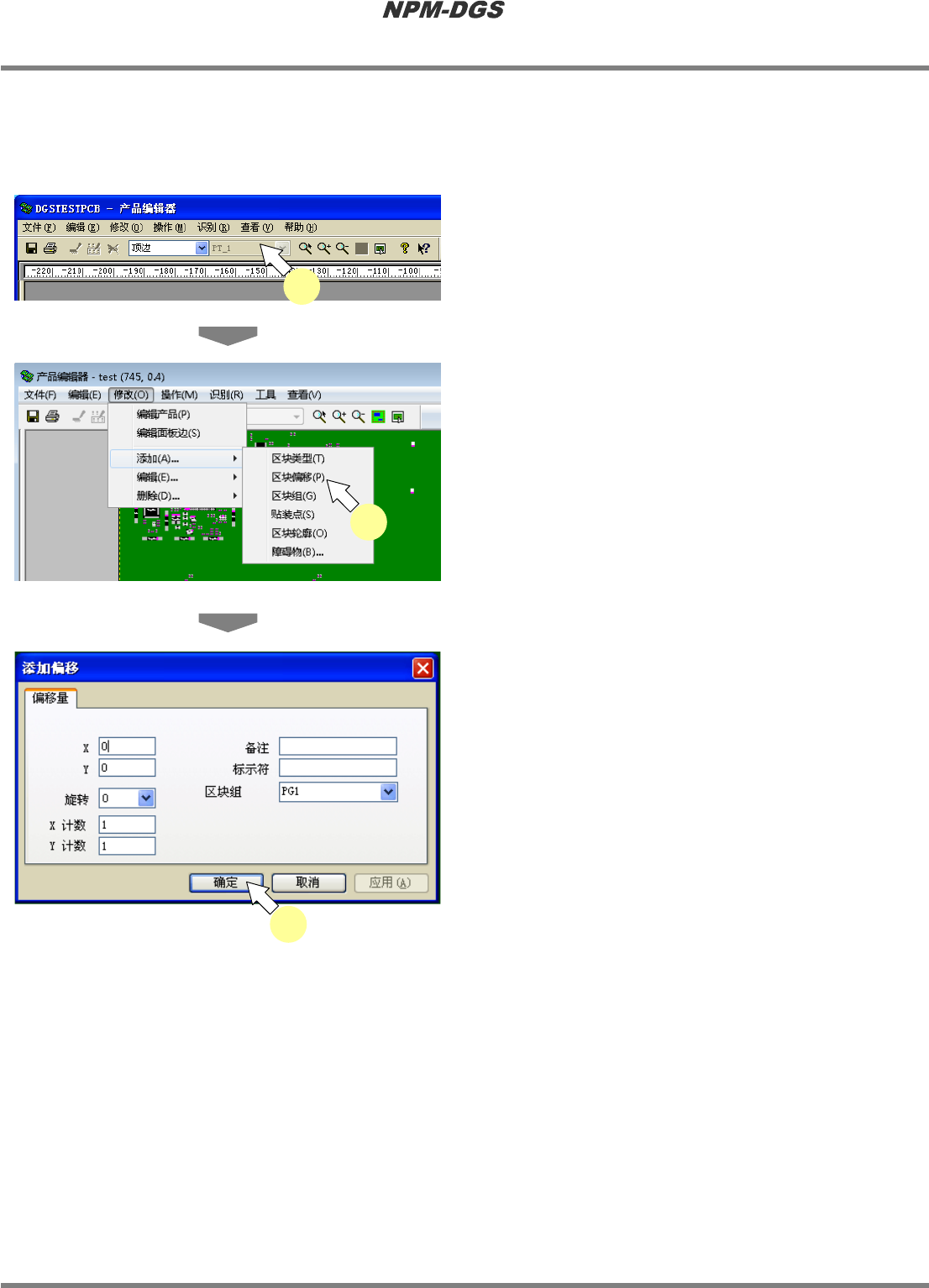

n
添加偏移量
①在菜单栏中添加
1
选择区块类型。
·
区块类型处于
‘
全部区块
’
状态时，不能选择添加
偏移。
2
选择菜单栏的
[
修改
]
®
[
添加
]
®
[
区块
偏移
]
。
·
将会显示
<
添加偏移
>
画面。
3
进行必要的设定。
4
点击
[
确定
]
。
Project050807S-03C03
2
Project050807S-04C01
4
Project050807S-02C00
1
