程序手册 5.8 PCB 编辑 Page 5-290 EJS9AC-MB-05P-20 3. 设定偏移量 n 设定第 1 组的区块偏移量 1 选择菜单栏的 [ 修改 ] ® [ 添加 ] ® [ 区块 偏移 ] 。 · 显示出 < 添加偏移 > 画面。 2 输入如下所示的偏移量数据， 然后点击 [ 确定 ] 。 ‘X’ 0 ‘Y’ 0 ‘ 旋转 ’ 0 ‘X 计数 ’ 5 ‘Y 计数 ’ 5 ‘ 备注 ’ 任意 ‘ 标示符 …

100%1 / 1560
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-289
7
点击
[
关闭
]
。

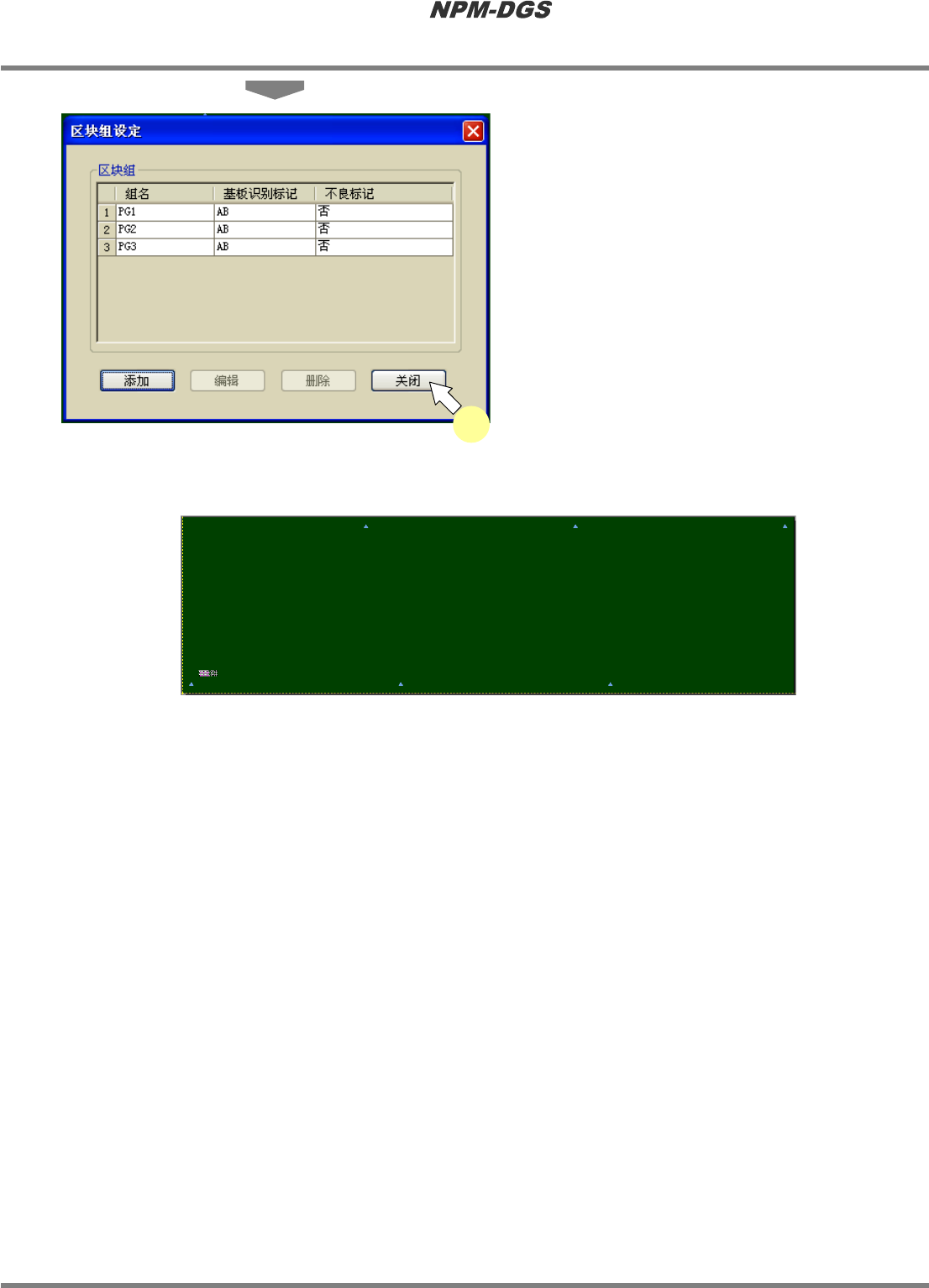

添加区块组、区块组识别标记时的形像
Project050808S-08J00
Project050808S-07C00
7
程序手册
5.8 PCB
编辑
Page 5-290 EJS9AC-MB-05P-20
3.
设定偏移量
n
设定第
1
组的区块偏移量
1
选择菜单栏的
[
修改
]
®
[
添加
]
®
[
区块
偏移
]
。
·
显示出
<
添加偏移
>
画面。
2
输入如下所示的偏移量数据，然后点击
[
确定
]
。
‘X’ 0
‘Y’ 0
‘
旋转
’
0
‘X
计数
’
5
‘Y
计数
’
5
‘
备注
’
任意
‘
标示符
’
请输入所制作的偏移量
的参考号码。在这个事
例的情况下要使用
‘OFFSET01-’
。
‘
区块组
’
‘PG1’
在下拉式菜单中选择。
‘X
间距
’
20
‘Y
间距
’
20
·
根据设定的偏移量将会展开区块数据。
*
在偏移量添加窗口中将
‘X’
、
‘Y’
设为
‘0’
后点击
[
确
定
]
时，会出现与原区块上展开的
1
个区块重叠
的现象，因而将会显示左面所示的窗口。
点击
[Add]
后请按后述操作顺序删除重叠的区
块。
Project050808S-10J00
Project050808S-09C00
2
Project050808S-11C00
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-291
n
删除重叠的区块
1
选择菜单栏的
[
修改
]
®
[
添加
]
®
[
区块
偏移
]
。
2
选择
X
、
Y
坐标重叠的区块，然后点击
[
删除
]
。
3
点击
[
是
]
。
Project050807S-01C05
2
2
Project050808S-11C03
