程序手册 5.8 PCB 编辑 Page 5-314 EJS9AC-MB-05P-20 6 在一览表中选择要从序列里删除的元 件。 · 如果不把元件从一览表 中删除，请进行步骤 8. 的作业。 7 点击 [ 删除 ] ，或者将所选择的元件从一 览表中拖放到 PCB 编辑器上。 · 所选元件图像将被显示 在 PCB 编辑器上， 并从 一览表中消失。 8 在一览表中选择要变更优先顺序的元 件。 · 如果不进行优先顺序的 变更，请勿进行步骤 …
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-313
n

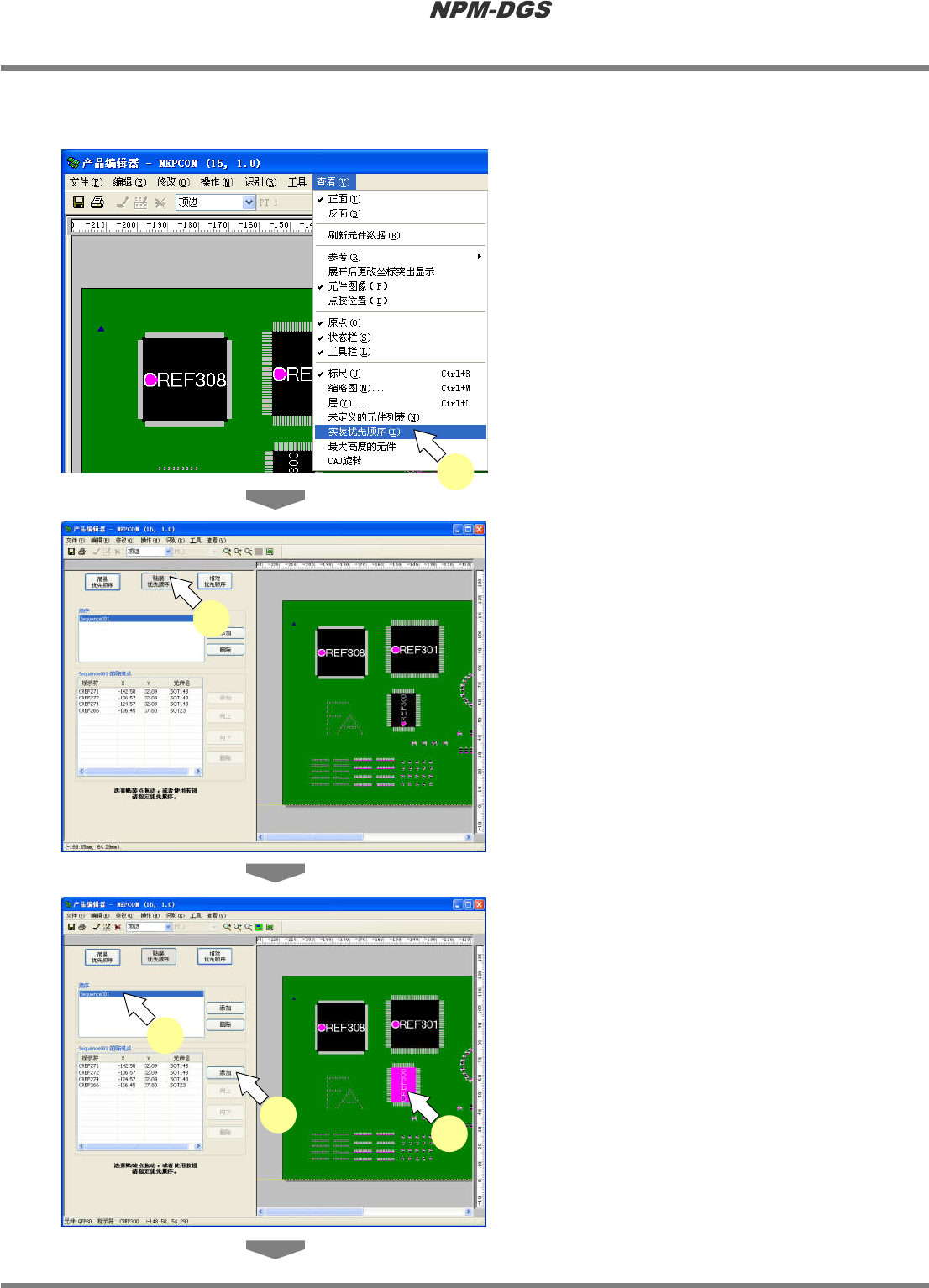

贴装优先顺序的编辑
1
选择菜单栏的
[
查看
]
®
[
实装优先顺
序
]
。
·
显示出实装优先顺序画面。
·
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
实装优先顺序
]
，也会自动
显示出来。
2
点击
[
贴装优先顺序
]
。
3
在一览表中选择要编辑的序列。
4
在
PCB
编辑器上选择要添加到序列里
的元件。
·
如果不把元件添加到一览表中，请进行步骤
6.
的作业。
5
将所选择的元件拖放到一览表中，或者
点击
[
添加
]
，并添加到一览表中。
·
所选元件图像从
PCB
编辑器上消失，并被添加
到表中。
Project050809S-02C02
1
Project050809S-15C02
2
Project050809S-16C02
3
5
4
程序手册
5.8 PCB
编辑
Page 5-314 EJS9AC-MB-05P-20
6
在一览表中选择要从序列里删除的元
件。
·
如果不把元件从一览表中删除，请进行步骤
8.
的作业。
7
点击
[
删除
]
，或者将所选择的元件从一
览表中拖放到
PCB
编辑器上。
·
所选元件图像将被显示在
PCB
编辑器上，并从
一览表中消失。
8
在一览表中选择要变更优先顺序的元
件。
·
如果不进行优先顺序的变更，请勿进行步骤
9.
的作业。
9
点击
[
向上
]/[
向下
]
，变更优先顺序。
·
变更所选元件的优先顺序。
Project050809S-17C02
6
7
Project050809S-18C02
8
9
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-315
n
贴装优先顺序的删除
1
选择菜单栏的
[
查看
]
®
[
实装优先顺
序
]
。
·
显示出实装优先顺序画面。
·
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
实装优先顺序
]
，也会自动
显示出来。
2
点击
[
贴装优先顺序
]
。
Project050809S-02C02
1
Project050809S-20C02
2
