程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-321
n
相对优先顺序的编辑
1
选择菜单栏的
[
查看
]
®
[
实装优先顺
序
]
。
·
显示出实装优先顺序画面。
·
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
实装优先顺序
]
，也会自动
显示出来。
2
点击
[
相对优先顺序
]
。
3
在一览表中选择要编辑的序列。
4
在
PCB
编辑器上选择要添加到序列里
的元件。
·
如果不把元件添加到一览表中，请进行步骤
6.
的作业。
5
将所选择的元件拖放到先装表
/
后装表
中，或者点击
[
向前
]/[
向后
]
，添加到一
览表中。
·
所选元件图像从
PCB
编辑器上消失，并被添加
到表中。
Project050809S-02C02
1
Project050809S-28C02
2
Pr
ojec
t
050809S
-2
9C0
2
3
4
5
5
程序手册
5.8 PCB
编辑
Page 5-322 EJS9AC-MB-05P-20
6

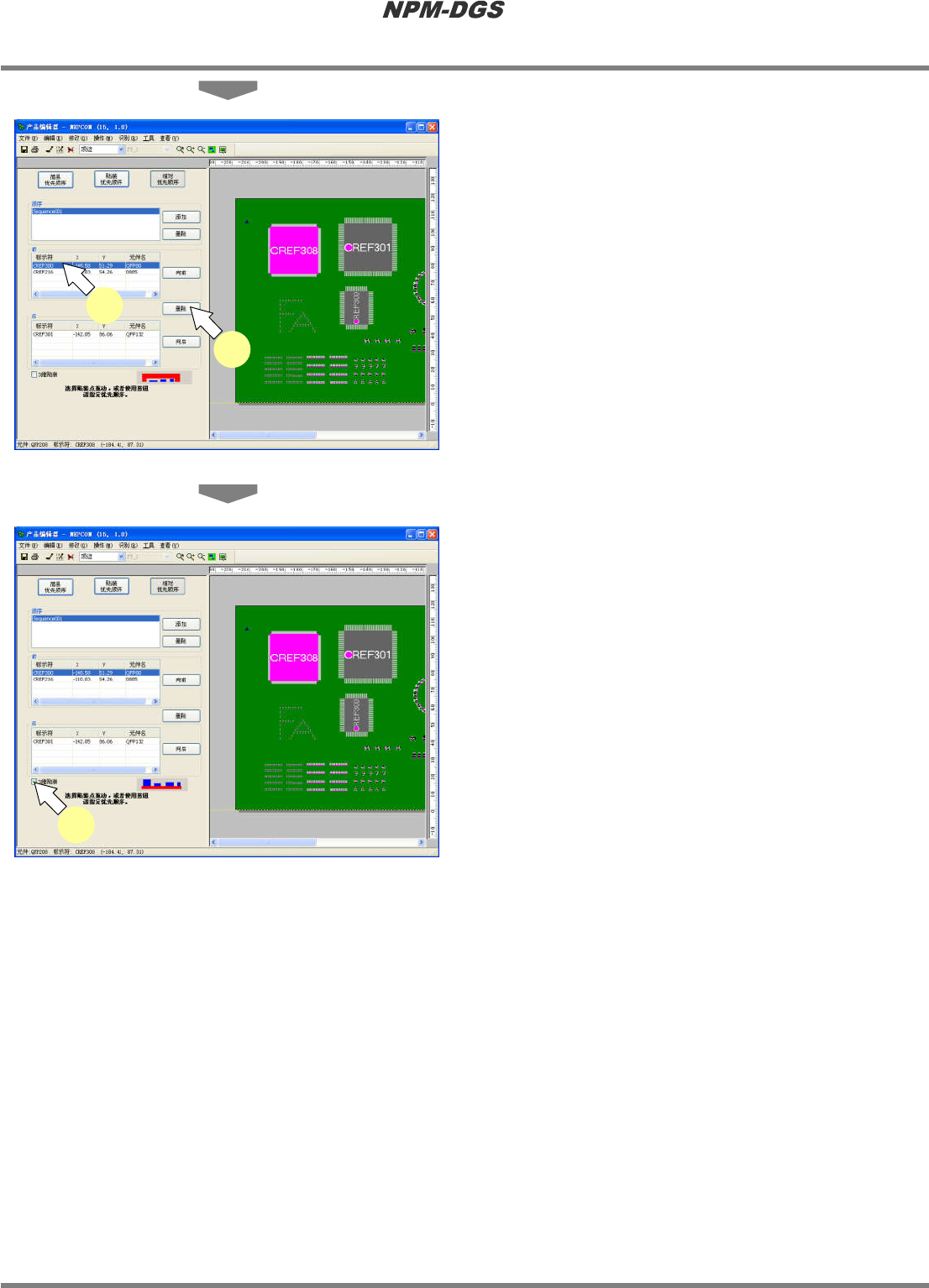

在先装表
/
后装表中选择要从序列里删
除的元件。
·
如果不把元件从一览表中删除，请进行步骤
8.
的作业。
7
点击
[
删除
]
，或者将所选择的元件从先
装表
/
后装表中拖放到
PCB
编辑器上。
·
所选元件图像将被显示在
PCB
编辑器上，从先
装表或者后装表中消失。
8
点击
‘3
维贴装
’
，变更设定。
·
如果不变更
3D
实装，请勿进行步骤
8.
的作业。
Project050809S-30C02
6
7
Project050809S-31C02
8
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-323
n
相对优先顺序的删除
1
选择菜单栏的
[
查看
]
®
[
实装优先顺
序
]
。
·
显示出实装优先顺序画面。
·
上次使用时如果在显示画面的状态下保存
PCB
编辑器，即使不选择
[
实装优先顺序
]
，也会自动
显示出来。
2
点击
[
相对优先顺序
]
。
Project050809S-02C02
1
Project050809S-33C02
2
