程序手册 5.8 PCB 编辑 Page 5-332 EJS9AC-MB-05P-20 n CAD 旋转变更时的确认对话框 在环境设定的 DGS 设定下， 当勾选了 ‘CAD 旋转变更时显示确认画面 ’ 时， 将显示下述画面。 关于 DGS 设定，请参照 ‘3.2.3 DGS 设定 ■关于 CAD 旋转 ’ 。 ① 在 DGS 设定下，设定了 ‘CAD 导入时适用 ’ 时 · 使用变更元件的 PCB 将以一览方式显示。 贴装 角度虽…
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-331
n CAD

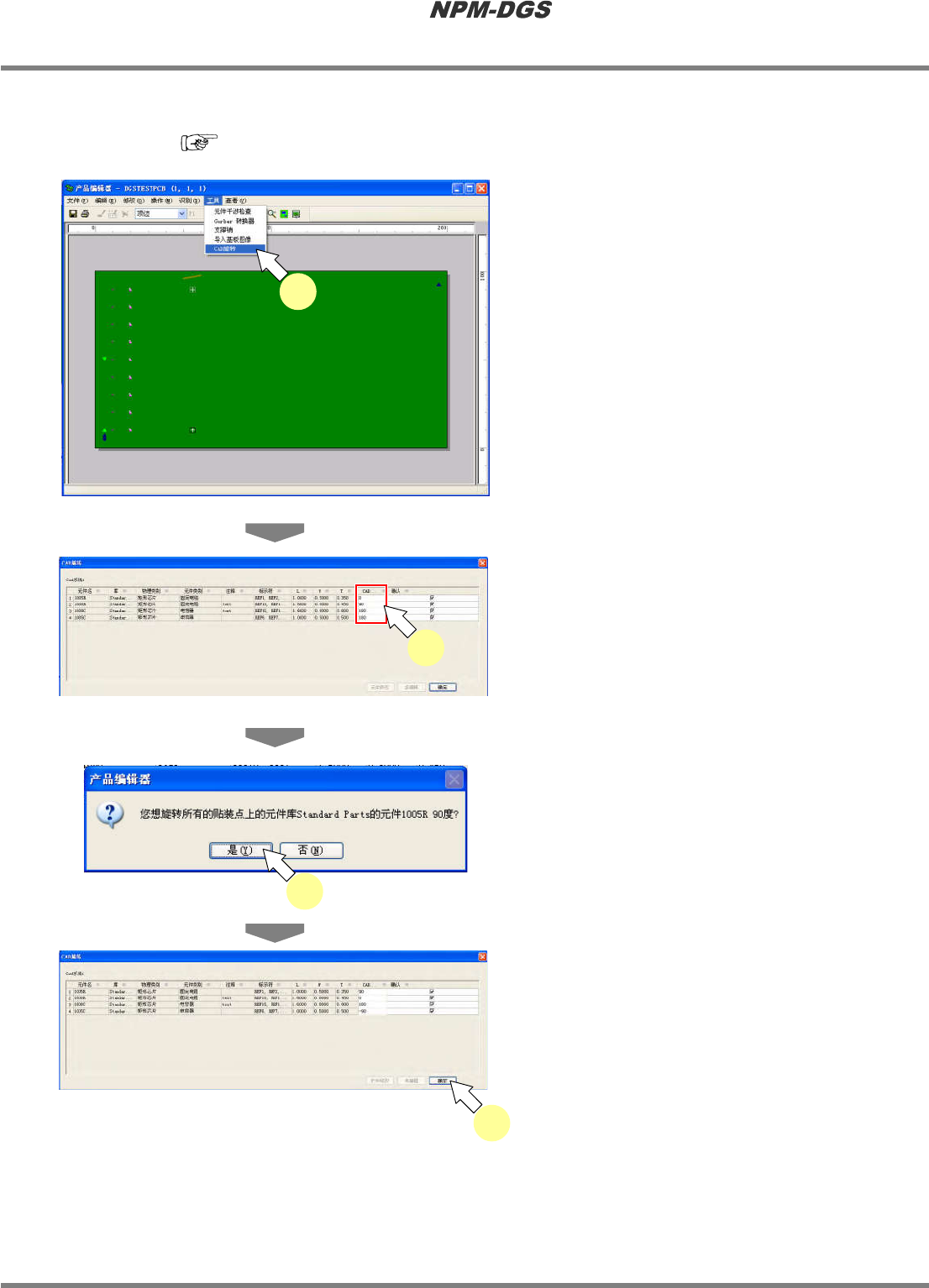

角度转换工作台的设定
转换
CAD
角度，需要在导入
CAD
时，事先选择
CAD
系统。
5.2 CAD
宏的定义
■角度记号标签
1
选择菜单栏的
[
工具
]
®
[CAD
旋转
]
。
2
比较实际的基板与
PCB
编辑器的显
示，针对贴装角度错误元件的
CAD
旋
转，通过下拉菜单选择与实际贴装角度
的差分。
*
当贴装角度正确而无需变更时，在确认复选框
内打勾。
3
确认旋转角度是否正确后，点击
[
是
]
。
·
使用变更后元件的全部实装点的实装角度将会
旋转。
*
在旋转后将自动确认并打勾。
4
点击
[
确定
]
。
·
CAD
旋转的变更将反映进
PCB
。
*
在这时的环境设定的
DGS
设定下，当设定了
‘CAD
旋转变更时显示确认画面
’
时，将显示确
认对话框。详细内容，请参照下一页。
*
选择行后，点击
[
元件修改
]
，将启动元件编辑
器，并可确认这个元件的
0
°的形状。
Project050812S-01C01
2
Project050812S-03C01
3
Project050812S-02C01
1
Project050812S-04C00
4
程序手册
5.8 PCB
编辑
Page 5-332 EJS9AC-MB-05P-20
n CAD
旋转变更时的确认对话框
在环境设定的
DGS
设定下，当勾选了
‘CAD
旋转变更时显示确认画面
’
时，将显示下述画面。关于
DGS
设定，请参照
‘3.2.3 DGS
设定
■关于
CAD
旋转
’
。
①在
DGS
设定下，设定了
‘CAD
导入时适用
’
时
·
使用变更元件的
PCB
将以一览方式显示。贴装
角度虽然会反映到点击
[OK]
后打开的
PCB
上，
但是不会反映到一览显示中的
PCB
上。
②在
DGS
设定下，设定了
‘
也设定到既存
PCB’
时
·
将一览显示反映变更的
PCB
。在点击
[OK]
后打
开的
PCB
上，以及在一览显示的
PCB
上反映
贴装角度。
*
当将变更反映到既存
PCB
上时，在
PCB
编辑
器上显示一览上的
PCB
之际，会显示下述对话
框。
[
重试
] :
重新进行贴装角度的更新。
[
忽视
] :
跳过对锁定
PCB
执行贴装角度更
新。
[
取消
] :
取消贴装角度更新。
Project050812S-05C00
Project050812S-06C00
Project050812S-07C00
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-333
5.8.14 GERBER
1
从菜单栏中选择
[
工具
]
®
[Gerber
转换
器
]
。
*
关于
GERBER
转换器的详细内容，请参照使用
说明书
‘GERBER
转换器
’
。
*
通过
GERBER
转换器编制的焊料数据，将通过
GERBER
转换器保存后显示在基板上。焊料数
据可通过层次的
[Solder Data]
进行显示
/
隐
藏设定。关于层次，请参照
‘5.8.2
基板编辑
®
n
层次的显示
’
。
5.8.15
1
选择菜单栏的
[
查看
]
®
[
展开后更改坐
标突出显示
]
。
*
将以黄色显示编制数据后对贴装位置实施了示
胶的点
(
与编制数据时的位置相比，发生了变更
的点
)
。
5.8.16
1
选择菜单的
[
工具
]
®
[
支撑销
]
。
*
关于支撑销的详细，请参照下述章节。
( ‘13.2.5
设定
PCB
数据的支撑销
’ )
Project050813S-01C01
1
Project050814S-01C01
1
Project050814S-01C01
1
