程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-20 Page 5-333 5.8.14 GERBER 1 从菜单栏中选择 [ 工具 ] ® [Gerber 转换 器 ] 。 * 关于 GERBE R 转换器的详细内容 ， 请参照使用 说明书 ‘GERBER 转换器 ’ 。 * 通过 GERBE R 转换器编制的焊料数 据， 将通过 GERBER 转换器保存后显示在基板上。 焊 料数 据可通过层次的 [Solder Data…
程序手册
5.8 PCB
编辑
Page 5-332 EJS9AC-MB-05P-20
n CAD
旋转变更时的确认对话框
在环境设定的
DGS
设定下，当勾选了
‘CAD
旋转变更时显示确认画面
’
时，将显示下述画面。关于
DGS
设定，请参照
‘3.2.3 DGS
设定
■关于
CAD
旋转
’
。
①在
DGS
设定下，设定了
‘CAD
导入时适用
’
时
·
使用变更元件的
PCB
将以一览方式显示。贴装
角度虽然会反映到点击
[OK]
后打开的
PCB
上，
但是不会反映到一览显示中的
PCB
上。
②在
DGS
设定下，设定了
‘
也设定到既存
PCB’
时
·
将一览显示反映变更的
PCB
。在点击
[OK]
后打
开的
PCB
上，以及在一览显示的
PCB
上反映
贴装角度。
*
当将变更反映到既存
PCB
上时，在
PCB
编辑
器上显示一览上的
PCB
之际，会显示下述对话
框。
[
重试
] :
重新进行贴装角度的更新。
[
忽视
] :
跳过对锁定
PCB
执行贴装角度更
新。
[
取消
] :
取消贴装角度更新。
Project050812S-05C00
Project050812S-06C00
Project050812S-07C00
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-333

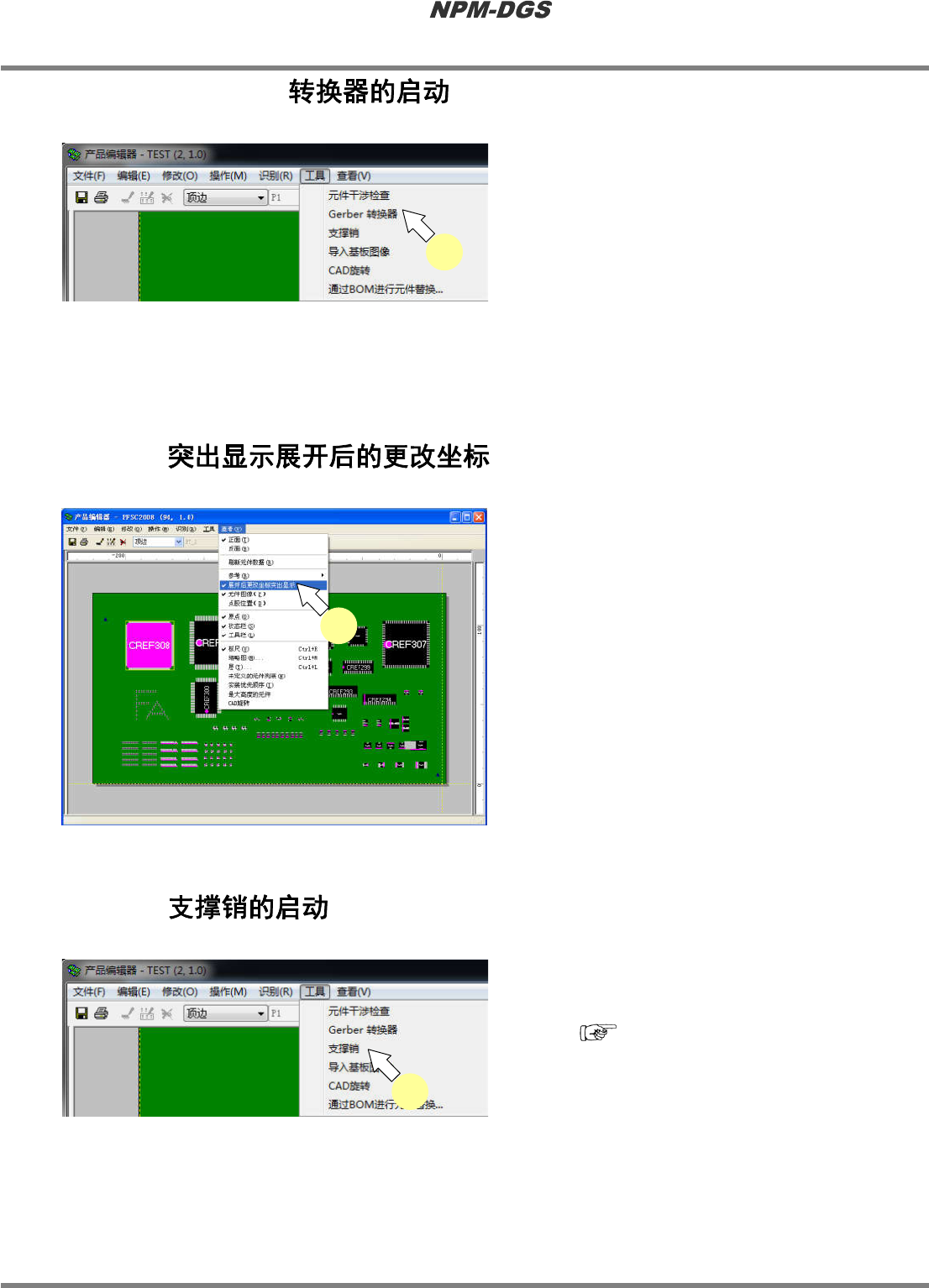

5.8.14 GERBER
1
从菜单栏中选择
[
工具
]
®
[Gerber
转换
器
]
。
*
关于
GERBER
转换器的详细内容，请参照使用
说明书
‘GERBER
转换器
’
。
*
通过
GERBER
转换器编制的焊料数据，将通过
GERBER
转换器保存后显示在基板上。焊料数
据可通过层次的
[Solder Data]
进行显示
/
隐
藏设定。关于层次，请参照
‘5.8.2
基板编辑
®
n
层次的显示
’
。
5.8.15
1
选择菜单栏的
[
查看
]
®
[
展开后更改坐
标突出显示
]
。
*
将以黄色显示编制数据后对贴装位置实施了示
胶的点
(
与编制数据时的位置相比，发生了变更
的点
)
。
5.8.16
1
选择菜单的
[
工具
]
®
[
支撑销
]
。
*
关于支撑销的详细，请参照下述章节。
( ‘13.2.5
设定
PCB
数据的支撑销
’ )
Project050813S-01C01
1
Project050814S-01C01
1
Project050814S-01C01
1
程序手册
5.8 PCB
编辑
Page 5-334 EJS9AC-MB-05P-20
5.8.17
n
导入基板图像
在设定计测点或贴装点时，可作为参考而显示导入后的实际基板图像。
①
‘
画面切换
’
切换显示画面。
[DGS] :
将画面显示切换到
DGS
的显示。
[
基板
]
:
将画面显示切换到基板图像。
②
‘
基板图像
’
显示读取基板图像的设定。
‘
文件名
’
:
显示在
[
･･･
]
指定的文件名。
[
･･･
]
:
指定基板图像。
[读取图像]
:
读取所指定的图像。
[删除图像]
:
删除所设定的基板图像。
n
按钮
按钮
说明
在扩大、缩小
PCB
示意图之际，可以所指定位置为中心而进行
扩大或缩小。
扩大
PCB
示意图。
缩小
PCB
示意图。
将以所选择的贴装点为中心而扩大显示。
调节缩放比率，以当前的画面尺寸显示整体基板。
[
复位
]
取消在画面上勾选的全部
+
标记。
[
确定
]
反映变更内容后，关闭基板图像导入画面。
[
取消
]
废弃变更内容后，关闭基板图像导入画面。
[
适用
]
反映所进行的变更。
Project050816S-01C00
2
1
2
2
