程序手册 5.8 PCB 编辑 Page 5-336 EJS9AC-MB-05P-20 ② 基板图像 的指定 1 点击 ‘ 画面切换 ’ 的 [ 基板 ] 。 · 没有基板图像的基板， 将在基板面上只显示读 取基板图像的导航。 2 点击 [ ･･･ ] 。 · 显示出 < 打开文件 > 画面。 3 选择基板图像。 * 可用于基板图像的扩展 名如下所示。 * .bmp 、 * .jpg 、 * .jpeg 4 点击 [ 打…
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-335

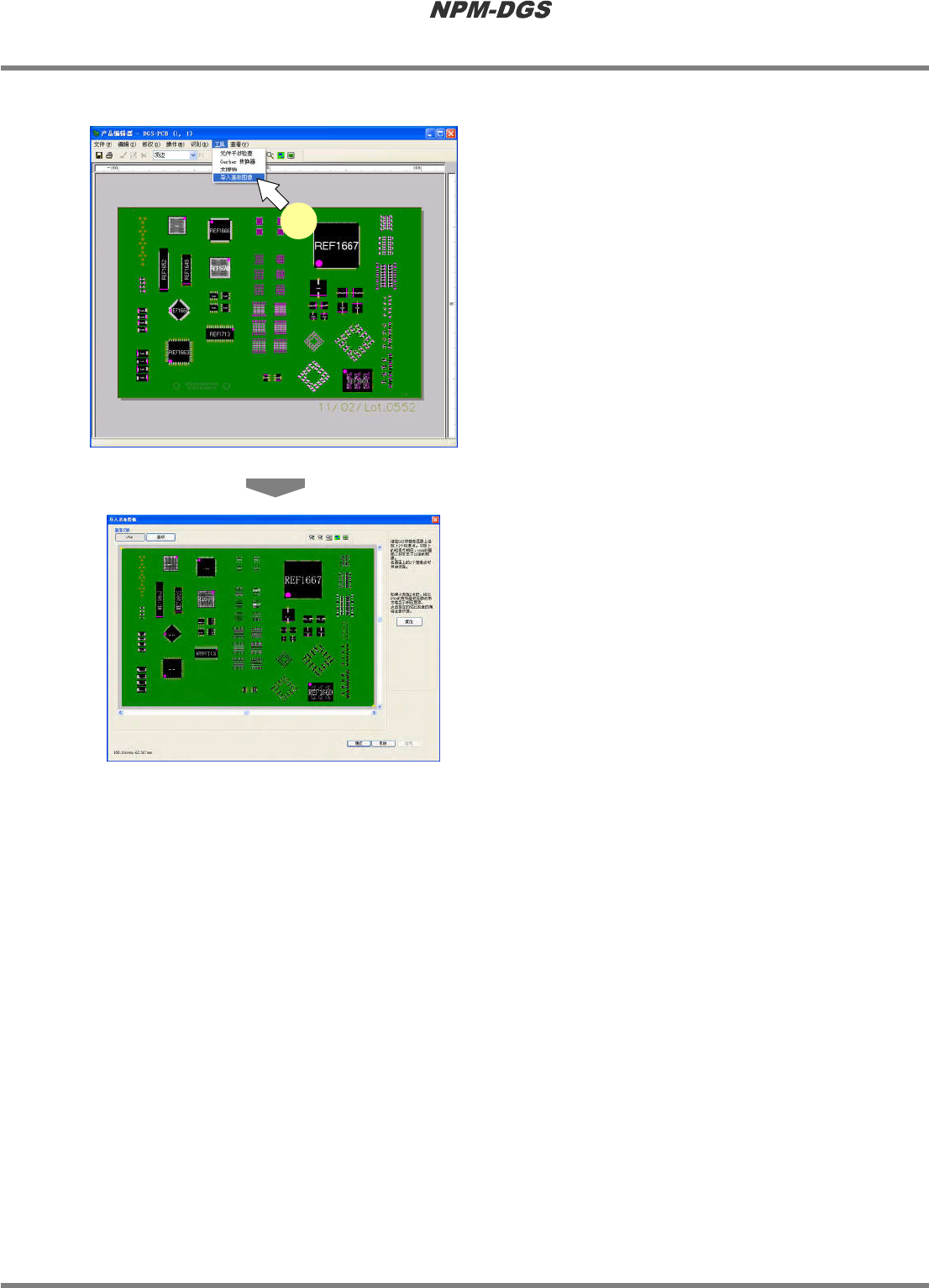

①启动基板图像的导入
1
选择菜单栏中的
[
工具
]
®
[
导入基板图
像
]
。
·
显示出
<
基板图像导入
>
画面。
Project050816S-02C00
1
Project050816S-03C00
程序手册
5.8 PCB
编辑
Page 5-336 EJS9AC-MB-05P-20

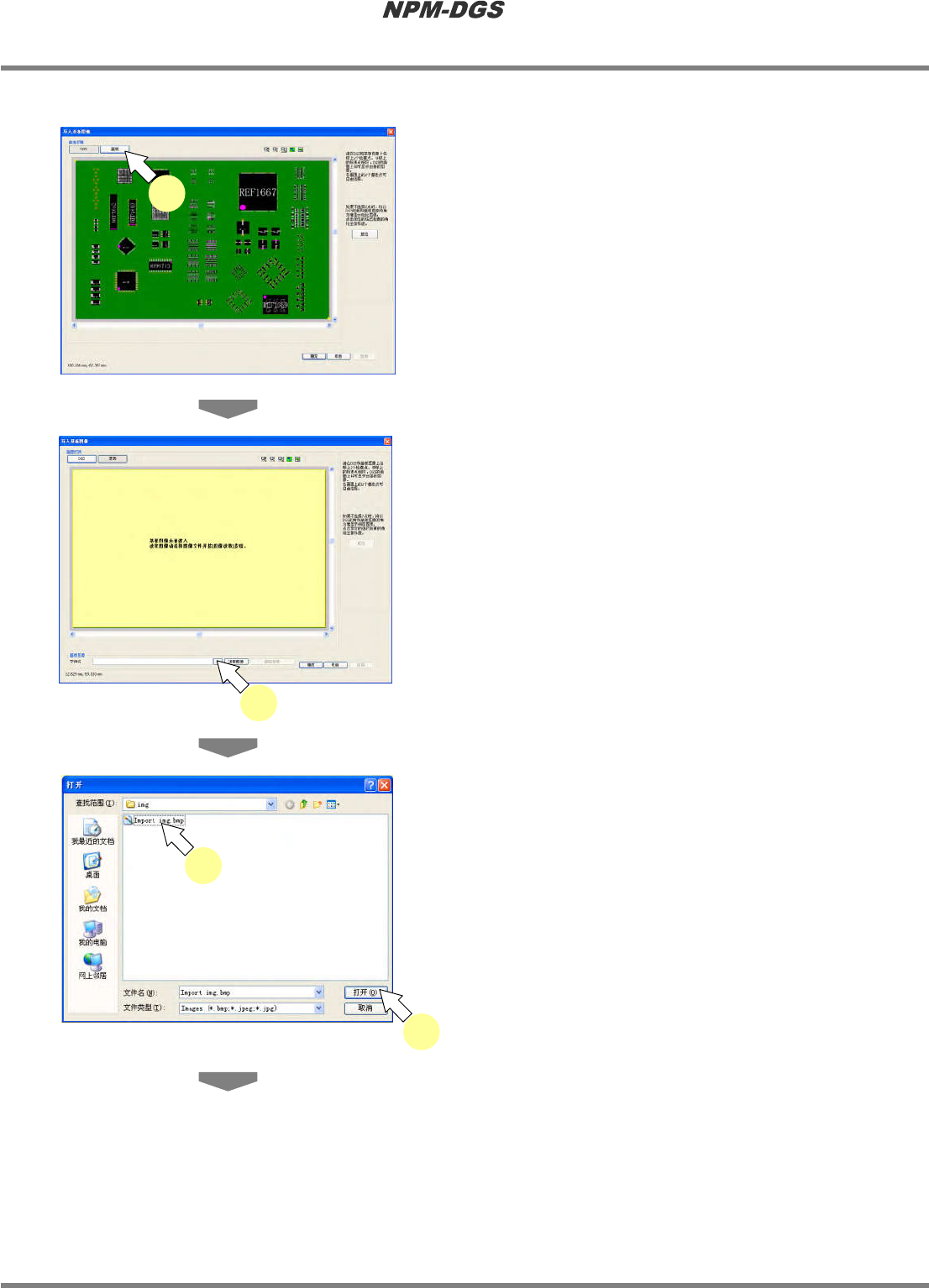

②基板图像的指定
1
点击
‘
画面切换
’
的
[
基板
]
。
·
没有基板图像的基板，将在基板面上只显示读
取基板图像的导航。
2
点击
[
･･･
]
。
·
显示出
<
打开文件
>
画面。
3
选择基板图像。
*
可用于基板图像的扩展名如下所示。
*
.bmp
、
*
.jpg
、
*
.jpeg
4
点击
[
打开
]
。
Project050816S-03C00
1
Project050816S-04C00
2
Project050816S-05C00
3
4
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-337

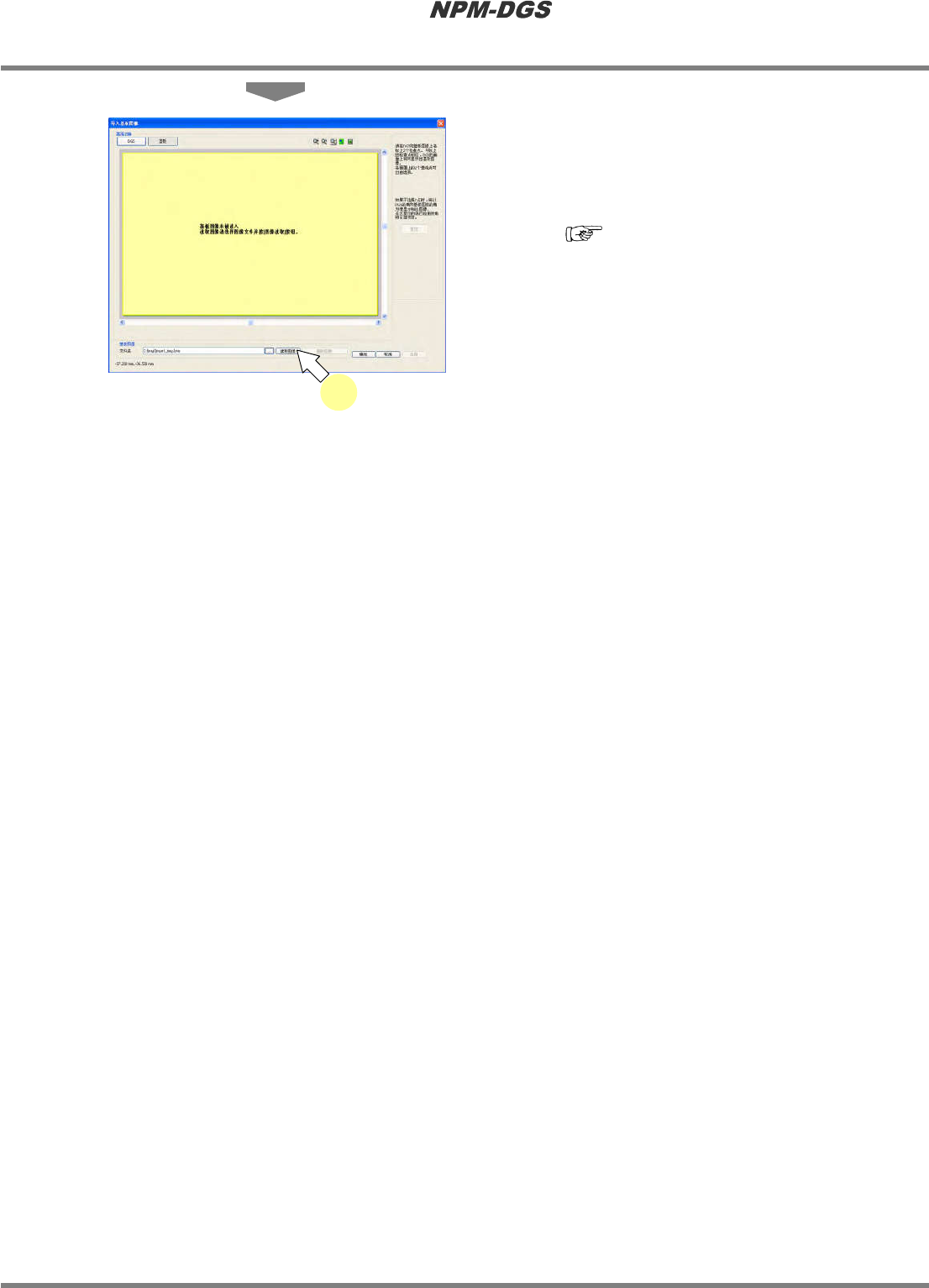

5
点击
[
读取图像
]
。
·
将读取图像，并显示
<
读取图像
>
画面。
*
<
读取图像
>
画面上的操作，请参照下述章节。
‘13.2.6
支撑销侧图像的读取
②图像文件
的补正、③图像文件的剪切
’
Project050816S-06C00
5
