程序手册 5.8 PCB 编辑 Page 5-340 EJS9AC-MB-05P-20 ④ 删除基板 图像 1 点击 [ 删除图像 ] 。 · 显示出确认删除的信息 。 2 点击 [ 是 ] 。 · 基板图像被删除。 Project050816S-14C00 2 Project050816S-15C00 Project050816S-13C00 1
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-339

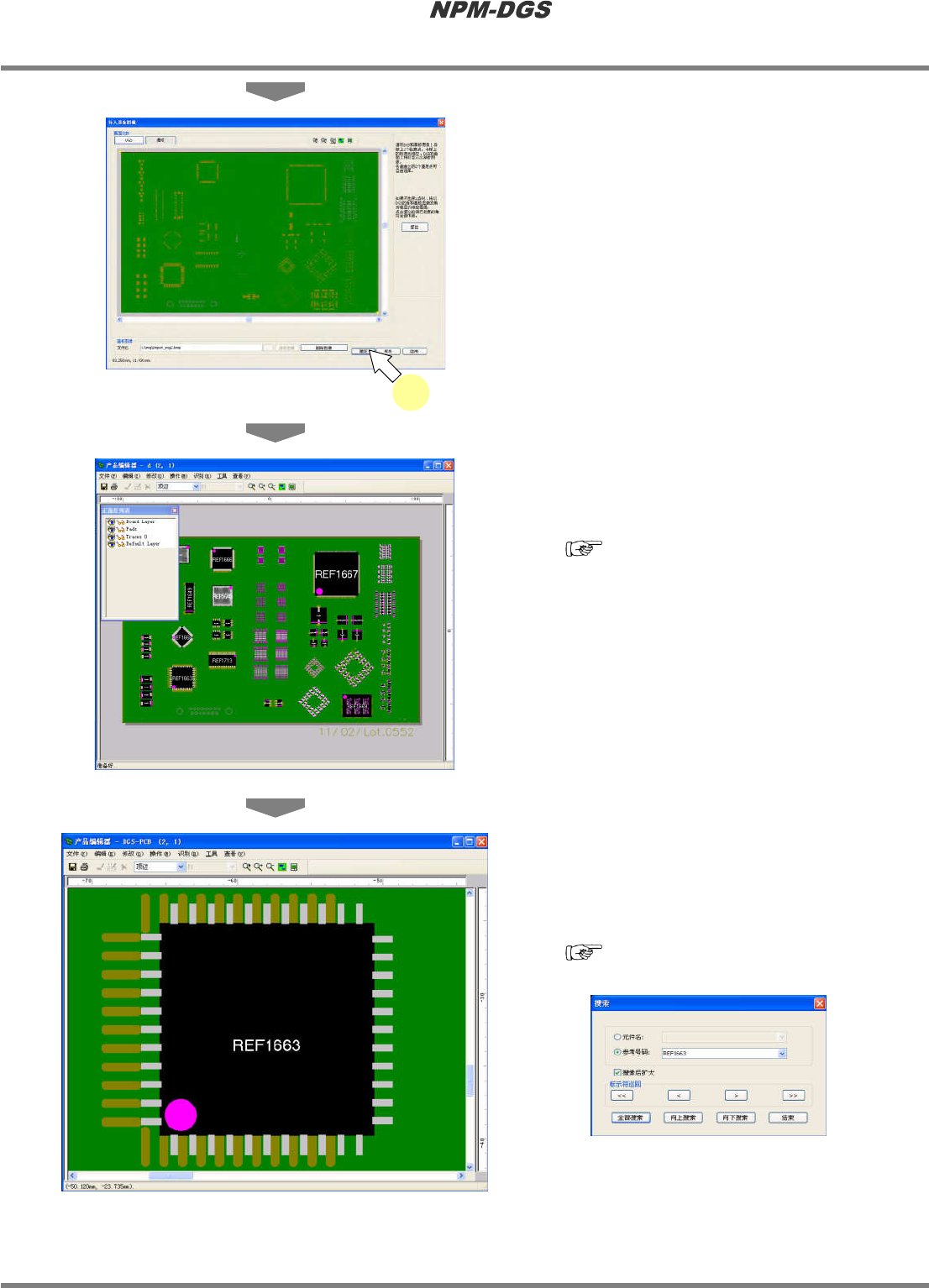

4
点击
[
确定
]
。
·
将关闭
<
导入图像
>
画面，并在
PCB
编辑器的
PCB
图像上透过显示基板图像。
*
请通过层次画面的
[Board Layer]
显示
/
隐藏。
*
可通过层次确认元件的贴装位置、角度偏移。
利用层次确认
PCB
的方法请参照下述记载。
‘5.9.3
利用层次确认贴装位置与角度
’
5
确认基板图像与
PCB
数据。
*
可通过贴装点搜索以及详细编辑轻松确认标记
/
贴装点的偏移。
关于搜索、详细编辑的内容，请参照下述章节。
‘5.8.4
实装点的编辑
■实装点搜索、■
详细编辑
’
Project050816S-09C00
4
Project050816S-10C00
Project050816S-11C00
Project050816S-12C00
程序手册
5.8 PCB
编辑
Page 5-340 EJS9AC-MB-05P-20
④删除基板图像
1
点击
[
删除图像
]
。
·
显示出确认删除的信息。
2
点击
[
是
]
。
·
基板图像被删除。
Project050816S-14C00
2
Project050816S-15C00
Project050816S-13C00
1
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-341
5.8.18 PCB
n PCB
数据的保存
1
选择菜单栏的
[
文件
]
®
[
保存
]
，或者工
具栏的
(
保存
)
。
n
关于警告对话框
保存
PCB
数据时，如果在基板数据或标记设定中存在异常，即会显示警告对话框。
警告对话框分为下述
4
种。
l
基板数据
l
基板外坐标
l
模板标记
l
CAD
旋转状态
l
实装点标示符重复
①基板数据
当在基板表面
/
背面不存在基板数据时，将显示警告对话框。
基板数据警告对话框
警告时的基板数据设定
Project050810S-01C00
1
Project050817S-02C00
Project050817S-03C00
