5.8.18 PCB
n PCB
数据的保存
1
选择菜单栏的
[
文件
]
®
[
保存
]
，或者工
具栏的
(
保存
)
。
n
关于警告对话框
保存
PCB
数据时，如果在基板数据或标记设定中存在异常，即会显示警告对话框。
警告对话框分为下述
4
种。
l
基板数据
l
基板外坐标
l
模板标记
l
CAD
旋转状态
l
实装点标示符重复

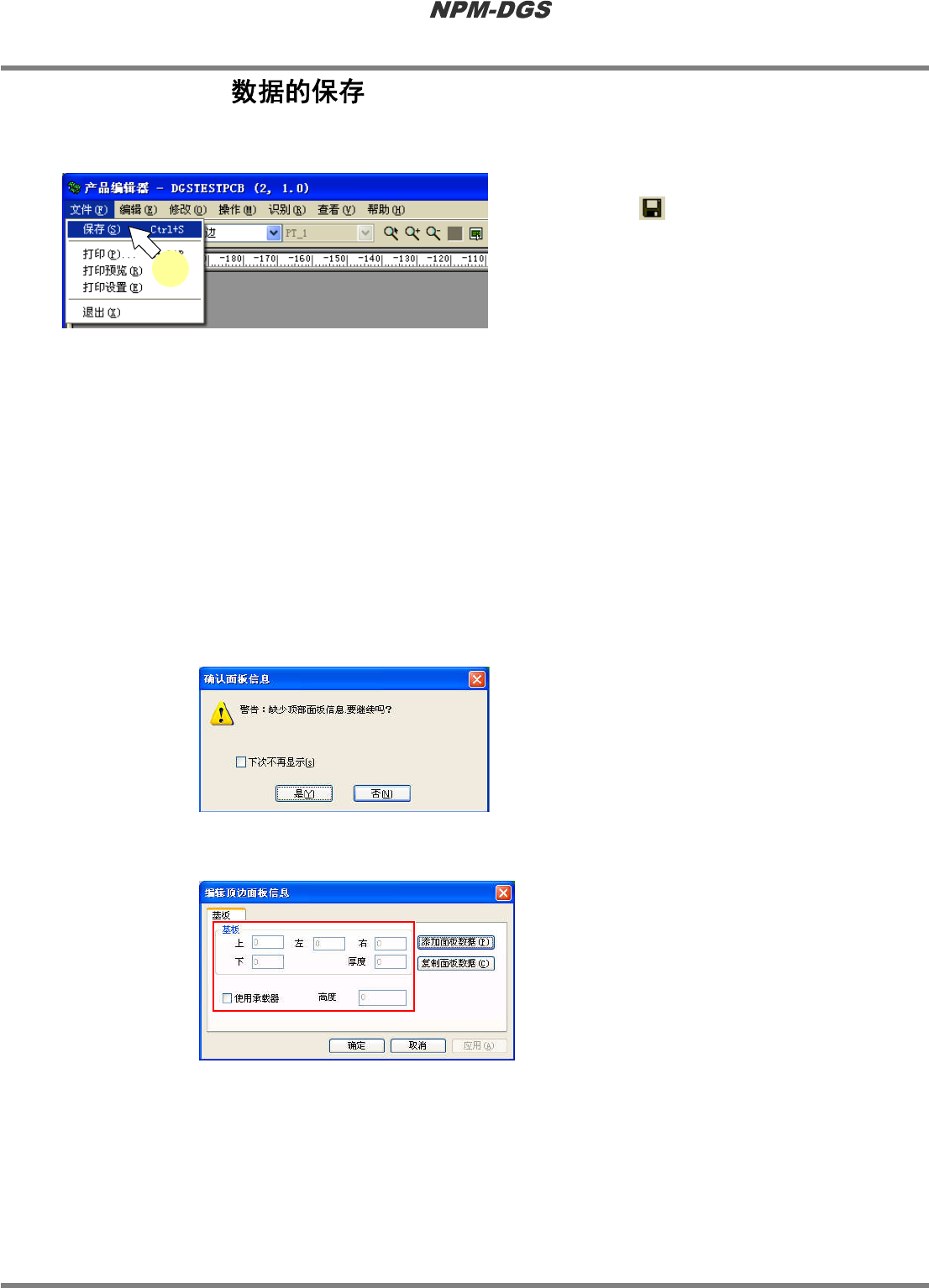

①基板数据
当在基板表面
/
背面不存在基板数据时，将显示警告对话框。
基板数据警告对话框
警告时的基板数据设定
Project050810S-01C00
1
Project050817S-02C00
Project050817S-03C00
程序手册
5.8 PCB
编辑
Page 5-342 EJS9AC-MB-05P-20

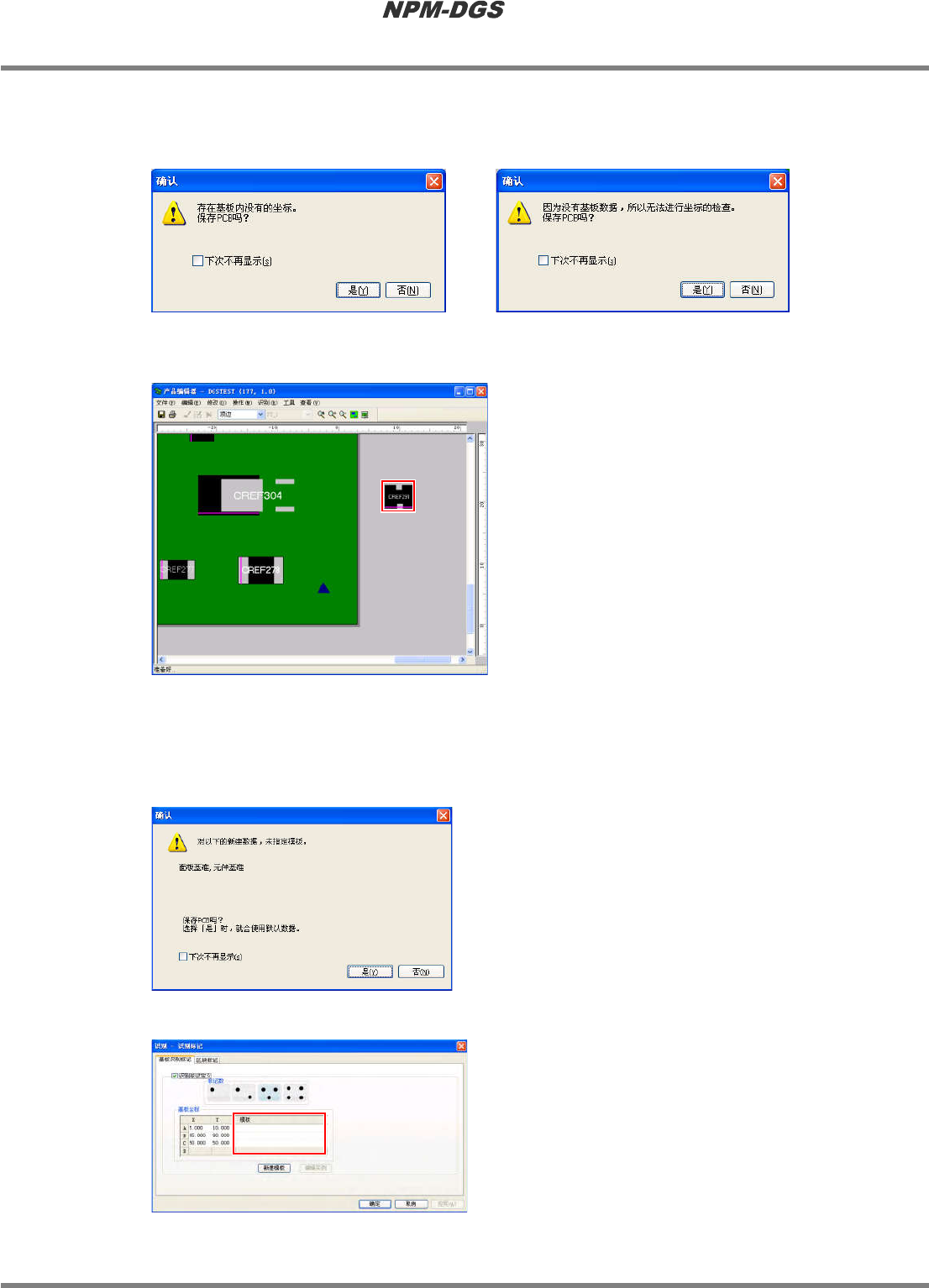

②基板外坐标
当标记位于在基板外形的外侧时，将针对元件显示警告对话框。
基板外坐标警告对话框
警告时的基板设定
③模板标记
当在
PCB
上使用的模板标记没有位于
DGS
上时，将显示警告对话框。
模板标记警告对话框
警告时的标记设定
Project050817S-04C00
Project050817S-05C00
(
不存在基板数据时
)
Project050817S-06C00
Project050817S-07C00
Pro
j
ect050817S-08C00
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-20 Page 5-343
④
CAD
旋转状态
当在
PCB
内存在
CAD
旋转为
[
未确认
]
的元件时，将显示警告对话框。
CAD
旋转状态警告对话框
显示警告时的
CAD
旋转设定
⑤标示符重复
当在
PCB
内存在拥有相同标示符的元件时，将显示警告对话框。
n
警告对话框的显示
/
隐藏
1
打开菜单栏的
[
查看
]
®
[
保存时的警告
显示
]
后，变更显示警告对话框项目的勾
选状态。
·
将变更
PCB
编辑器保存时的警告显示。
*
可通过警告对话框的
‘
从下一次起不显示
’
的复
选框变更为隐藏。
*
在首次启动时，
PCB
编辑器的全部项目都处于
勾选状态。
